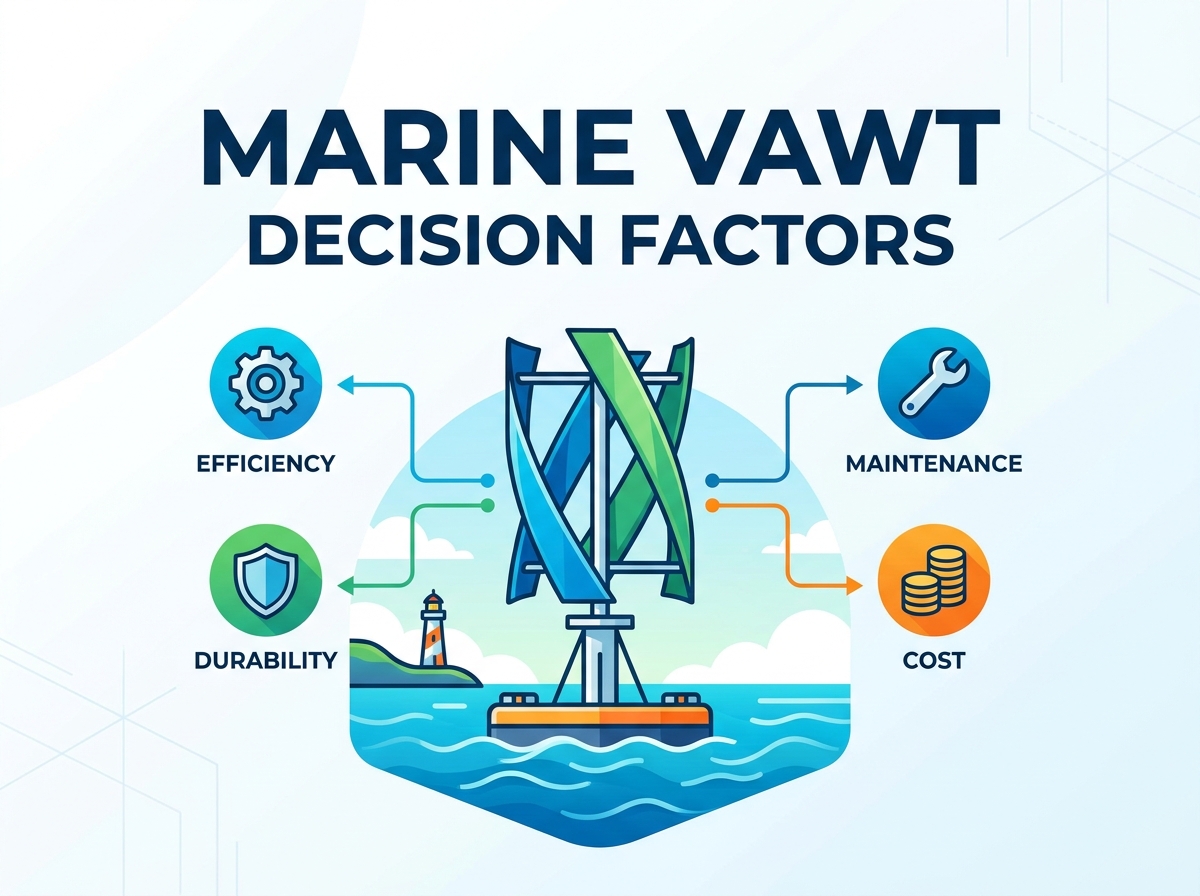

Głębokowodna morska energetyka wiatrowa napotyka poważne wąskie gardła inżynieryjne podczas skalowania tradycyjnych turbin wiatrowych o osi poziomej (HAWT) na platformach pływających. Najcięższe konstrukcje wymagają masywnych pływających fundamentów, aby zachować stabilność w trudnych warunkach oceanicznych. Koszty konserwacji szybko rosną ze względu na duże podniesienie gondoli, a te tradycyjne turbiny pozostają bardzo podatne na wielokierunkowe, turbulentne wiatry charakterystyczne dla środowisk przybrzeżnych. Aby rozwiązać te ograniczenia operacyjne, programiści wdrażają strukturalnie różne alternatywy. The Morska turbina wiatrowa o osi pionowej bezpośrednio rozwiązuje problemy związane ze środkiem ciężkości. Przenosząc ciężkie komponenty układu napędowego do podstawy, architektura ta zmniejsza uśredniony koszt energii (LCOE) na głębokich wodach i optymalizuje gęstość energii na poziomie gospodarstwa. Zbadamy, w jaki sposób ta technologia radzi sobie z warunkami morskimi, aby zmaksymalizować wydajność przy jednoczesnej minimalizacji wydatków na fundamenty i konserwację.
Stabilność konstrukcji: Morskie VAWT umieszczają ciężkie komponenty (generator i skrzynię biegów) u podstawy, drastycznie obniżając środek ciężkości i zmniejszając rozmiar i koszt pływających fundamentów.
Wydajność układu: Podczas gdy poszczególne HAWT mogą pochwalić się wyższą szczytową wydajnością aerodynamiczną, VAWT można umieścić bliżej siebie (np. w odległości trzech średnic), co potencjalnie zapewnia wyższą produkcję energii na kilometr kwadratowy.
Działanie wielokierunkowe: VAWT nie wymagają skomplikowanych mechanizmów odchylenia, aby ustawić je w stronę wiatru, co czyni je bardzo skutecznymi w strefach przybrzeżnych o szybkich zmianach wiatru i dużych turbulencjach.
Dostępność konserwacji: Rozmieszczenie komponentów na poziomie podstawowym znacznie zmniejsza zapotrzebowanie na wyspecjalizowane statki o dużym udźwigu podczas rutynowych konserwacji na morzu, obniżając OPEX.
Dobór fundamentów dla morskiej energetyki wiatrowej opiera się wyłącznie na zarządzaniu momentem wywracającym. Umieszczenie masywnego układu napędowego i elektroniki mocy na szczycie wieży o wysokości przekraczającej 100 metrów stwarza ogromne obciążenie dla fundamentu. Przeniesienie tych ciężkich komponentów na poziom morza zasadniczo zmienia fizykę konstrukcji. Moment wywracający znacznie spada, dzięki czemu pływająca konstrukcja nośna jest znacznie mniejsza i lżejsza. Ta zmiana ma ogromne konsekwencje kosztowe dla pływających konstrukcji nośnych. Dźwigi, łodzie półzanurzalne i platformy z nogami naprężającymi zaprojektowane do podtrzymywania architektury pionowej wymagają znacznie mniej stali i betonu niż te, na których opierają się ciężkie turbiny poziome od góry. Lżejszy fundament przekłada się bezpośrednio na niższe koszty produkcji, łatwiejszy transport i mniej skomplikowane wymagania dotyczące cumowania.
Metryka projektu |
Tradycyjny HAWT |
Morski VAWT |
|---|---|---|
Środek ciężkości |
Wysoka (gondola na wysokości 100 m+) |
Niski (poziom platformy) |
Przewracający moment |
Ciężki : silny |
Minimalny |
Wymagania dotyczące stali fundamentowej |
Wysoki |
Niski do umiarkowanego |
Złożoność cumowania |
Wysoka (obciążenia dynamiczne) |
Umiarkowane (obciążenia obrotowe) |
Turbiny pionowe ogólnie dzielą się na dwie kategorie aerodynamiczne: konstrukcje oparte na oporze i unoszące się. Turbiny Savonius opierają się na oporze, który pcha pod wiatr w celu wygenerowania momentu obrotowego. Oferują doskonałe możliwości samorozruchu i wysoki moment obrotowy przy niskich prędkościach, ale ich ogólna wydajność aerodynamiczna pozostaje niższa. Konstrukcje oparte na podnośniku, w tym konfiguracje Darrieusa i H-Rotor (Giromill), wykorzystują łopatki płata do generowania siły nośnej. Dzięki temu mogą wirować szybciej niż prędkość wiatru i osiągać znacznie wyższą wydajność.
W przypadku wytwarzania energii elektrycznej na dużą skalę na morzu, głównym celem są dźwigowe wirniki H i konstrukcje Darrieus ze względu na ich większy potencjał wychwytywania energii. Konstrukcje Savonius lepiej nadają się do lokalnych, przybrzeżnych sieci przybrzeżnych lub jako pomocnicze mechanizmy rozruchowe w większych systemach dźwigowych. W tych niszowych zastosowaniach wyjątkowa niezawodność przy turbulentnych wiatrach o niskiej prędkości przewyższa potrzebę uzyskania maksymalnej mocy megawatowej.
Wychwytywanie wiatru z dowolnego kierunku bez napędu odchylania zapewnia wyraźną przewagę operacyjną. Środowiska przybrzeżne są znane ze złożonych profili ścinania, szybkich zmian kierunku i dużej intensywności turbulencji. Turbiny poziome muszą stale dostosowywać swoją orientację do kierunku wiatru. Podczas manewrów odchylania tracą cenny czas generowania i ulegają mechanicznemu zużyciu łożysk odchylenia.
Architektury pionowe z natury akceptują wiatr pod kątem 360 stopni jednocześnie. Ta wielokierunkowa zdolność oznacza, że turbina nigdy nie traci czasu generacji, śledząc zmiany wiatru. W bardzo turbulentnych strefach przybrzeżnych, gdzie kierunek wiatru szybko się zmienia, skutkuje to bardziej stałą mocą wyjściową. Całkowicie eliminuje również obciążenie konserwacyjne związane ze złożonymi silnikami i łożyskami odchylającymi.
Serwisowanie morskich turbin poziomych wiąże się z poważnymi wyzwaniami logistycznymi. Wymaga wyspecjalizowanych statków dźwigowych, wąskich okien pogodowych i techników wykonujących niebezpieczne prace na ekstremalnych wysokościach. Jeśli główny element gondoli ulegnie awarii, przestoje i koszty czarteru statku mogą zrujnować budżet operacyjny projektu. Środowisko morskie zwiększa to ryzyko, ponieważ silne wiatry często wstrzymują pracę dźwigów.
Architektura pionowa umieszcza generator i skrzynię biegów na poziomie platformy. Technicy mają dostęp do tych kluczowych komponentów bezpośrednio ze standardowego statku transportowego załogi (CTV). Nie ma potrzeby wspinania się na 100-metrową wieżę ani czarterowania dźwigu o dużym udźwigu w celu rutynowej konserwacji układu napędowego. Ta dostępność drastycznie zmniejsza wydatki operacyjne i poprawia bezpieczeństwo technika, umożliwiając szybką wymianę komponentów i wyższą ogólną dostępność gospodarstwa.
Poszczególne turbiny poziome posiadają obecnie teoretyczną przewagę aerodynamiczną. Zoptymalizowane pod kątem zbliżenia się do limitu Betza, ich wysokie współczynniki prędkości szczytowej pozwalają pojedynczemu HAWTowi wydobyć maksymalną energię z niezakłóconego strumienia wiatru. Morskie farmy wiatrowe składają się jednak z wielu turbin. Ocena wydajności pojedynczej turbiny daje niepełny obraz opłacalności komercyjnej.
Wydajność na poziomie gospodarstwa wprowadza inną dynamikę. Turbiny pionowe tworzą wyjątkową dynamikę kilwateru, która pozwala na znacznie gęstsze upakowanie. Modele optymalnego rozmieszczenia pokazują, że umieszczenie pionowych turbin w odległości trzech średnic od siebie, przesuniętych o 60 stopni, może zwiększyć całkowitą moc wyjściową megawata na dzierżawiony akr oceanu. Podczas gdy pojedyncza turbina pionowa może przechwytywać mniej energii niż pojedyncza turbina pozioma, gęsto upakowany układ pionowy generuje większą całkowitą moc na dokładnie tej samej powierzchni.
Ślady generowane przez turbiny pionowe regenerują się znacznie szybciej niż te generowane przez turbiny poziome. To szybkie ożywienie jest spowodowane pionową orientacją wirów, które ściągają wiatr o wysokiej energii znad korony, aby szybko uzupełnić strefę kilwateru. To zachowanie dynamiki płynów ma kluczowe znaczenie w przypadku gęstych układów, zapobiegając niedoborowi wiatru przez turbiny znajdujące się poniżej.
Sąsiednie turbiny pionowe mogą wykazywać synergiczne efekty aerodynamiczne. W zależności od kierunku obrotu i rozstawu, jedna turbina może faktycznie przyspieszyć przepływ wiatru do sąsiedniej turbiny. Ta połączona wydajność aerodynamiczna zwiększa łączną wydajność energetyczną gospodarstwa. Skutecznie kompensuje niższą szczytową wydajność poszczególnych jednostek, dzięki czemu cały układ funkcjonuje jako pojedyncza, wysoce wydajna elektrownia.
Pionowe ostrza podlegają cyklicznym obciążeniom i zmęczeniu materiału, charakterystycznemu dla ich obrotu. Gdy łopaty przemieszczają się w trakcie jednego obrotu w fazie „z wiatrem” i „z wiatrem”, napotykają na zmienne siły aerodynamiczne i dynamiczne warunki przeciągnięcia. Ta ciągła praca cykliczna wymaga solidnej konstrukcji konstrukcyjnej, aby zapobiec przedwczesnym uszkodzeniom materiału w punktach mocowania ostrza.
Obracanie się turbin pionowych na platformach pływających poddanych ruchowi fal generuje żyroskopowe siły precesyjne. Nowoczesne materiały kompozytowe i zaawansowana inżynieria konstrukcyjna są niezbędne, aby złagodzić ryzyko naprężeń wieloosiowych. Wzmocnienia z włókna węglowego i elastyczne mocowania ostrzy pomagają absorbować te cykliczne obciążenia, zapewniając długoterminową trwałość w trudnych warunkach morskich.
Wytrzymanie wysoce korozyjnej mgły słonej wody, ekstremalnej ekspozycji na promieniowanie UV i zanieczyszczeń biologicznych na linii wodnej wymaga rygorystycznych wymagań materiałowych. Konstrukcje offshore szybko ulegają degradacji, jeśli nie są odpowiednio chronione. Łopaty, ramiona nośne i kolumna środkowa muszą być wykonane z zaawansowanych kompozytów lub stopów morskich odpornych na wżery i korozję galwaniczną. Anody protektorowe i systemy ochrony katodowej pod wrażeniem to standardowe wymagania.
Uszczelnione układy napędowe klasy morskiej nie podlegają negocjacjom. Ponieważ generator znajduje się w pobliżu strefy rozprysków, należy go umieścić w wodoszczelnej obudowie z aktywnym osuszaniem. Aby chronić elementy zanurzone i częściowo zanurzone przed pąkli i glonami, wymagane są zaawansowane powłoki ochronne, takie jak specjalistyczne farby epoksydowe i farby przeciwporostowe. Te biologiczne narośla dodają niepożądanego ciężaru i oporu, zmniejszając wydajność obrotową.
Konfiguracje lin cumowniczych dla obrotowych konstrukcji pionowych wymagają starannego planowania. Konstrukcje cięgna i sieci trakcyjnej muszą uwzględniać wyjątkowe siły skręcające i obciążenia dynamiczne wywierane przez turbinę. System cumowniczy musi utrzymywać platformę stabilnie, nie kolidując z elementami obrotowymi. Inżynierowie muszą obliczyć dokładne napięcie wymagane, aby zapobiec nadmiernemu pochylaniu i przechylaniu podczas ekstremalnych warunków pogodowych.
Ocena miejsca: Oceń skład dna morskiego, aby określić przydatność kotwicy (oparcie wciągane a pale ssące).
Obliczanie obciążenia: Modeluj dynamiczne siły obrotowe i uderzenia fal na proponowane linie cumownicze.
Wybór systemu: Wybierz konfigurację z linią napiętą, półnaprężoną lub siecią nośną w zależności od głębokości wody i ograniczeń powierzchni.
Montaż: Przed holowaniem zmontowanej turbiny na plac budowy należy rozmieścić kotwy i linie naprężenia wstępnego.
Pojawiają się innowacyjne koncepcje konstrukcyjne, w których cały pływający dźwigar obraca się jako pojedyncza jednostka. Konstrukcje takie jak SeaTwirl minimalizują złożone obciążenia łożysk na poziomie dna morskiego, umożliwiając obracanie się podwodnej konstrukcji wraz z turbiną. Porównując ślad i wpływ na dno morskie, pionowe systemy cumownicze często wymagają mniej ekspansywnych rozstawów kotwic niż tradycyjne morskie konfiguracje wiatrowe, co ogranicza zaburzenia bentosu.
Korzyści akustyczne są główną zaletą w przypadku zastosowań przybrzeżnych w pobliżu brzegu. Turbiny pionowe pracują przy niższych prędkościach końcówek łopat, co skutkuje znacznie zmniejszonym hałasem aerodynamicznym. Cichsza praca sprawia, że znacznie lepiej nadają się do stosowania w pobliżu zaludnionych społeczności przybrzeżnych, gdzie przepisy dotyczące hałasu są rygorystyczne i powszechny jest sprzeciw opinii publicznej.
Turbiny pionowe wywierają mniejszy efekt wizualny. Nie dominują nad horyzontem dzięki wysokim masztom i masywnym, zamaszystym łopatom. Ten zmniejszony profil w połączeniu z niższym ryzykiem kolizji z ptakami dzięki solidnemu wyglądowi obracających się łopatek pomaga zwiększyć akceptację społeczności przybrzeżnej. Ułatwia to przeszkody związane z wydawaniem pozwoleń i przyspiesza terminy realizacji projektów w strefach wrażliwych ekologicznie.
Produkcja ostrzy pionowych jest często prostsza niż wytwarzanie złożonych, skręconych w 3D ostrzy poziomych. Wiele projektów pionowych wykorzystuje jednolite przekroje poprzeczne, które można wytworzyć w procesie ciągłego pultruzji. Ten ustandaryzowany proces produkcyjny znacznie obniża koszty produkcji ostrzy i pozwala na łatwiejszy transport komponentów modułowych z fabryki do portu.
Logistyka instalacji zapewnia dalsze oszczędności w wydatkach inwestycyjnych. Turbiny pionowe można w pełni zmontować w porcie i holować pionowo do miejsca instalacji. Eliminuje to potrzebę stosowania rzadkich i drogich statków instalacyjnych na morzu (OIV). Możliwość wykorzystania standardowych holowników do rozmieszczenia i wycofania z eksploatacji drastycznie obniża początkowe nakłady kapitałowe i eliminuje główne wąskie gardło w łańcuchu dostaw.
Przewidywane oszczędności w wydatkach operacyjnych wynikają głównie z dostępu do konserwacji na poziomie podstawowym. Wyeliminowanie konieczności wykorzystywania specjalistycznych dźwigów do rutynowych przeglądów przekładni czy generatorów zmienia model finansowy morskiej energetyki wiatrowej. Technicy mogą wymieniać komponenty, korzystając ze standardowego sprzętu podnoszącego dostępnego na samej platformie, co pozwala skrócić przestoje spowodowane pogodą.
Eliminacja systemów pochylenia i odchylenia dodatkowo zmniejsza OPEX. Te złożone układy elektromechaniczne są częstymi punktami awarii w turbinach poziomych. Usunięcie ich z projektu eliminuje główne źródło przestojów konserwacyjnych i zapasów części zamiennych. Prowadzi to do wyższej dostępności i niższych długoterminowych kosztów eksploatacji w całym okresie życia farmy wiatrowej.
Synteza tych czynników kapitałowych i operacyjnych pozwala uzyskać wysoce konkurencyjny uśredniony koszt energii dla morskich turbin pionowych na dużą skalę. Chociaż początkowe wychwytywanie energii na turbinę może być nieco niższe, drastyczne zmniejszenie kosztów fundamentów, logistyki instalacji i konserwacji w całym okresie eksploatacji obniża LCOE. Model finansowy przechodzi od maksymalizacji wydajności pojedynczej jednostki do optymalizacji wydajności i czasu pracy całego gospodarstwa.
Punkty progowe, w których pływające turbiny pionowe stają się bardziej opłacalne niż pływające turbiny poziome, zwykle występują na głębszych wodach. Wraz ze wzrostem głębokości wody koszt fundamentów poziomych o dużej obciążalności rośnie wykładniczo. Architektury pionowe skalują się bardziej liniowo na głębokich wodach, co czyni je rozważnym finansowo wyborem w przypadku leasingu obiektów offshore nowej generacji zlokalizowanych z dala od wybrzeża.
Morskie turbiny pionowe znajdują się obecnie na niższym poziomie gotowości technologicznej (TRL) w porównaniu z bardzo dojrzałym rynkiem horyzontalnym. Turbiny poziome korzystają z dziesięcioleci inżynierii iteracyjnej i ogromnych globalnych łańcuchów dostaw. Pionowa technologia offshore wciąż przechodzi od projektów pilotażowych do komercjalizacji na skalę użyteczności publicznej, co wymaga od pierwszych użytkowników ostrożnego zarządzania ryzykiem.
Przyjmowanie nowych technologii niesie ze sobą nieodłączne ryzyko. W przypadku wyspecjalizowanych komponentów pionowych istnieją ograniczenia w łańcuchu dostaw i brakuje długoterminowych, 20-letnich danych operacyjnych w trudnych warunkach morskich. Deweloperzy muszą ograniczyć to ryzyko, ściśle współpracując z producentami turbin i wdrażając rygorystyczne, etapowe protokoły testowania przed podjęciem decyzji o wdrożeniu w skali gigawatowej.
Przeciągnięcie dynamiczne stanowi poważne ryzyko inżynieryjne w przypadku łopat pionowych. Ponieważ kąt natarcia zmienia się szybko podczas obrotu, strumień powietrza może odłączyć się od ostrza, powodując silne wibracje i naprężenia strukturalne. Inżynierowie opracowują aktywne systemy sterowania i mechanizmy o zmiennym skoku, aby optymalizować kąt natarcia w czasie rzeczywistym. Systemy te łagodzą naprężenia strukturalne i poprawiają ogólną wydajność aerodynamiczną.
Turbiny typu lift (Darrieus) również stoją przed wyzwaniami związanymi z samorozruchem. Często nie są w stanie zainicjować obrotu z postoju za pomocą samego wiatru. Opcje łagodzące obejmują wykorzystanie generatora platformy jako rozrusznika do inicjowania obrotu. Alternatywnie inżynierowie integrują pomocnicze łopatki typu drag, takie jak mały wirnik Savonius, aby zapewnić początkowy moment obrotowy wymagany do osiągnięcia prędkości roboczych.
Krajobraz regulacyjny dotyczący wdrażania nowatorskich architektur turbin wymaga starannej nawigacji. Organy wydające zezwolenia są dobrze zaznajomione z turbinami poziomymi, ale mogą wymagać dodatkowych danych w celu zatwierdzenia projektów pionowych. Wczesna współpraca z organami regulacyjnymi jest niezbędna do zdefiniowania parametrów testowania, standardów bezpieczeństwa i wymagań dotyczących monitorowania środowiska.
Deweloperzy muszą ustanowić solidne ramy dla ocen oddziaływania na środowisko charakterystycznych dla architektur pionowych. Obejmuje to badanie potencjalnych wzorców zakłóceń radarowych charakterystycznych dla pionowych konstrukcji obrotowych. Wymaga to również wdrożenia monitoringu akustycznego ssaków morskich, aby mieć pewność, że koncepcje obracających się podwodnych drzewców nie będą miały negatywnego wpływu na lokalne ekosystemy ani szlaki migracyjne.
Aby wykorzystać strukturalne i ekonomiczne zalety turbin wiatrowych o osi pionowej w środowiskach morskich, deweloperzy powinni podjąć natychmiastowe następujące działania:
Natychmiast oceń architekturę pionową, jeśli leasing na morzu obejmuje głęboką wodę, gdzie koszty tradycyjnych pływających fundamentów stają się zaporowe.
Nadaj priorytet modelowaniu wydajności na poziomie gospodarstwa zamiast szczytowej wydajności pojedynczej turbiny, aby dokładnie ocenić potencjał megawatowy dzierżawionego obszaru.
Przy obliczaniu długoterminowej rentowności finansowej projektu uwzględnij ogromne obniżki kosztów OPEX związanych z konserwacją na poziomie platformy.
Nawiąż wcześniej współpracę z organami regulacyjnymi, aby ustalić jasne ścieżki wydawania pozwoleń na nowatorskie projekty turbin pionowych w Twojej jurysdykcji przybrzeżnej.
Dotrzyj do skontaktuj się z nami , aby ocenić specyficzne dla danego miejsca profile uskoku i turbulencji wiatru przed sfinalizowaniem wyboru turbiny.
Odp.: Umieszczają ciężkie komponenty, takie jak generator, u podstawy, znacznie obniżając środek ciężkości. Zmniejsza to moment wywracający, umożliwiając stosowanie mniejszych i tańszych fundamentów pływających w porównaniu z najcięższymi turbinami poziomymi.
O: Tak. Turbiny pionowe są dookólne, co oznacza, że wychwytują wiatr z dowolnego kierunku bez konieczności stosowania mechanizmu odchylania. Dzięki temu są bardzo wydajne w strefach przybrzeżnych, w których występują szybkie zmiany wiatru i duże turbulencje.
Odp.: Turbiny pionowe mają układ napędowy na poziomie morza. Technicy mogą uzyskać do nich dostęp bezpośrednio ze standardowych statków załogi, co eliminuje potrzebę stosowania drogich statków z dźwigami o dużym udźwigu i niebezpiecznej pracy na dużych wysokościach.
Odp.: Podczas gdy pojedyncza turbina pozioma może mieć wyższą wydajność szczytową, turbiny pionowe można upakować znacznie bliżej siebie. To gęste odstępy często skutkują wyższym całkowitym uzyskiem energii na kilometr kwadratowy przestrzeni oceanicznej.
Odp.: Zarządzanie cyklicznym ładowaniem i dynamicznym przeciągnięciem jest głównym wyzwaniem. Podczas każdego obrotu na ostrza działają zmienne siły, co wymaga zaawansowanych materiałów kompozytowych i czasami aktywnej kontroli nachylenia, aby zapobiec zmęczeniu materiału.
O: Tak. Ponieważ turbiny pionowe działają zazwyczaj przy niższych prędkościach końcówek łopat, wytwarzają znacznie mniej hałasu aerodynamicznego, co czyni je bardziej odpowiednimi do zastosowań przybrzeżnych, w pobliżu społeczności przybrzeżnych.
