Аккумуляторы LiFePO4 51,2 В для ветряных турбин: контрольный список совместимости

Использование ветра предлагает огромный энергетический потенциал. Это также ставит уникальные инженерные задачи. Производство ветровой энергии остается крайне нестабильным. Это часто приводит к внезапным скачкам напряжения. Он генерирует крайне непостоянную силу тока. Традиционные свинцово-кислотные аккумуляторы быстро разлагаются в суровых условиях микроциклирования. Литиевые батареи потребительского класса часто не имеют надежных возможностей управления. Они не могут эффективно справляться с сырой, колеблющейся энергией.

А Батарея lifepo4 51,2 В для установки ветряной турбины обеспечивает длительный срок службы. Он обеспечивает точную термическую стабильность, необходимую для неустойчивой генерации ветра. 51,2 В представляет собой истинное химическое напряжение для современных автономных систем «48 В».

Это руководство представляет собой технический контрольный список совместимости на этапе принятия решения. Вы узнаете, как правильно выровнять ветряную турбину, контроллер заряда и аккумулятор. Мы поможем вам избежать катастрофических сбоев системы, таких как опасный свободный ход турбины.

Ключевые выводы

• Выравнивание напряжения: 51,2 В — это стандартная 16-элементная (16S) архитектура для систем LiFePO4 48 В, идеально согласующаяся со стандартными контроллерами ветрового заряда 48 В.

• Необходимость сброса нагрузки. В отличие от солнечных батарей, ветряные турбины требуют отводящей (сбросной) нагрузки. Если LiFePO4 BMS прекратит зарядку из-за полной зарядки аккумулятора, турбина перекрутится и разрушится без сброса нагрузки.

• Номинальные параметры BMS Amp: Номинальная мощность непрерывной зарядки системы управления батареями (BMS) должна превышать максимальную потенциальную мощность ветряной турбины во время порывов ветра.

• Ограничения в холодную погоду: LiFePO4 нельзя заряжать при температуре ниже 0°C (32°F), не вызывая необратимого литиевого покрытия; Защита от отключения при низкой температуре не подлежит обсуждению для ветровых установок на открытом воздухе.

Почему LiFePO4 51,2 В является стандартной аккумуляторной батареей для ветряных турбин

Нахождение правильного Аккумуляторная батарея ветряной турбины требует понимания архитектуры ячеек. Вы должны выйти за рамки базовых маркетинговых ярлыков. Стандартные системы 48 В полагаются на определенную внутреннюю конфигурацию.

Архитектура 16S

Термин «48 В» является отраслевым сокращением. Настоящий химический состав литий-железо-фосфата работает по-другому. В блоке на 51,2 В используется последовательная конфигурация из 16 ячеек. Инженеры называют это архитектурой 16S. Каждая отдельная ячейка выдерживает номинальное напряжение 3,2 В. Умножив 16 на 3,2, вы получите ровно 51,2 В.

Эта конструкция 16S обеспечивает правильные технические характеристики для современных инверторов на 48 В. Он идеально подходит для контроллеров турбин, работающих в тяжелых условиях. Он предлагает более узкие рабочие окна по напряжению по сравнению с эквивалентами на 12 В или 24 В. Вы избегаете сигналов тревоги о низком напряжении инвертора, которые обычно наблюдаются в старых литиевых сборках 15S (48,0 В).

Снижение тока (сила тока)

Переход к более высокому напряжению меняет эффективность системы. Использование вашей установки при напряжении 51,2 В вместо 12 В снижает требуемую силу тока на целых 75%. Электрическая мощность равна вольтам, умноженным на амперы. Если увеличить напряжение, ток пропорционально упадет.

Это нынешнее сокращение приносит огромную физическую пользу. Вы можете использовать проводку значительно более тонкого сечения. Вы экономите деньги на толстых медных кабелях. Это позволяет прокладывать гораздо более длинные провода от вершины башни турбины до аккумуляторной батареи. Более низкая сила тока также значительно снижает тепловые потери по этим проводам.

Таблица 1. Сравнение напряжения и силы тока для ветряной турбины мощностью 2000 Вт.

Преимущества химии для ветра

Энергия ветра редко обеспечивает устойчивый и продолжительный заряд. Порывы приходят и уходят. Это создает непредсказуемые схемы зарядки. Традиционные свинцово-кислотные аккумуляторы требуют полного непрерывного цикла зарядки. Если они сидят частично заряженными, они страдают от сульфатации. Сульфатация быстро разрушает емкость аккумулятора.

LiFePO4 безупречно справляется с состоянием частичного заряда (PSOC). Он не сульфатируется. Вы можете оставить его на 60% или 30% мощности на несколько дней. Неустойчивая природа энергии ветра идеально соответствует этому устойчивому химическому составу лития.

Контрольный список совместимости ветрогенератора с аккумулятором

Интеграция современных литиевых накопителей требует тщательного планирования. Вы не можете просто заменить старые свинцово-кислотные блоки. Следуйте этому техническому контрольному списку, чтобы обеспечить полную гармонию системы.

1. Согласование протокола контроллера заряда

Риски, связанные с аккумулятором: Никогда не подключайте ветряную турбину напрямую к аккумулятору LiFePO4. Нерегулируемое напряжение ветра мгновенно вызовет аварийное отключение батареи. Это может даже привести к необратимому повреждению оборудования. Вы должны убедиться, что ваш контроллер заряда поддерживает определенные литиевые профили.

Тщательно настройте этапы «Набор» и «Поглощение». Стремитесь к диапазону между 56 В и 58,4 В. Аккумуляторы LiFePO4 не требуют подзарядки. Обычно вам следует отключить стадию Float. Если вы не можете отключить его, установите низкое плавающее напряжение, около 54 В.

Обработка скачков напряжения: Ветер создает сильные скачки напряжения. Ваш контроллер заряда должен иметь время отклика в микросекунды. Необходимо мгновенно сдерживать внезапные порывы ветра. Он должен сгладить эти скачки, прежде чем они достигнут чувствительных клемм батареи.

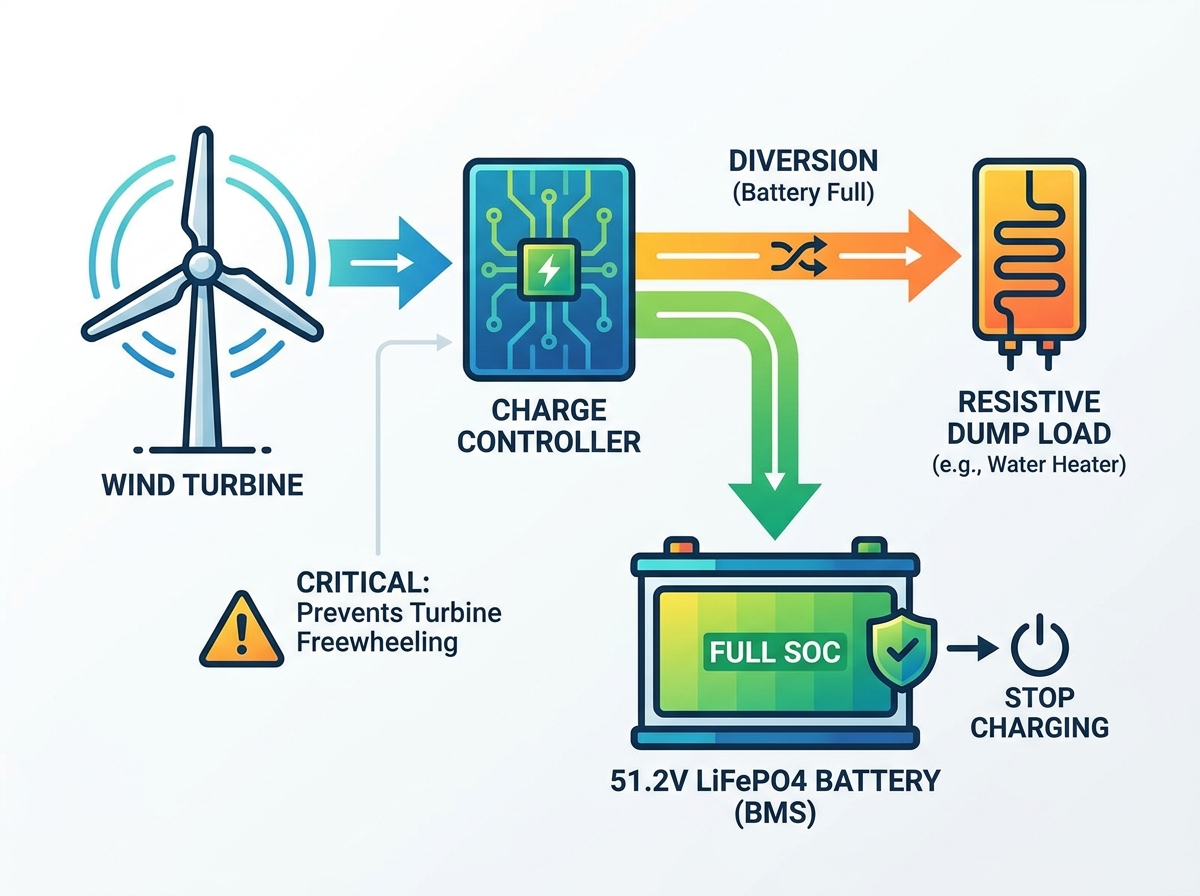

2. Интеграция сбросной нагрузки (отклоняющей нагрузки)

Риск «свободного хода»: солнечные панели безопасно перестают производить электроэнергию при отключении. Ветровых турбин нет. Когда аккумулятор LiFePO4 достигает 100% состояния заряда (SOC), внутренняя система BMS начинает действовать агрессивно. Он физически отключит внутреннюю цепь, чтобы предотвратить перезарядку.

Если BMS отключает батарею, ветряная турбина теряет свое электрическое сопротивление. Он входит в состояние, называемое свободным ходом. Лопасти будут вращаться в геометрической прогрессии быстрее. Подшипники перегреются. Турбина буквально разорвется на части.

Требование: Ваша система обязательно должна иметь контроллер отклонения. Это устройство контролирует уровень заряда аккумулятора. В ту миллисекунду, когда батарея BMS активирует отключение по высокому напряжению, срабатывает контроллер отклонения. Он мгновенно перенаправляет всю поступающую мощность турбины на резистивную разгрузочную нагрузку. Обычные самосвальные нагрузки включают в себя водяные нагревательные элементы или массивные воздушные резисторы. Благодаря этому турбина всегда находится под нагрузкой.

3. Ограничения по размерам BMS (системы управления батареями)

Скорость непрерывной зарядки (C-Rate): Вы должны оценить предел приема непрерывной зарядки BMS. Производители выражают это как C-Rate. Например, аккумулятор емкостью 100 Ач, напряжением 51,2 В и номинальным зарядом 0,5C может одновременно выдерживать ток только 50 А.

Вы должны убедиться, что пиковая мощность вашей турбины во время сильных штормов никогда не превышает этот предел в 50 ампер. Если это произойдет, BMS отключится. Это запускает опасный сценарий вольного хода, упомянутый выше.

Пределы импульсного разряда: ваша батарея также должна обеспечивать питание вашего дома или оборудования. Убедитесь, что BMS может выдерживать большие начальные пусковые токи. Большой инвертор на 48 В требует огромного количества энергии при включении. BMS должна компенсировать этот кратковременный всплеск, не запуская протоколы защиты от короткого замыкания.

Преодоление экологических рисков реализации

Ветровые турбины обычно располагаются в открытых и суровых условиях. Ваш аккумуляторный блок может находиться в неотапливаемом сарае или гараже. Управление температурой становится решающим фактором выживания литиевой химии.

Управление температурным режимом и зарядка в холодную погоду

Барьер 0°C (32°F): батареи LiFePO4 обладают серьезной уязвимостью. Они получают необратимые повреждения, если заряжать их при температуре ниже нуля. Подача тока в замороженные элементы вызывает образование литиевого покрытия. Ионы лития покрывают поверхность анода, а не впитываются в него. Это навсегда снижает емкость аккумулятора.

Критерии оценки: Вы должны строго отобрать батареи со встроенными низкотемпературными отключениями. BMS должна включать внутренний термометр. Он должен автоматически блокировать все входящие токи заряда в тот момент, когда внутренняя температура элемента падает до 0°C.

Модернизация: Для холодного климата базовых отключений недостаточно. Вы хотите, чтобы система продолжала накапливать энергию. Укажите батареи с внутренними самонагревающимися подушками. Эти интеллектуальные устройства используют поступающую энергию ветра для того, чтобы сначала прогреть клетки. Как только внутренняя температура достигнет 5°C, BMS откроет ворота. Затем он позволяет потоку ветра безопасно заряжать батарею.

Архитектура гибридной системы ветровых солнечных батарей

Опора исключительно на ветер часто приводит к дефициту электроэнергии. Сочетание методов генерации обеспечивает максимальную автономность. Хорошо продуманный Система ветровых солнечных батарей легко уравновешивает сезонные погодные изменения.

Дополнительное поколение

Ветер и солнечная энергия естественным образом дополняют друг друга. Пик генерации ветра обычно приходится на зимние месяцы и сильные штормы. Пик солнечной генерации приходится на долгие летние дни и ясное небо. В качестве идеального центрального резервуара выступает аккумулятор LiFePO4 большой емкости 51,2 В. Он эффективно улавливает энергию от обоих сезонных экстремумов.

Конфликты контроллера

Объединение двух источников питания приводит к конфликтам зарядки. Вы должны избегать конфликтов между контроллером солнечной энергии и контроллером ветра. Мы настоятельно рекомендуем использовать специальный универсальный гибридный контроллер заряда.

Если вы используете отдельные контроллеры, вам необходимо их точно откалибровать. Установите для контроллеров ветра и солнечной энергии одинаковые параметры напряжения объемного и поглощающего напряжения. Если один контроллер считывает немного другое напряжение, это может привести к преждевременному переводу другого контроллера в плавающий режим. Это оставляет вашу батарею частично разряженной, несмотря на обильные погодные ресурсы.

Общая конструкция шинопровода

Для вашей гибридной архитектуры необходимо использовать шины повышенной прочности. Одновременно произойдут явления сильного ветра и солнечной энергии. Например, в солнечный день может внезапно случиться сильный порыв ветра. Ваша архитектура проводки должна выдерживать совокупную пиковую силу тока обоих контроллеров заряда, одновременно работающих на максимальной мощности.

Логика составления короткого списка и дальнейшие шаги по закупкам

Покупка крупномасштабного литиевого хранилища представляет собой значительную инвестицию. Вы должны быстро отфильтровывать некачественные бренды. Используйте эту четкую логику для оценки потенциальных поставщиков.

• Оцените срок службы в зависимости от глубины разряда (DoD): ищите поддающиеся проверке данные производителя. В спецификации должно быть указано от 4000 до 6000 циклов при глубине разряда 80%.

• Прозрачность BMS: отдавайте предпочтение производителям, предлагающим полную инженерную прозрачность. Они должны публиковать точные параметры BMS. Вам необходимо знать точную точку отключения по перенапряжению. Вам нужен порог отключения при пониженном напряжении. Вы должны знать начальное напряжение балансировки ячейки.

• Реалии гарантии: внимательно прочитайте мелкий шрифт. Убедитесь, что гарантия явно распространяется на стационарные автономные устройства хранения энергии. Проверьте условия пропорциональной и полной замены. Пропорциональная гарантия теряет ценность с каждым годом.

Следующее действие: Следуйте строгой последовательности расчетов, прежде чем обращаться к поставщикам. Во-первых, проверьте абсолютную пиковую мощность вашей турбины. Во-вторых, проверьте максимальные требования вашего инвертора к скачкам напряжения. Используйте эти два числа, чтобы рассчитать точную необходимую емкость в Ач (Ампер-часах). Наконец, сопоставьте это с требуемым непрерывным номиналом BMS.

Заключение

Перевод вашей ветряной турбины на систему LiFePO4 напряжением 51,2 В значительно повышает эффективность. Это устраняет разочарование, связанное с деградацией свинцово-кислотной кислоты. Это максимизирует эффективность проводов за счет снижения тока высокого напряжения. Однако вы должны соблюдать строгие правила управления ветровой энергией.

Если не реализовать мгновенную переадресацию дампа, это приведет к немедленному отказу системы. Игнорирование пределов непрерывного тока BMS приведет к аварийному отключению батареи. Контроллер заряда и отвлекающая нагрузка остаются столь же важными, как и сам аккумуляторный блок. Потратьте время, чтобы точно подобрать все три компонента, и наслаждайтесь десятилетиями надежного автономного питания.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать четыре батареи LiFePO4 12,8 В последовательно вместо одной батареи 51,2 В?

О: Да, но один блок на 51,2 В значительно превосходит ветровые. Последовательные соединения требуют внешних балансировщиков ячеек. Они также умножают потенциальные точки отказа BMS. Одно срабатывание BMS в последовательной цепи приведет к останову всей ветровой системы.

Вопрос: Какой должен быть установлен высоковольтный разъединитель для ветряной батареи 51,2В?

О: Обычно 58,4 В представляет собой абсолютный максимум (3,65 В на ячейку). Однако настройка контроллера заряда на прекращение зарядки при напряжении от 56,0 до 56,8 В значительно увеличивает общий срок службы батареи без ущерба для значительной емкости.

Вопрос: Как узнать уровень заряда (SOC) моей ветряной батареи LiFePO4?

Ответ: Поскольку LiFePO4 имеет очень плоскую кривую напряжения, простое измерение напряжения оказывается крайне неточным. Необходимо установить специальный аккумуляторный шунт или монитор. Это устройство точно подсчитывает входящие и выходящие амперы.
