Согласование аэродинамических характеристик ротора ветряной турбины с электромеханическими характеристиками генератора остается критической точкой отказа для многих ветроэнергетических проектов. Инженерам часто сложно сбалансировать механические силы ветра с электрическими потребностями сети.
При картировании этих систем вы сталкиваетесь с двумя дорогостоящими крайностями. Несоответствие приводит либо к аэродинамическому срыву, когда требуемый крутящий момент превышает мощность ротора при слабом ветре, либо к перегоранию генератора, когда скорости превышают пределы температуры и напряжения. Оба сценария приводят к катастрофическому сбою системы и тяжелым финансовым потерям.
Мы обеспечиваем систематическую структуру проектирования и закупок для решения этой проблемы. Вы научитесь сопоставлять передаточное число кончиков турбины (TSR) и кривую крутящего момента непосредственно с правильными значениями. Ветряная турбина, генератор с постоянными магнитами . Следование этому методу обеспечивает максимальный коэффициент мощности и гарантирует долгосрочную эксплуатацию ваших объектов возобновляемой энергетики.
Число оборотов в минуту определяет напряжение; Крутящий момент определяет ток: механическая мощность вашей турбины должна точно соответствовать кривой номинальной мощности ГПМ, чтобы избежать остановки.
Для систем с прямым приводом требуются специальные PMG: для них требуются генераторы с низкими оборотами и высоким крутящим моментом, что значительно увеличивает физический размер и первоначальные затраты, но снижает механический износ.
Зубчатый крутящий момент губителен для проекта: высокий зубчатый крутящий момент предотвращает запуск при слабом ветре, что делает обязательной независимую проверку на испытательном стенде перед закупкой.
Масштаб меняет математику: указание небольшой автономной единицы сильно отличается от оценки Генератор с постоянными магнитами мощностью 50 кВт , в котором управление температурным режимом и интеграция нагрузки становятся основными факторами затрат.
Чтобы построить надежную турбину, вы должны понимать строгую физическую взаимосвязь между скоростью вращения и электрической мощностью. В любой системе с постоянными магнитами выходное напряжение остается строго пропорциональным скорости вращения. Мы называем это частота вращения генератора с постоянными магнитами.
Если частота вращения слишком низкая, система просто не сможет достичь пороговых значений напряжения сети или зарядки аккумулятора. Лопасти могут вращаться, но система не собирает полезной энергии. Высокие обороты создают более высокое напряжение. Вы должны определить эту базовую линию перед поиском каких-либо электрических компонентов.
Роторы турбин обладают нелинейными кривыми мощности. Они динамически реагируют на изменение скорости ветра и изменения коэффициента наклона лопастей (TSR). И наоборот, генераторы с постоянными магнитами (PMG) имеют очень линейную кривую зависимости напряжения от частоты вращения.
Это создает для покупателей сложную линзу принятия решений. Вы должны сопоставить кривую пиковой аэродинамической эффективности ротора с кривой линейной мощности PMG. Физическое несоответствие этих двух кривых вынуждает полагаться на активную силовую электронику. Использование понижающих или повышающих преобразователей для коррекции колебаний напряжения увеличивает скрытые затраты и создает новые точки отказа.
Мы также должны рассмотреть реалии реализации свободы действий. Турбины испытывают экстремальные нагрузки во время шторма. Если генератор не может применить достаточный электромагнитный тормозной момент при высоких скоростях ветра, он теряет контроль над ротором.
Когда электромагнитное сопротивление выходит из строя, физическая турбина вращается за пределами расчетных пределов. Риск превышения скорости часто приводит к катастрофическому механическому отказу. Лезвия могут сломаться, а подшипники могут выйти из строя. Правильная частота вращения и согласование крутящего момента гарантируют, что генератор сможет безопасно затормозить ротор, когда это необходимо.
Точная математика составляет основу любого успешного ветроэнергетического проекта. Вы не можете угадать механические требования. Вы должны установить жесткую инженерную основу для управления своей стратегией закупок.
Начните с определения фактической механической мощности ваших лопастей несущего винта. Прежде чем просматривать электрические каталоги, необходимо рассчитать физические силы, действующие на вал. Выполните следующие действия:
Примените уравнение механической мощности: Рассчитайте общую механическую мощность по формуле: $Мощность (Вт) = Крутящий момент (Нм) imes Угловая скорость (omega)$.
Определите целевую скорость ветра. Определите точные параметры скорости ветра при включении, номинале и отключении.
Рассчитайте оптимальные обороты: используйте расчетное соотношение скоростей законцовок (TSR) и радиус лопастей, чтобы найти идеальные обороты ротора при заданных скоростях ветра.
Как только вы узнаете механический крутящий момент и число оборотов в минуту при номинальной скорости ветра, вам необходимо уточнить эти цифры. Прямой механический выходной сигнал никогда не соответствует полностью электрическому входному сигналу из-за неэффективности системы.
Необходимо вычесть механические потери и потери на трение. Подшипники, уплотнения и сопротивление конструкции потребляют энергию. Вычитание этих потерь дает вам истинную требуемую входную мощность вала генератора. Это уточненное число определяет точный размер необходимого вам PMG.
Теоретические формулы ветра часто завышают реальный крутящий момент вала. Если полагаться исключительно на базовые математические уравнения, это приведет к снижению производительности.
Мы настоятельно рекомендуем проверить теоретический аэродинамический крутящий момент с помощью моделей вычислительной гидродинамики (CFD). Запустите CFD-моделирование, прежде чем переходить к какой-либо спецификации генератора. Прозрачно признавайте эти отклонения при моделировании на ранней стадии проектирования, чтобы не допустить занижения размеров ваших электрических компонентов.

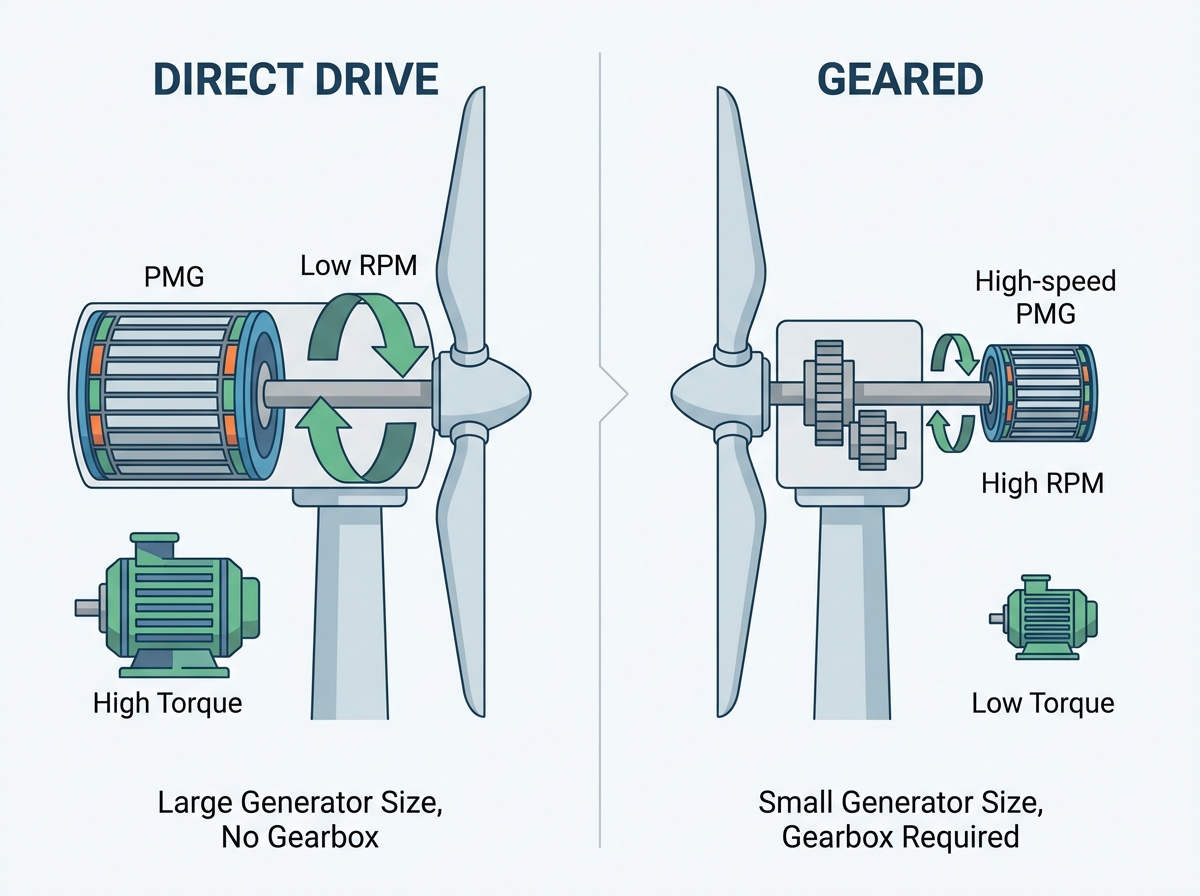

Архитектура вашей трансмиссии определяет каждый аспект выбора генератора. Вы должны сделать выбор между системами с прямым приводом и редукторными системами на ранних стадиях процесса проектирования. Каждый подход имеет уникальные механические и финансовые последствия.
Системы с прямым приводом соединяют ротор напрямую с валом генератора. Для правильной работы этой архитектуры требуется генератор с низкими оборотами и высоким крутящим моментом.
Такая конструкция полностью исключает необходимость обслуживания коробки передач. Это обеспечивает исключительную надежность для удаленных мест. Однако низкочастотные PMG огромны. Они требуют больших физических затрат и используют большие объемы дорогих редкоземельных магнитов. Это значительно увеличивает первоначальные капитальные затраты.
Редукционные системы используют другой подход. Они используют механическую коробку передач для увеличения малых оборотов ротора. Эта более высокая скорость соответствует генератору с высокими оборотами и низким крутящим моментом.
Использование шестерен позволяет вам приобрести стандартный готовый генератор меньшего размера и дешевле. Это снижает вес генератора и стоимость магнита. К сожалению, в коробках передач существует строгая зависимость от смазки. Они создают значительный акустический шум и представляют собой самую высокую статистическую точку отказа ветряной турбины.
Таблица 1. Сравнение архитектуры трансмиссии
Особенность |
ПМГ с прямым приводом |
Редукторный ПМГ |
|---|---|---|
Требование к числу оборотов в минуту |
Низкий (напрямую соответствует скорости ротора) |
Высокий (усиленный коробкой передач) |
Требуемый крутящий момент |
Очень высокий |
Низкий |
Размер и вес генератора |
Массивный и тяжелый |
Компактный и легкий |
Необходимость технического обслуживания |
Минимальный (несколько движущихся частей) |
Высокая (смазка, износ шестерен) |
Уровни шума |
Очень тихий |
Громкий (механическое шлифование) |
При выборе трансмиссии основывайтесь исключительно на OPEX (эксплуатационные затраты) и CAPEX (капитальные затраты). Морские или удаленные развертывания в значительной степени отдают предпочтение системам с прямым приводом. Высокие первоначальные капитальные затраты оправданы низкими эксплуатационными расходами и исключительной надежностью. И наоборот, береговые проекты с ограниченным бюджетом часто отдают предпочтение адаптированным системам, чтобы минимизировать первоначальные затраты на оборудование.
Переход от жилых комплексов к проектам коммерческого масштаба фундаментально меняет приоритеты закупок. То, что работает для микротурбины мощностью 5 кВт, полностью терпит неудачу на уровне 50 кВт.
Переход от микротурбин (менее 10 кВт) к коммерческим установкам среднего масштаба требует тщательного проектирования. Когда вы указываете Генератор с постоянными магнитами мощностью 50 кВт , конструктивное проектирование и температурные ограничения имеют приоритет над простой аэродинамической эффективностью.
ГПМ с прямым приводом мощностью 50 кВт исключительно тяжел. Массивный железный сердечник и медные обмотки создают огромный статический вес. Башня и опорная инфраструктура должны пройти строгую оценку. Они должны выдерживать как статический вес гондолы, так и динамические нагрузки, возникающие во время сильного ветра.
Тепло разрушает магниты и изоляцию. При мощности 50 кВт непрерывная генерация высокого крутящего момента приводит к огромным потерям $I^2R$ (медь). Эти потери проявляются в виде сильного нагрева внутри статора.
Вы должны оценить конкретные механизмы охлаждения производителя. Сравните конструкции с воздушным охлаждением и альтернативами с жидкостным охлаждением. Всегда запрашивайте кривые термического снижения номинальных характеристик, чтобы увидеть, как работает генератор при резком повышении внутренней температуры во время пиковых летних ветров.
Коммерческие турбины не просто заряжают простые аккумуляторные батареи. Они питают коммерческие электросети. Убедитесь, что выходной сигнал переменной частоты вашего PMG полностью совместим с коммерческими сетевыми инверторами. На уровне мощности 50 кВт необходимы определенные окна напряжения для безопасной синхронизации с местной коммунальной сетью.
Доверять типовым спецификациям — опасная стратегия закупок. Прежде чем разрешить покупку, вы должны подтвердить электрические и механические характеристики с помощью строгих стандартов испытаний.
Паспортные данные производителя обычно отражают идеальные лабораторные условия. Такие идеальные сценарии редко случаются в полевых условиях. К заявленным номинальным оборотам и постоянному крутящему моменту следует относиться с большим скептицизмом. Генератор мощностью 50 кВт в лаборатории с контролируемой температурой может безопасно выдерживать мощность всего 40 кВт в горячей и турбулентной среде.
Никогда не покупайте коммерческий PMG без проверенных данных испытаний.
Требуются полные данные заводских приемочных испытаний (FAT).
Требуйте отчетов об измерении динамического крутящего момента.
Убедитесь, что производитель использует высокоточные датчики вращательного момента для обеспечения точных и оперативных измерений во время испытаний.
Зубчатый крутящий момент действует как тихий убийца проекта. Мы определяем зубчатый момент как прерывистое магнитное сопротивление, ощущаемое при вращении генератора без питания. Магнитные полюса, естественно, хотят зафиксироваться в нужном положении.
Ваш критерий успеха прост. Аэродинамический пусковой момент турбины при включенной скорости ветра должен полностью превышать зубчатый момент ГПМ плюс базовое механическое трение. В противном случае лопасти заглохнут при слабом ветре. Всегда требуйте от поставщика документально подтвержденные значения крутящего момента (измеренные в Нм).
Навигация по глобальной цепочке поставок требует строгого подхода, основанного на данных. Фильтруйте поставщиков, используя жесткие технические спецификации, а не маркетинговые брошюры.
Используйте этот технический контрольный список при оценке возможностей PMG поставщика:
Класс изоляции и тепловая мощность: требуется изоляция класса F или класса H. Это обеспечивает долговечность статора при тяжелых, постоянных нагрузках крутящего момента.
Марка магнита: укажите марки высокотемпературного неодима (NdFeB). Обратите внимание на номиналы SH, UH или EH, чтобы предотвратить необратимое размагничивание во время температурных скачков.
Рейтинг IP: Обеспечьте строгую защиту от проникновения. Принимайте минимум IP54 для закрытых гондол с редуктором. Требуйте степень защиты IP65 или выше для устройств с прямым приводом, работающих в суровых условиях.
Как только вы сузите список поставщиков, запросите у них необработанные данные тестирования. Запросите подробные карты эффективности и необработанные кривые крутящего момента и оборотов в минуту. Пропустите эти конкретные данные через собственное программное обеспечение для моделирования турбины. Прежде чем выдавать какие-либо заказы на поставку, подтвердите совпадение в цифровом виде.
Согласование PMG с ветряной турбиной требует тонкого и точного баланса аэродинамики, электротехники и строительной механики.
Помните, что завышенный крутящий момент генератора приводит к остановке ротора при слабом ветре.
И наоборот, недостаточные характеристики генератора приводят к быстрому термическому отказу и риску превышения скорости.
Защитите свои инвестиции, отдав предпочтение точным расчетам и тщательному моделированию, а не общим заявлениям поставщиков.
Примите меры сегодня: сотрудничайте исключительно с производителями, которые предоставляют прозрачные, проверенные датчиками данные о крутящем моменте и предлагают настраиваемые варианты намотки, соответствующие вашему конкретному профилю ротора.
A: Рассчитайте его, найдя идеальную частоту вращения вашего ротора при номинальной скорости ветра, используя формулу коэффициента законцовочной скорости (TSR): $RPM = (TSR imes Wind Speed imes 60) / (pi imes Diameter)$. Сопоставьте номинальное число оборотов генератора с этим значением (или отрегулируйте его с помощью передаточного числа коробки передач).
Ответ: Зубчатый крутящий момент — это прерывистое магнитное сопротивление, ощущаемое при вращении генератора без питания. Если он будет выше аэродинамического крутящего момента, создаваемого лопастями при слабом ветре, турбина не сможет начать вращаться.
О: Нет. Стандартным асинхронным двигателям переменного тока требуется питание от сети для создания магнитного поля (возбуждения) и работы на фиксированных высоких оборотах. В PMG используются редкоземельные магниты для самовозбуждения, а намотка производится по индивидуальному заказу для генерации напряжения с определенной переменной скоростью.
О: Большее количество полюсов позволяет генератору достигать заданного напряжения и частоты при более низких оборотах вала, поэтому низкочастотные ГПМ с прямым приводом обычно имеют большое количество полюсов.
