Как спланировать ветро-солнечную гибридную систему для фермерских ирригационных насосов

Современное сельское хозяйство сталкивается с суровой повседневной реальностью. Использование исключительно дизельных ирригационных насосов снижает операционную рентабельность из-за нестабильных цен на топливо и постоянных потребностей в техническом обслуживании. И наоборот, установки, работающие только от солнечной энергии, выходят из строя во время критических ночных циклов полива или многодневных пасмурных периодов, вызывая серьезный стресс для урожая. Вам нужна высоконадежная автономная альтернатива. А Гибридная ветро-солнечная система для орошения предлагает идеальное решение, используя дополнительные энергетические профили. Ветер часто дует именно тогда, когда не светит солнце, обеспечивая непрерывное производство энергии. Такое стратегическое сочетание обеспечивает ежедневный поток воды дольше без зависимости от сети.

В этом руководстве четко сформулированы требования к правильному планированию установки. Мы рассмотрим осуществимость объекта, оптимальный выбор компонентов, точный расчет системы и ключевые риски внедрения. Операторы ферм получат техническую информацию, необходимую для принятия обоснованных и инженерно обоснованных решений о закупках уже сегодня.

Ключевые выводы

• Гибридные системы обеспечивают расширенные ежедневные интервалы откачки, уменьшая необходимость в массивных и дорогих аккумуляторных батареях или негабаритных резервуарах для хранения воды.

• Жизнеспособность системы зависит от местных метеорологических данных, в частности, от сочетания пиковых солнечных часов со средней скоростью ветра (минимум 4–5 м/с).

• Для правильного определения размера необходимо исходить из потребности в воде (GPM) и общего динамического напора (TDH), а не мощности турбины/панели.

• Для интеграции небольшой горизонтальной ветряной турбины с солнечными батареями требуются специализированные гибридные контроллеры MPPT (отслеживание максимальной мощности) для безопасного управления двойными входами напряжения.

1. Определение успеха: почему гибридное орошение превосходит орошение, использующее только солнечную энергию

Вы должны глубоко понимать проблемы оперативного бизнеса. Солнечная энергия ограничивает орошение исключительно в часы пик дневного света. Фермеры знают, что эта реальность приводит к серьезным узким местам в работе. Перекачивание воды под полуденным солнцем приводит непосредственно к высокой скорости испарения. Полив в самое жаркое время дня приводит к потере драгоценных грунтовых вод. Эта потеря воды со временем сильно влияет на общую урожайность сельскохозяйственных культур. Дизельные генераторы обеспечивают высоконадежную электроэнергию независимо от погоды. Однако операторы ферм постоянно сталкиваются с нестабильными расходами на топливо в течение всего сезона. Частые простои в связи с техническим обслуживанием постоянно нарушают критически важные графики полива.

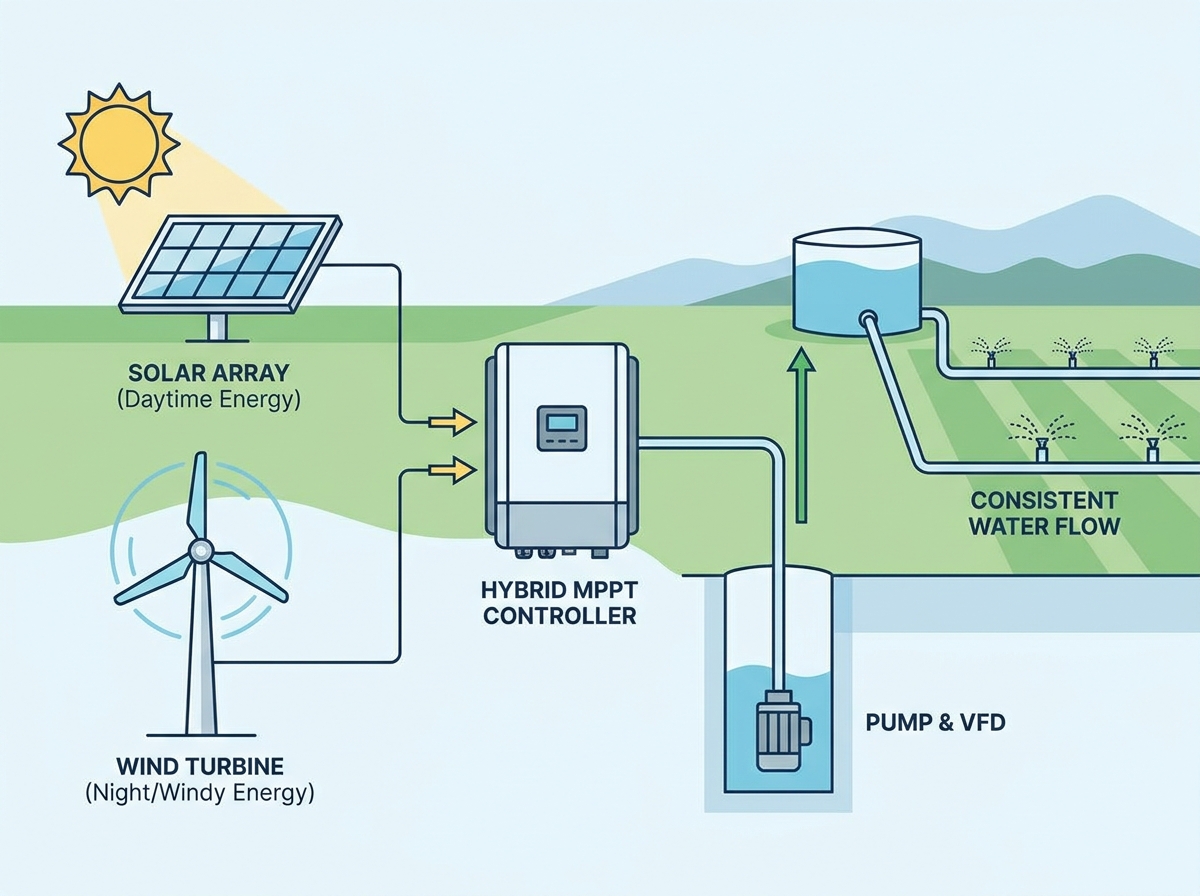

Гибридный подход стратегически решает обе эти огромные проблемы. Ветер и солнечная энергия предлагают естественно дополняющие друг друга энергетические профили во всем мире. Производство ветровой энергии часто достигает пика во время сложных сезонных переходов. Скорость ветра естественным образом возрастает ночью на открытых равнинах. Они значительно увеличиваются во время сильных штормовых фронтов по мере падения давления. Производство солнечной энергии падает именно в этих неблагоприятных погодных условиях. Они прекрасно уравновешивают друг друга на протяжении всего 24-часового цикла.

Вам нужна система, обеспечивающая стабильную базовую мощность. Эта непрерывная электроэнергия питает преобразователь частоты (ЧРП). ЧРП управляет насосом безопасно и эффективно. Успешно интегрированная гибридная установка расширяет ваше ежедневное окно орошения. Вы получаете от четырех до восьми дополнительных часов полива в день. Это достигается полностью автономно, без какой-либо дорогостоящей зависимости от коммунальных услуг.

2. Технико-экономическое обоснование участка: оценка энергетических и водных показателей вашей фермы

Технико-экономическое обоснование сайта абсолютно требует эмпирических достоверных данных. Не угадывайте местные погодные условия. Мы поручаем операторам ферм собирать точные данные анемометра. Вы должны измерить скорость ветра на фактической высоте башни. Измерения на уровне земли совершенно бесполезны для планирования системы. Объедините данные вашего сайта, используя карты местной инсоляции от NREL. Надежный Ветряная турбина для водяных насосов требует надежного и непрерывного ветра. Вам нужна устойчивая средняя скорость ветра не менее 4–5 метров в секунду. Это примерно соответствует скорости от 9 до 11 миль в час. Без этой важной основы экономика системы быстро терпит неудачу.

Затем точно составьте карту особенностей вашего конкретного источника воды. Вы должны точно определить общую глубину скважины. Обратите внимание на точный статический уровень воды внутри корпуса. Измерьте конкретный уровень депрессии во время активных циклов откачки. Нанесите на карту все расстояние от колодца до ваших полей. Водная логистика имеет такое же значение, как и энергетическая.

Давайте проведем здесь быструю проверку реальности. Предположим, ваша ферма расположена глубоко в густо заросшей лесом долине. Возможно, вы работаете в известном географическом районе с низким уровнем ветра. Гибридная система здесь не принесет положительной отдачи. Было бы гораздо лучше просто добавить больше солнечных батарей. Выбор места определяет ваш окончательный успех.

Параметры технико-экономического обоснования объекта

3. Базовая архитектура: выбор правильных гибридных компонентов

Выбор правильных гибридных компонентов определяет долгосрочную надежность. Сегодня турбины выпускаются в нескольких различных форм-факторах. Мы настоятельно рекомендуем выбрать небольшая горизонтальная ветряная турбина для открытых сельскохозяйственных угодий. Они предлагают доказанную аэродинамическую эффективность. Они улавливают чистый направленный ветер гораздо лучше, чем модели с вертикальной осью. Горизонтальные конструкции доминируют в современном автономном сельском хозяйстве во всем мире. Солнечные батареи также нуждаются в очень тщательном выборе. Мы советуем использовать высокоэффективные двусторонние солнечные панели. Они максимизируют общий выход энергии в пыльных сельскохозяйственных условиях. Они эффективно улавливают отраженный солнечный свет, отражающийся от сухой почвы.

Гибридный контроллер заряда MPPT служит вашим критически важным техническим узлом. Объединение сырой ветровой и солнечной энергии требует современных контроллеров. Ветровые турбины, естественно, производят весьма неустойчивые скачки напряжения. Солнечные панели обеспечивают очень плавную и предсказуемую кривую постоянного тока. Гибридный контроллер безопасно управляет этими двойными входами. Это предотвращает катастрофическое перегорание системы и повреждение аккумулятора.

Наконец, оцените насос и преобразователь частоты (ЧРП). Вам абсолютно необходим надежный водяной насос трехфазного переменного тока. Соединяйте его исключительно с высококачественным преобразователем частоты.

• ЧРП плавно регулируют скорость водяного насоса с течением времени.

• Они мгновенно реагируют на изменения выработки электроэнергии в режиме реального времени.

• Они исключают резкие скачки напряжения при запуске двигателя.

• Они предотвращают повреждение жесткого запуска, приводящего к разрушению оборудования.

4. Пошаговая схема определения размеров и расчета

Правильный расчет системы гарантирует ежедневную производительность откачки в течение всего года. Не начинайте с выбора случайной мощности турбины из каталога. Начните весь процесс проектирования с достижения конкретных конечных целей.

1. Рассчитайте потребность в воде и TDH: определите точный объем воды, необходимый в день. Точно измерьте этот целевой объем в галлонах или литрах. Затем тщательно рассчитайте общий динамический напор (TDH). Вы можете найти TDH, добавив вертикальный подъем к рассчитанным потерям на трение в трубе. Потери на трение варьируются в зависимости от диаметра трубы и материала.

2. Определите необходимую гидравлическую мощность: переведите показатели веса сырой воды и вертикального подъема в требования к постоянной мощности. Этот расчет определяет абсолютную базовую потребность в электроэнергии. Перекачивание тяжелой воды вверх требует мощной и устойчивой электрической силы.

3. Размер массива поколений. Примените стандартные отраслевые коэффициенты для гибридных систем фермы. Мы часто видим успешное разделение мощности солнечной энергии на 60% и мощности ветра на 40%. В некоторых уникальных местных климатических условиях вместо этого требуется разделение 70/30. Внимательно проанализируйте местные сезонные данные о погоде, чтобы принять правильное решение.

Обеспечьте глубокую надежность вашей окончательной конструкции системы. Никогда не занижайте размеры своих массивов для выработки энергии, чтобы сэкономить первоначальные деньги. Мы всегда советуем создавать надежный буфер мощности от 20 до 30%. Этот критический энергетический буфер объясняет неэффективность естественной системы. Сопротивление проводов постоянно истощает генерируемую мощность по мере увеличения расстояний. Электрические компоненты стареют естественным образом в течение стандартного 15-летнего жизненного цикла. Дополнительная производительность гарантирует, что вы всегда достигнете целевых показателей по воде в сельском хозяйстве, независимо от незначительной деградации компонентов.

5. Риски внедрения, соответствие требованиям и реалии обслуживания

Реализация проекта несет в себе определенные нормативные и экологические риски. Проблемы с зонированием и разрешениями приводят к частым задержкам при установке. Местные власти округов жестко вводят строгие ограничения по высоте башен. Небольшим ветряным турбинам для правильной работы абсолютно необходим чистый воздух. Обычно они должны сидеть на высоте 30 футов над всеми окружающими препятствиями. Эта необходимая высота легко вызывает споры о местном зонировании. Может даже потребоваться формальная проверка соответствия ФАУ вблизи сельских аэропортов.

Поймите суровую правду об обслуживании на раннем этапе. Солнечные панели просто стоят неподвижно лицом к солнцу. Ветровые турбины состоят из тяжелых, быстро движущихся механических частей. Внутренние подшипники турбины со временем изнашиваются под постоянными нагрузками. Композитные лопатки подвергаются постоянной вибрационной усталости. Необходимо регулярно осматривать их на наличие опасных микротрещин. Во время сильных штормов на них часто попадают летающие по воздуху сельскохозяйственные обломки.

Наконец, обратите внимание на удары молнии и правильное электрическое заземление. Открытые фермы естественным образом действуют как массивные громоотводы. Они очень чувствительны к прямому электрическому удару. Мы подчеркиваем неоспоримую необходимость глубокого заземления. Немедленно установите сверхмощные устройства защиты от перенапряжения (SPD). Надежно разместите их на солнечных и ветровых электрических входах. Игнорирование этого конкретного риска приведет к немедленному и полному отказу системы.

Заключение

Давайте быстро рассмотрим основную логику составления короткого списка. Инвестиции в высоконадежную установку требуют тщательного технического планирования. Ставьте совместимость компонентов превыше всего. Гибридный контроллер MPPT требует вашего пристального внимания. Вы также должны строго соблюдать местные ограничения по данным о ветре. Надежда никогда не является действенной стратегией для производства ветровой энергии.

Примите незамедлительные меры для обеспечения бесперебойной подачи воды. Соберите конкретные показатели фермы сегодня. Соберите точную ежедневную потребность в воде и подтвержденную глубину колодца. Запишите почтовый индекс вашего сайта для метеорологической информации. Немедленно свяжитесь с командой инженеров [название компании]. Мы проведем индивидуальную оценку участка вашей фермы. Вы получите подробный прогноз рентабельности инвестиций, основанный исключительно на точных данных.

Часто задаваемые вопросы

Вопрос: Могу ли я запустить гибридный ирригационный насос напрямую, без батарей?

О: Да, вы можете запустить его напрямую. ЧРП и установка с прямым приводом делают это полностью возможным. Вода, закачиваемая непосредственно в накопительный резервуар, действует как физический «аккумулятор». Этот метод экономит огромные первоначальные затраты и снижает сложность системы.

Вопрос: Сколько времени нужно, чтобы увидеть окупаемость инвестиций в гибридную ирригационную систему?

Ответ: Обычно положительная прибыль наблюдается через 3–7 лет. Этот срок применяется при замене дорогостоящего дизель-генератора. Фактические сроки во многом зависят от текущих местных затрат на топливо. Постоянная местная скорость ветра также значительно сокращает период окупаемости.

Вопрос: Будет ли ветряная турбина мешать работе существующих круговых ирригационных систем?

Ответ: Правильное планирование места предотвращает любое физическое вмешательство. Вы должны размещать башни турбин полностью за пределами рабочего радиуса центральных шарниров. Держите их подальше от путей движения тяжелой техники, чтобы избежать случайных столкновений во время сбора урожая.
