Как определить размер нагрузки для контроллера ветряной турбины

Эксплуатация ветряной турбины без правильно откалиброванной самосвальной нагрузки — это прямой путь к катастрофическому механическому отказу. Когда аккумуляторные батареи достигают полной мощности или обрываются соединения с сетью, турбины внезапно теряют электрическую нагрузку. Эта внезапная потеря вызывает быстрое превышение скорости, что приводит ротор в опасные условия свободного вращения. Чтобы предотвратить это, энергетическим системам требуется специальный электрический сток для безопасного и надежного поглощения избыточной энергии.

В этом руководстве представлены инженерные расчеты, критерии оценки оборудования и основы реализации, необходимые для точного определения размеров нагрузки ветряных турбин и защиты вашей энергетической инфраструктуры. Вы узнаете точные формулы, необходимые для балансировки напряжения и сопротивления для оптимального отклонения. Мы изучим, как оценить различные компоненты рассеивания тепла и понять критические протоколы безопасности, необходимые для долгосрочной надежности. Мы подробно описываем каждый шаг, чтобы ваша система выдержала сильный ветер без ущерба для производительности.

Ключевые выводы

• Практическое правило выбора: Разгрузочная нагрузка должна быть рассчитана на выдержку не менее 120–150 % пиковой (не номинальной) выходной мощности турбины.

• Напряжение имеет значение: в расчетах необходимо использовать максимальное напряжение зарядки (например, 58 В для системы с напряжением 48 В), а не номинальное напряжение системы.

• Синергия системы: самосвальные нагрузки работают лучше всего при интеграции с надежным контроллером отводящего заряда и механическими устройствами защиты от сбоев.

• Управление температурным режимом: Выбор размера – это только половина дела; безопасное рассеивание тепла имеет решающее значение для предотвращения перегорания оборудования и риска возгорания.

Экономика и механика защиты от превышения скорости

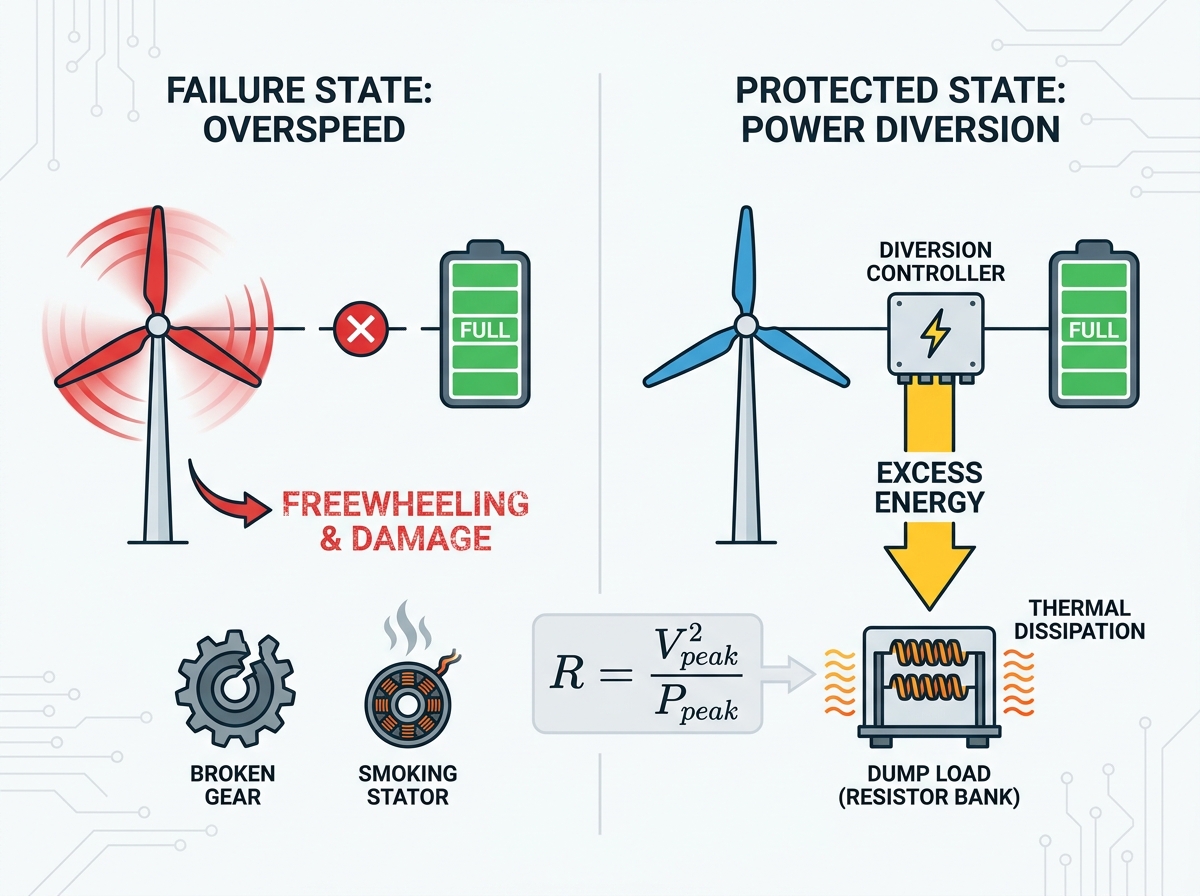

Понимание состояния отказа системы возобновляемой энергии требует изучения последовательности событий во время сценария сильного ветра. Когда аккумуляторный блок достигает максимального плавающего напряжения, первичный контроллер заряда срабатывает немедленно. Он отключает аккумулятор от цепи зарядки, чтобы предотвратить опасную перезарядку. Это резкое действие оставляет вращающийся генератор полностью разгруженным. Без электрического сопротивления, противодействующего поступающей энергии ветра, ротор быстро ускоряется. Он переходит в опасное состояние свободного хода, когда обороты в минуту увеличиваются в геометрической прогрессии в течение нескольких секунд.

Такое быстрое ускорение наносит серьезный физический урон механическим компонентам. Центробежные силы агрессивно тянут корни лезвий. Чрезмерная вибрация разрывает гондолу и опоры башни. Самое главное, что внутренние подшипники подвергаются нагрузкам, значительно превышающим их инженерные возможности, что приводит к преждевременному выходу из строя. Более того, статор продолжает генерировать сильный ток. Без определенного пути передачи этой энергии внутренние катушки быстро перегреваются. Изоляция обмотки плавится, и вскоре после этого обычно следует полный выход статора из строя.

Разработчики систем должны тщательно взвешивать инвестиции в компоненты. Высококачественный диверсионный резистор обычно стоит от 50 до 300 долларов. Напротив, стоимость замены вышедшего из строя генератора и контроллера заряда часто превышает 1000 долларов. В коммерческих или автономных установках для тяжелых условий эксплуатации затраты на замену могут легко превысить 10 000 долларов США. Инвестиции в надлежащую защиту от превышения скорости гарантируют немедленную финансовую отдачу во время первого крупного шторма за счет сохранения основной инфраструктуры.

Многие системы используют несколько уровней безопасности. Аэродинамические органы управления, такие как Контроллер шага ветряной турбины , физически поворачивает лопасти от ветра. Это действие механически уменьшает захват чистой кинетической энергии. Электрическое отведение, наоборот, шунтирует генерируемую мощность в группы резисторов. Наиболее надежные системы используют оба метода. Они обеспечивают существенное резервирование, гарантируя, что ваше оборудование выдержит суровые погодные условия, даже если один тормозной механизм выйдет из строя.

Инженерная формула для расчета нагрузки ветряной турбины

Точное выполнение Определение размеров разгрузочной нагрузки ветряной турбины требует строгого соблюдения основополагающих законов в области электротехники. Вы не можете угадать требуемое значение резистора. Если вы выберете резистор со слишком большим сопротивлением, он не будет потреблять достаточный ток для торможения турбины. Если вы выберете один со слишком малым сопротивлением, он будет потреблять огромную силу тока и немедленно разрушит ваш контроллер. Чтобы найти точный баланс, мы используем конкретный вариант закона Ома, оптимизированный для отводящих схем: R = V² / П.

Прежде чем применять формулу, вы должны точно определить три основные переменные. Переменная мощности (P) представляет собой абсолютную пиковую мощность, которую может производить ваш генератор, плюс обязательный запас прочности от 20% до 50%. Переменная напряжения (В) представляет пиковое напряжение зарядки аккумулятора, а не номинальное значение. Например, вы должны использовать 14,4 В для системы 12 В, 28,8 В для системы 24 В и примерно 58,4 В для системы 48 В. Переменная сопротивления (R) — это целевое значение Ом, необходимое для вашей группы резисторов.

Давайте рассмотрим пример пошагового расчета подбора резистора для турбины номинальной мощностью 1000 Вт, напряжением 48 В.

1. Определите пиковую мощность: предположим, что мощность генератора мощностью 1000 Вт возрастает до 1200 Вт во время сильных порывов ветра. Добавляем запас прочности 30%. Расчетная мощность (P) становится 1560 Вт.

2. Определите пиковое напряжение: аккумуляторная батарея на 48 В обычно достигает полного заряда при напряжении около 58,4 В. Мы используем 58,4 в качестве напряжения (В).

3. Выполните формулу: Возведите напряжение в квадрат (58,4 × 58,4 = 3410,56). Разделите это число на расчетную мощность (1560).

4. Определите цель: 3410,56/1560 = 2,18 Ом. Вам понадобится блок резисторов мощностью не менее 1560 Вт при сопротивлении примерно 2,18 Ом.

Многие новички попадают в ловушку занижения размеров, рассчитывая на основе номинального напряжения, а не пикового напряжения. Эта ошибка оказывается катастрофической во время сильного ветра. Если вы рассчитаете приведенную выше систему, используя 48 В вместо 58,4 В, вы получите целевое сопротивление 1,47 Ом. Когда напряжение в реальной системе достигает 58,4 В во время грозы, резистор сопротивлением 1,47 Ом попытается потреблять более 2300 Вт. Этот мощный всплеск тока легко превышает максимальную силу тока контроллера, мгновенно плавя внутренние компоненты.

Распространенная ошибка: подключение нескольких резисторов без пересчета общего сопротивления. Помните, что последовательное подключение резисторов складывает их значения. Их параллельное подключение снижает общее сопротивление и одновременно увеличивает допустимый ток. Всегда измеряйте окончательный массив с помощью мультиметра, прежде чем подключать его к источнику питания.

Сравнение номинального и пикового напряжения

Оценка архитектуры контроллера и стратегии отклонения

После того, как вы рассчитаете целевое сопротивление, вы должны выбрать подходящую аппаратную архитектуру для управления потоком мощности. На рынке обычно предлагаются две основные топологии контроллера: широтно-импульсная модуляция (ШИМ) и отслеживание точки максимальной мощности (MPPT). В целях отвлечения внимания повсеместно предпочтителен ШИМ. ШИМ-контроллер работает как высокочувствительный цифровой переключатель. Он подключает и отключает нагрузку тысячи раз в секунду. Эта быстрая пульсация поддерживает точный предел напряжения на клеммах батареи без полной остановки ротора. Контроллеры MPPT превосходно оптимизируют потребление солнечной энергии, но им часто сложно достаточно быстро реагировать на неустойчивые, мгновенные скачки напряжения, создаваемые ветрогенераторами.

Ваша основная среда также диктует вашу стратегию. Ан Контроллер ветровой турбины в автономном режиме управляет избыточной энергией по-разному в зависимости от доступности сети. В сценарии с привязкой к сети первичный инвертор возвращает избыточную мощность обратно в коммунальную сеть. Локальный банк резисторов активируется только в случае отключения сети. В полностью автономных средах вся избыточная энергия должна сбрасываться в локальные резистивные нагревательные элементы. Разработчики систем должны более тщательно определять размеры автономных банков диверсий, поскольку они служат основной и единственной линией защиты.

Механизм переключения внутри контроллера заслуживает пристального внимания. Избегайте механических реле для тяжелых отводящих нагрузок постоянного тока. Механические контакты изнашиваются физически. Что еще более важно, постоянный ток высокого напряжения создает устойчивые электрические дуги при размыкании механических контактов. Эти дуги могут расплавить контакты, в результате чего переключатель станет постоянно замкнутым или разомкнутым. Твердотельные реле (SSR) представляют собой превосходную альтернативу. В твердотельных реле для передачи энергии используются полупроводниковые материалы. В них нет движущихся частей, что исключает физический износ. Они включаются и выключаются практически мгновенно, что делает их идеальными для точного переключения ШИМ.

Современные автономные установки все чаще полагаются на интеллектуальную интеграцию для увеличения срока службы системы. Энтузиасты и инженеры используют специальные микроконтроллеры или платформы Интернета вещей с открытым исходным кодом, такие как Tasmota, для мониторинга показателей утечки. Прикрепив термодатчики к радиаторам, вы можете отслеживать температуру в режиме реального времени. Если группа резисторов приближается к опасному температурному порогу, интеллектуальный контроллер может активировать вентиляторы вторичного охлаждения или активировать аварийные электромагнитные тормоза. Этот многоуровневый подход устраняет «слепые пятна» в управлении вашей системой.

Выбор оборудования и реалии реализации

Выбор правильного резистора предполагает баланс между эффективностью и экологической безопасностью. Двумя наиболее распространенными вариантами являются сетевые резисторы с воздушным охлаждением и водонагревательные элементы. Каждый из них представляет уникальные реалии реализации, которые необходимо учитывать во время установки.

Резисторы с воздушным охлаждением обеспечивают исключительную надежность. Они состоят из прочной нихромовой проволоки, намотанной на керамические сердечники. Поскольку в них отсутствуют движущиеся части или зависимость от жидкости, они требуют минимального обслуживания. Однако они выделяют интенсивное локализованное тепло. Вы должны обеспечить достаточную вентиляцию, чтобы снизить очевидные риски пожара. При установке в закрытом аккумуляторном помещении активная батарея с воздушным охлаждением может поднять температуру окружающей среды настолько, что может повредить чувствительную электронику или опасно выпустить газы из батареи.

Водяные нагревательные элементы предлагают привлекательную альтернативу, эффективно утилизируя ненужную энергию. Вместо того, чтобы выбрасывать тепло в воздух, вы сбрасываете излишки электроэнергии в специальный резервуар для воды, обеспечивая горячую воду для бытовых нужд. Несмотря на высокую эффективность, этот метод требует жесткой защиты от сбоев. Если резервуар для воды достигает точки кипения, термостат должен отключить элемент, чтобы предотвратить взрывы пара. Если бак высохнет, элемент расплавится в течение нескольких минут. В обоих состояниях отказа электрическая нагрузка полностью исчезает, оставляя турбину незащищенной. Всегда устанавливайте дополнительный аккумулятор с воздушным охлаждением в качестве резервного, если вы полагаетесь на водяное отопление.

Рекомендации по подключению и монтажу:

• Проводка увеличенного сечения. Укажите высокотемпературную проводку постоянного тока увеличенного сечения между контроллером и нагрузкой. Высокая сила тока вызывает сильное падение напряжения на тонких проводах, снижая эффективность торможения и рискуя расплавить изоляцию.

• Негорючие поверхности: Всегда устанавливайте резисторы с воздушным охлаждением на негорючие поверхности. Обязательны бетонные блоки, тяжелые стальные плиты или специальные цементные плиты. Никогда не устанавливайте их непосредственно на дерево или гипсокартон.

• Свободные зоны: Обеспечьте минимальную зону свободного пространства шириной 12 дюймов со всех сторон радиатора. Убедитесь, что ничего легковоспламеняющегося не может упасть или дуть на открытые катушки.

• Специальные корпуса: используйте расширенные металлические клетки над резисторами. Это обеспечивает максимальный поток воздуха и предотвращает случайный контакт с горячими компонентами.

Логика составления короткого списка: выбор правильных компонентов самосвальной нагрузки

Приобретение точного массива резисторов требует тщательного изучения спецификаций поставщика. Рынок наводнен некачественными компонентами, которые выглядят идентично оборудованию промышленного уровня. Вы должны применять строгую логику составления короткого списка, чтобы отфильтровать опасное оборудование.

Перед покупкой создайте контрольный список технических характеристик. Во-первых, потребуйте проверенное номинальное сопротивление, точно соответствующее расчетам напряжения вашей системы. Во-вторых, внимательно изучите номинальную мощность. Многие резисторы потребительского класса рекламируют огромную «пиковую» или «скачковую» мощность. Вы должны игнорировать пиковое число и строго следить за номинальным значением непрерывной работы. Во время зимнего шторма турбина может часами вращаться на максимальной мощности; компонент, рассчитанный только на короткие скачки напряжения, воспламенится. Наконец, обратите внимание на возможность адаптации к разным напряжениям. Резисторы с ответвлениями имеют несколько точек подключения вдоль катушки. Это позволяет вам подключить одно и то же устройство для приложений с напряжением 12 В, 24 В или 48 В, защищая ваши инвестиции, если вы позже повысите напряжение аккумулятора.

Следите за тревожными сигналами известных поставщиков. Избегайте дешевых резисторов других производителей, поставляемых без подробных технических характеристик. Если поставщик не может предоставить документацию о температурном разбеге или максимальных рабочих температурах, не покупайте его продукт. Кроме того, будьте осторожны с водонагревательными элементами, рассчитанными на переменный ток, перепрофилированными для использования на постоянном токе. Постоянный ток ведет себя иначе, чем переменный ток. Стандартные термостаты переменного тока образуют дугу и свариваются под нагрузкой постоянного тока, создавая огромную угрозу безопасности. Убедитесь, что каждый компонент на пути отклонения имеет определенное номинальное напряжение постоянного тока.

Когда вы доработаете свои планы, мы рекомендуем приобрести банк резисторов, который немного превышает расчетную потребность. Если ваши расчеты диктуют нагрузку 1500 Вт, купите блок на 2000 Вт. Эта дополнительная тепловая масса обеспечивает более низкую температуру устройства во время продолжительной работы. Соедините этот блок с повышенными характеристиками с мощным контроллером отклонения с высокой силой тока, чтобы гарантировать надежную и гармоничную систему управления энергопотреблением.

Заключение

Надлежащая защита системы опирается на строгие математические правила, а не на грубые оценки. Выбор переключающего резистора является обязательным инженерным требованием для любой серьезной установки возобновляемой энергетики. Без калиброванной нагрузки для поглощения избыточной генерации вы рискуете разрушить как свою зарядную инфраструктуру, так и механическую целостность самого генератора. Вы всегда должны рассчитывать сопротивление на основе пикового зарядного напряжения, а не номинального напряжения системы, чтобы предотвратить опасные скачки тока.

Двигаясь вперед, уделите приоритетное внимание безопасности и синергии систем. Прежде чем завершить покупку резистора, проверьте максимальный порог силы тока вашего основного контроллера. Выбирайте компоненты, рассчитанные на длительные нагрузки и рассчитанные на длительные нагрузки, и используйте полупроводниковое переключение для обеспечения максимального срока службы. Наконец, убедитесь, что место установки может безопасно рассеивать сильное тепло. Следуя этим точным формулам и рекомендациям по оборудованию, вы гарантируете надежное и бесперебойное производство электроэнергии даже в самых суровых погодных условиях.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать стандартный водонагревательный элемент переменного тока в качестве разгрузочной нагрузки постоянного тока?

О: Да, но выходная мощность резко меняется при питании от низковольтного постоянного тока. Элементы переменного тока рассчитаны на напряжение 120 В или 240 В. Использование их в системе с напряжением 48 В значительно снижает их тепловую мощность в соответствии с законом Ома. Вы должны рассчитать точное сопротивление элемента переменного тока и убедиться, что он потребляет достаточную мощность при конкретном напряжении постоянного тока, чтобы эффективно тормозить турбину.

Вопрос: Что произойдет, если мой самосвальный груз окажется слишком большим (негабаритным)?

О: Если вы установите резистор с сопротивлением значительно меньшим, чем расчетное, он будет потреблять чрезмерный ток. Турбина будет тормозить слишком резко, что потенциально может вызвать «дребезг» — быстрое включение/выключение контроллера. Этот резкий цикл старт-стоп вызывает серьезную механическую нагрузку на лопатки и подшипники турбины и может быстро вывести из строя внутренние реле вашего контроллера заряда.

Вопрос: Нужен ли мне самосвальный груз, если моя турбина имеет встроенное электромагнитное торможение?

А: Да. Встроенное электромагнитное торможение обычно работает как ручное отключение или как крайнее вторичное устройство безопасности. Отклоняющая нагрузка обеспечивает непрерывное автоматическое регулирование напряжения. Он динамически шунтирует избыточную мощность, позволяя турбине продолжать вырабатывать полезную энергию, тогда как активация ЭМ-тормоза полностью отключает выработку электроэнергии.
