Управление наклоном ветряной турбины или управление сваливанием: что следует знать покупателям

Для операторов коммунальных предприятий и разработчиков проектов методология управления турбиной — это не просто инженерное предпочтение. Он действует как важнейший фактор годового производства энергии (AEP) и эксплуатационных расходов в течение срока службы (OPEX). Выбор правильной стратегии аэродинамического регулирования напрямую влияет на долгосрочную прибыльность.

Диаметры роторов турбин продолжают активно увеличиваться. В то же время новые площадки часто перемещаются в море или в регионы с низкой скоростью ветра. Управлять массивными аэродинамическими нагрузками в таких условиях сложно. Операторы должны сгладить кривые мощности, чтобы обеспечить финансовую жизнеспособность. Плохая стратегия управления может быстро вывести из строя механические компоненты.

Оценка систем шага по сравнению с традиционным контролем сваливания требует тщательного анализа. Покупатели должны сопоставить первоначальные капитальные затраты (CAPEX) с оптимизацией доходности. Им также необходимо сбалансировать стандарты соответствия сети и долговечность, связанную с механической усталостью. Это решение определяет, как ветряная электростанция будет работать как во время пиковых штормов, так и во время тихого бриза. Вы должны понять эти инженерные компромиссы, прежде чем заключать какой-либо контракт на закупку.

Ключевые выводы

• Stall Control предлагает механическую простоту и более низкие первоначальные затраты, но жертвует улавливанием энергии при переменной скорости ветра и увеличивает усталость конструкции при сильном ветре.

• Управление шагом ветряной турбины динамически регулирует углы лопастей, чтобы максимизировать выход энергии, и действует как критически важный механизм безопасности, что делает его стандартом для промышленных турбин мощностью в несколько мегаватт.

• Реалии технического обслуживания: Системы активного шага создают сложные электромеханические или гидравлические точки отказа, требующие строгого профилактического обслуживания контроллеров шага и систем резервного питания.

• Порог выбора: Хотя пассивного или активного срыва может быть достаточно для установок мощностью менее мегаватта или удаленных микросетей, сетевые нормы и аэродинамические ограничения по существу требуют контроля шага для современных коммерческих ветряных электростанций.

Коммерческая задача: баланс между оптимизацией урожайности и механической нагрузкой

Операторы ежедневно сталкиваются со сложными проблемами. Они должны поддерживать постоянную выходную мощность на номинальной мощности турбины во время сильного ветра. Одновременно они должны предотвращать превышение скорости ротора. Неконтролируемое превышение скорости может привести к катастрофическому разрушению конструкции. Поиск баланса между максимальным улавливанием и механической безопасностью является основной целью системы управления турбиной.

Каждая система управления предполагает компромисс между OPEX и CAPEX. Более сложные настройки управления по своей сути увеличивают базовые затраты на турбину. Они также предъявляют узкоспециализированные требования к техническому обслуживанию. Эти дополнительные расходы должны быть компенсированы измеримым увеличением AEP. Если обслуживание системы обходится дороже, чем она приносит дополнительный доход, она не проходит коммерческое испытание.

Покупателям следует оценивать системы управления по четким критериям производительности. Оптимальная система обеспечивает три конкретных результата:

1. Он строго выравнивает кривую мощности, когда ветер достигает номинальной скорости.

2. Это сводит к минимуму усталость трансмиссии за счет устранения избыточной аэродинамической тяги.

3. Он соответствует строгим стандартам интеграции с локальной сетью, включая возможности устранения неисправностей.

Соблюдение этих критериев гарантирует, что проект останется прибыльным. Несоблюдение этих требований грозит разработчикам серьезными штрафами за энергосистему и преждевременной заменой компонентов.

Пассивное управление сваливанием: устаревший подход с низкой сложностью

Пассивное управление сваливанием полностью зависит от аэродинамической конструкции самой лопасти несущего винта. Лопасти жестко крепятся к ступице под фиксированным углом. По мере увеличения скорости ветра угол атаки естественным образом меняется. Этот сдвиг приводит к образованию турбулентности на подветренной стороне лопасти. Турбулентность вызывает аэродинамический срыв, который безопасно ограничивает захват мощности без каких-либо движущихся частей.

Этот устаревший подход предлагает несколько убедительных коммерческих преимуществ. Понимание того, почему он приобрел популярность, помогает сформулировать его текущие нишевые приложения:

• Это устраняет необходимость в сложных движущихся частях в основании лопасти, уменьшая количество точек отказа.

• Это обеспечивает значительно более низкие капитальные затраты и снижает требования к специализированному техническому обслуживанию.

• Он обеспечивает высокую надежность в очень удаленных, недоступных или очень холодных условиях. В этих суровых условиях движущиеся части часто замерзают или выходят из строя.

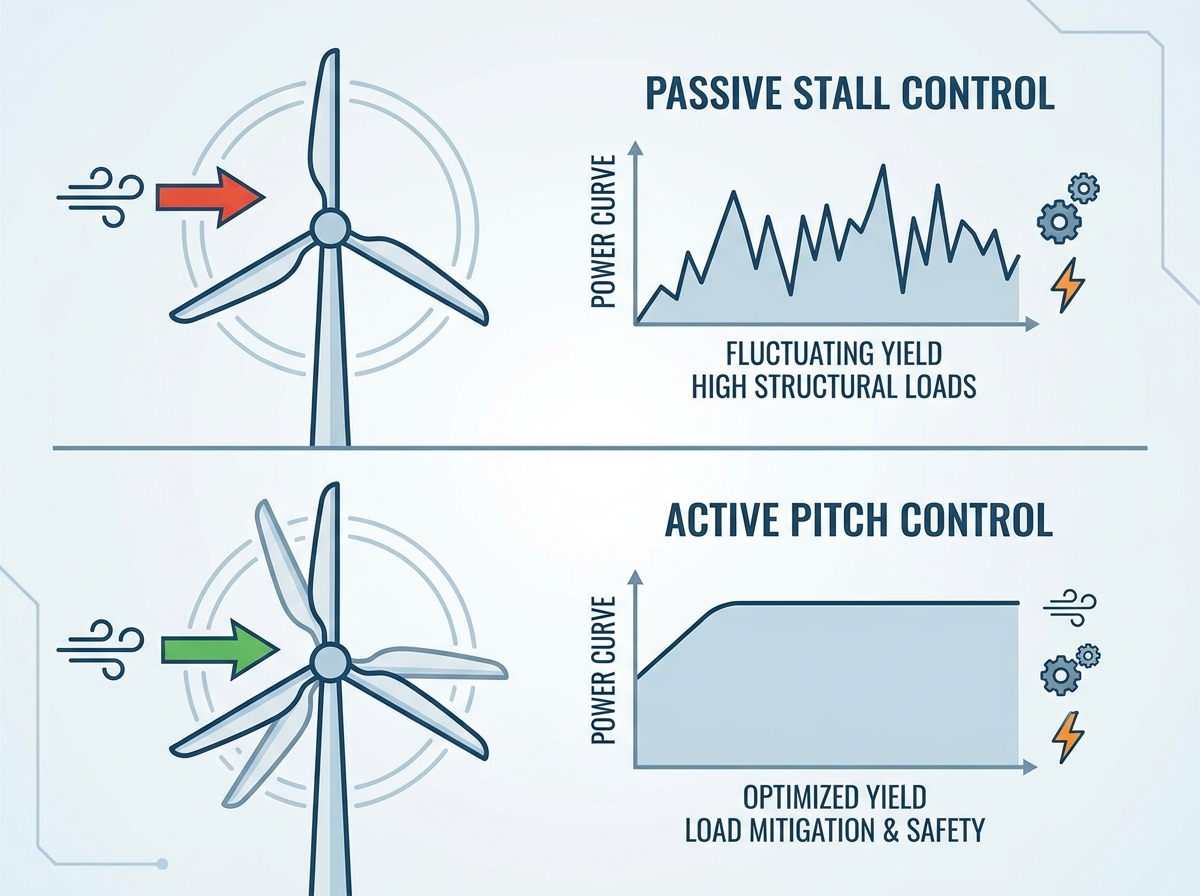

Несмотря на эти преимущества, пассивное сваливание имеет серьезные эксплуатационные ограничения. Регулирование мощности остается неоптимальным. Вы получаете колеблющуюся выходную мощность, а не плавную, сглаженную кривую мощности. По мере порывов ветра мощность непредсказуемо возрастает и падает.

Кроме того, турбины со срывным регулированием выдерживают более высокие структурные нагрузки. Башня, коробка передач и тормозные системы поглощают огромную тягу во время сильных ветров. Фиксированные лопасти не могут рассечь ветер, чтобы снизить давление. Наконец, пассивные лопасти сваливания исключают возможность запуска двигателя при низкой скорости ветра. Они полностью зависят от окружающего ветра, достигающего достаточно высокой скорости, чтобы преодолеть статическую инерцию.

Управление шагом ветровой турбины: максимизация доходности и защита активов

Современные разработчики в первую очередь обращаются к активным динамическим решениям. Управление шагом ветряной турбины активно вращает лопасти вдоль их продольной оси. Это непрерывное вращение оптимизирует угол атаки на основе данных анемометра в реальном времени. Постоянно наклоняясь против ветра или против него, система максимизирует аэродинамическую подъемную силу, одновременно сбрасывая опасные избыточные нагрузки.

Преимущества этой технологии по урожайности и производительности значительны. Он поддерживает почти идеальную плоскую кривую мощности от номинальной скорости ветра до скорости отключения. Стабильный профиль генерации радует сетевых операторов. Кроме того, это позволяет Ветряная турбина с активным шагом для начала выработки электроэнергии при гораздо более низких скоростях ветра. Лопасти могут поворачиваться, чтобы улавливать легкий ветерок, что значительно повышает общий коэффициент производительности фермы.

Помимо производительности, первостепенными остаются снижение нагрузки и безопасность. Эта методология управления действует как основной аэродинамический тормоз для всего объекта. Поворот лопастей в положение «перьев» на 90 градусов позволяет плавно остановить ротор. Эта возможность защищает актив во время внезапного отключения электроэнергии или ураганного ветра.

Однако операторы должны подтвердить проверку реальности компонентов. Эта стратегия требует надежного Контроллер шага ветровой турбины, расположенный непосредственно во вращающейся ступице. В системе используются либо гидравлические приводы, либо электромеханические приводы. Гидравлические установки создают большую силу, но несут в себе риск утечки жидкости. Электромеханические приводы обеспечивают точное управление, но в их основе лежат изнашиваемые контактные кольца.

Золотая середина: оценка активного контроля сваливания

Активное управление сваливанием представляет собой гибридный инженерный подход. В этой установке лопасти являются поворотными и подвижными. Однако системная логика работает иначе, чем стандартное управление шагом. Вместо того, чтобы бросаться навстречу ветру, чтобы уменьшить мощность, они бросаются прямо против ветра. Это движение приводит к более глубокому и точному аэродинамическому срыву по поверхности лопасти.

Оценка плюсов и минусов проясняет, почему возникла эта технология. Положительным моментом является то, что он позволяет гораздо более точно регулировать мощность, чем пассивное сваливание. Это лучше сглаживает кривую мощности. Он также обеспечивает механический тормоз за счет флюгирования, которого полностью нет в пассивных системах.

С другой стороны, остаются серьезные недостатки. Он по-прежнему подвергает ротор и башню исключительно высоким осевым нагрузкам по сравнению со стандартным управлением шагом. Направление лопасти против ветра создает огромное сопротивление. Из-за таких интенсивных механических напряжений активное сваливание широко считается переходной технологией. В современных морских и крупных наземных классах от него практически отказались.

Матрица оценки покупателя: согласование технологии управления с реалиями объекта

Выбор правильной турбины требует согласования технологии управления с реалиями конкретной площадки. Масштаб турбины диктует множество вариантов выбора. Турбины мощностью менее мегаватта для распределенной генерации часто по-прежнему используют пассивное торможение для более быстрой окупаемости инвестиций. Однако турбины мощностью в несколько мегаватт строго требуют активных систем. Операторы просто не могут справиться с огромной инерцией лопастей ротора мощностью 5 МВт без возможности наклона.

Ветровой профиль площадки также играет решающую роль. Места с очень турбулентными и переменными профилями ветра требуют микрорегулировки. Активная система фиксирует номинальный AEP, изменяя угол наклона лопастей каждые несколько секунд. В таких условиях жесткие лопасти сваливания потеряют слишком много потенциальной энергии.

Требования соответствия электросетям игнорировать нельзя. Современные операторы сетей часто требуют, чтобы ветряные электростанции динамически сокращали мощность. Они также ожидают, что турбины будут поддерживать частоту сети во время нестабильности. Эти расширенные возможности во многом зависят от механизмов активного наклона лопастей.

Наконец, доступность эксплуатации и технического обслуживания (O&M) определяет толерантность к риску. Морские или высокогорные объекты подвергаются серьезным финансовым штрафам за простой. Покупатели должны сопоставить выгоду от расширенного контроля с логистическими кошмарами. Замена вышедшего из строя подшипника или контроллера в море стоит намного дороже, чем ремонт в открытом море.

Сравнительная таблица: согласование технологий управления со сценариями на объекте

Риски внедрения: управление уязвимостями системы подачи заявок

Передовые системы управления максимизируют доходность, но привносят значительные риски при внедрении. Вы должны активно устранять эти уязвимости. Анализ точек отказа показывает, что компоненты пека вызывают непропорционально большую долю общего времени простоя турбины. Вращающаяся ступица представляет собой суровую среду для чувствительной электроники и тяжелой механики.

Ключевые виды отказов требуют тщательного мониторинга. Деградация контактных колец часто нарушает передачу сигнала и мощности от гондолы к ступице. Без соответствующих сигналов лезвия не смогут отрегулироваться. Выход из строя резервной батареи или конденсатора представляет еще большую угрозу. Эти резервные копии остаются критически важными для аварийного переключения во время полной потери сети. Если сеть выйдет из строя и батареи выйдут из строя, турбина превысит скорость.

Износ подшипников шага также вызывает хронические головные боли. Система совершает постоянные микроколебания, отслеживая ветер. Эти крошечные повторяющиеся движения быстро изнашивают дорожки качения подшипника. Разрушение смазки внутри подшипника ускоряет этот вид отказа.

При оценке турбин крайне важно тщательно проверять поставщиков. Покупатели должны оценить исторические данные OEM-производителя о надежности для своей конкретной методологии привода. Запросите реальные показатели отказов гидравлических и электрических установок в аналогичных климатических условиях. Кроме того, обязать включение систем мониторинга состояния (CMS). Интеграция средств прогнозного обслуживания позволяет операторам обнаруживать износ подшипников или деградацию аккумулятора задолго до того, как произойдет катастрофический отказ.

Заключение

Сегодня для любого коммерческого проекта коммунального предприятия активное динамическое управление практически не подлежит обсуждению. Современные требования к мощности и строгие сетевые нормы требуют точного регулирования мощности. Пассивная остановка остается жизнеспособным нишевым вариантом только для конкретных небольших, удаленных или экстремальных погодных условий, где доступ для обслуживания невозможен.

Покупателям необходимо развивать свою стратегию закупок. Вам следует перейти от оценки того, следует ли использовать активные системы, к оценке того, какой конкретный тип лучше всего соответствует вашим целям. Оцените электрические и гидравлические приводы. Сравните независимое движение лезвия с коллективным контролем. Сопоставьте эти технические характеристики с местными возможностями эксплуатации и технического обслуживания и ветровыми условиями на объекте. Принятие этих ориентированных на действия шагов обеспечивает долгосрочное состояние активов и предсказуемое получение доходов.

Часто задаваемые вопросы

Вопрос: Какова основная функция контроллера шага ветровой турбины?

Ответ: Он обрабатывает данные о ветре в реальном времени и дает команду приводам вращать лопасти. Эта постоянная регулировка обеспечивает оптимальный захват мощности, одновременно активно предотвращая повреждение от превышения скорости во время суровых погодных явлений.

Вопрос: Почему пассивное управление срывом редко используется на современных морских ветряных электростанциях?

Ответ: Морские турбины имеют массивные роторы, мощность которых часто превышает 15 МВт. Пассивное сваливание не может безопасно справиться с огромными аэродинамическими нагрузками. Он также не может обеспечить строгие, стабилизирующие сеть кривые мощности, необходимые в таком огромном масштабе.

Вопрос: Гидравлическая или электрическая системы подачи: какая надежнее?

Ответ: Сегодня предпочтение отдается электрическим системам из-за их точности, отсутствия риска утечки жидкости и более простой цифровой интеграции. Однако гидравлические системы по-прежнему обеспечивают превосходную исходную силу и безотказную надежность аккумулятора в некоторых устаревших конструкциях.

Вопрос: Работает ли управление по тангажу при скорости ветра ниже номинальной?

А: Да. При скорости ниже номинальной система удерживает лопасть под оптимальным углом, чтобы максимизировать аэродинамическую подъемную силу и улавливать энергию. Он активно выбрасывается только тогда, когда скорость превышает номинальный порог.
