Los propietarios y los ingenieros de obra se enfrentan a una demanda creciente de energía renovable descentralizada en zonas donde fallan las turbinas horizontales tradicionales. Las limitaciones de espacio, las estrictas leyes de zonificación y las condiciones de viento altamente turbulentas a menudo hacen que la generación eólica estándar no sea práctica. En estos entornos desafiantes, especificar un La turbina eólica de eje vertical proporciona un camino viable hacia la confiabilidad fuera de la red y la independencia energética.
Sin embargo, los compradores suelen tener dificultades para separar las afirmaciones de marketing de las realidades de ingeniería al evaluar estos sistemas. Depender de especificaciones exageradas del fabricante conduce directamente a sistemas de tamaño insuficiente, daños estructurales graves y rendimiento energético deficiente. No se puede simplemente atornillar una turbina al techo y esperar un rendimiento a nivel de red. El éxito requiere un enfoque riguroso basado en datos.
Esta guía establece un marco técnico estricto para la evaluación de sistemas de viento vertical. Basaremos nuestros criterios de dimensionamiento y selección en datos de viento reales del sitio, principios de diseño aerodinámico comprobados y curvas de potencia realistas. Si sigue estos estándares de ingeniería, puede dimensionar e implementar con confianza un sistema entre 500 W y 20 kW.
Potencia nominal frente a rendimiento real: la mayoría de los VAWT están clasificados para velocidades de viento muy optimistas (11 a 14 m/s); La producción real de energía depende enteramente de la velocidad media anual del viento del sitio y del área de barrido de la turbina.
El diseño dicta la aplicación: los modelos Savonius (basados en arrastre) ofrecen alto torque y bajas velocidades de arranque para áreas turbulentas, mientras que los modelos Darrieus (basados en elevación) brindan mayor eficiencia pero requieren velocidades de viento más altas para arrancar.
Realidades crecientes: A pesar de las afirmaciones de marketing, el montaje en techos residenciales introduce graves riesgos de vibración y resonancia estructural; Casi siempre se requiere un montaje en torre independiente para sistemas de más de 1 kW, aunque las turbinas eólicas integradas en edificios (BIWT) representan una clara excepción comercial.
Integración del sistema: una turbina es tan efectiva como su controlador de carga y su inversor; hacer coincidir la salida del alternador con la topología correcta conectada a la red, híbrida o fuera de la red es fundamental para la seguridad y la eficiencia.
Debe evaluar las condiciones de su sitio antes de seleccionar cualquier equipo de generación. Las turbinas verticales resuelven problemas ambientales y espaciales específicos que los modelos horizontales no pueden abordar. Buscamos cuatro características principales del sitio al decidir implementar un sistema vertical.
La principal ventaja de un diseño vertical es su capacidad para generar energía en entornos de viento turbulento y cambiante sin necesidad de un mecanismo de orientación para enfrentar el viento. Las turbinas horizontales desperdician una gran cantidad de energía cinética buscando constantemente la dirección del viento. Cuando el viento cambia rápidamente en valles, perímetros urbanos o zonas densamente boscosas, un rotor horizontal se detiene. Los modelos verticales permanecen estacionarios sobre su eje vertical, capturando instantáneamente la energía cinética desde cualquier dirección. Esta capacidad omnidireccional los convierte en la única opción lógica para sitios con alta intensidad de turbulencia.
Las turbinas verticales operan a una relación punta-velocidad (TSR) significativamente más baja que sus contrapartes horizontales. Las puntas de las hojas no rompen la barrera del sonido ni crean los golpes fuertes y rítmicos asociados con las grandes hojas horizontales. Esta velocidad de rotación más baja se traduce en una producción de decibelios drásticamente menor. Cuando instala equipos de generación cerca de los límites de la propiedad, las emisiones acústicas dictan que se permita el éxito. El perfil visual compacto y el funcionamiento silencioso reducen la fricción de zonificación en entornos residenciales o semiurbanos.
Si bien las turbinas verticales cuentan con una huella de rotación más pequeña, aún requieren un flujo de aire sin obstáculos para funcionar de manera eficiente. Se pueden instalar más juntas en conjuntos de múltiples turbinas porque no generan la estela turbulenta masiva y destructiva que producen las turbinas horizontales. Sin embargo, colocarlos demasiado cerca de obstáculos a nivel del suelo sigue degradando gravemente el rendimiento. Debes trazar un alcance claro: la distancia sin obstáculos que recorre el viento antes de golpear el rotor.
Comprender la física de la cizalladura del viento no es negociable. La velocidad del viento aumenta exponencialmente con la altura sobre el suelo debido a la fricción de la superficie. A esto lo llamamos capa límite. Aunque las turbinas verticales manejan mejor las turbulencias, aún requieren una altura de torre adecuada para acceder al aire denso y de rápido movimiento. Instalar una turbina demasiado baja significa que funciona en aire lento y caótico, lo que reduce drásticamente el rendimiento energético. Debe calcular el exponente de cizalladura del viento para su terreno específico para determinar la altura mínima viable de la torre.
Instale un anemómetro a 10 metros sobre el nivel del suelo para establecer una velocidad de referencia del viento.
Instale un segundo anemómetro a la altura del buje propuesta (por ejemplo, 20 metros).
Registre datos en intervalos de 10 minutos durante un mínimo de 90 días para capturar variaciones estacionales.
Calcule el exponente de cizalladura del viento utilizando la ecuación de la ley de potencia para verificar el perfil de viento vertical del sitio.
Ajuste la especificación final de altura de la torre según los datos de corte calculados para garantizar que el rotor despeje la capa límite turbulenta.
Los fabricantes utilizan diferentes principios aerodinámicos para capturar la energía cinética. La forma física de la pala dicta la velocidad de arranque de la turbina, la eficiencia general y los límites de tensión mecánica. Debe hacer coincidir el enfoque aerodinámico con el perfil de viento específico de su sitio.
Las turbinas Savonius se basan en un funcionamiento basado en arrastre. Utilizan palas en forma de pala, en forma de S o superpuestas para atrapar físicamente el viento y empujar el rotor alrededor del eje central. Debido a que dependen completamente de la resistencia, la pala no puede moverse más rápido que el viento que la empuja. La relación punta-velocidad nunca excede 1,0.
Estos modelos presentan una velocidad de arranque excepcionalmente baja, y a menudo comienzan a girar a sólo 2 o 3 metros por segundo. Producen un enorme par de arranque, lo que los hace muy fiables en aire caótico. Sin embargo, su eficiencia aerodinámica general es baja, normalmente limitada entre el 15 y el 20 por ciento del límite de Betz. Especificamos diseños Savonius para microgeneración, entornos altamente turbulentos y aplicaciones remotas donde la durabilidad extrema y las capacidades de arranque automático superan la necesidad de una máxima potencia de salida.
Las turbinas Darrieus utilizan palas de perfil aerodinámico, a menudo en una configuración de rotor H, helicoidal o batidora de huevos. Estas palas generan sustentación aerodinámica para girar el eje central. A medida que el viento fluye sobre el perfil aerodinámico curvo, las diferencias de presión crean sustentación, impulsando el rotor a velocidades significativamente más rápidas que el propio viento. La relación punta-velocidad suele alcanzar 3,0 o 4,0.
Este mecanismo basado en elevación ofrece una eficiencia mucho mayor, capturando hasta el 35 por ciento de la energía cinética del viento. Operan a velocidades de rotación más rápidas, lo que combina mejor con los alternadores estándar. El principal inconveniente es la escasa capacidad de arranque automático. Los modelos Darrieus a menudo requieren velocidades de viento más altas o una breve asistencia del motor del inversor para comenzar a girar. Especificamos turbinas Darrieus para sitios sin obstáculos con vientos consistentes y de mayor velocidad donde el objetivo principal es el máximo rendimiento energético por metro cuadrado.
Para superar las limitaciones de los diseños individuales, los ingenieros desarrollan sistemas híbridos. Estas unidades combinan un rotor Savonius central para un par de arranque automático con palas Darrieus exteriores para una eficiencia de alta velocidad. Las paletas internas hacen que el rotor se mueva con vientos bajos y las alas externas toman el control a medida que aumenta la velocidad de rotación.
Si bien esto amplía el rango operativo de velocidades del viento, introduce graves compensaciones. Agrega complejidad mecánica, aumenta el peso total del rotor y aumenta los costos de fabricación. El peso añadido requiere cojinetes de empuje más pesados y cimientos de torre más fuertes. Solo especificamos híbridos cuando un sitio experimenta días frecuentes de poco viento y eventos sostenidos de viento fuerte.
Diseño aerodinámico |
Mecanismo primario |
Eficiencia típica |
Par inicial |
Mejor entorno de aplicaciones |
|---|---|---|---|---|
Savonio |
Arrastrar |
15% - 20% |
muy alto |
Alta turbulencia, velocidades medias del viento bajas, telecomunicaciones remotas. |
Darrieus (Rotor H) |
Elevar |
25% - 35% |
Bajo |
Flujo laminar limpio, altas velocidades medias del viento, conexión a la red. |
Híbrido (Savonius + Darrieus) |
Arrastrar y levantar |
20% - 30% |
Medio-Alto |
Sitios de viento variable que requieren arranque automático y rendimiento de alto nivel. |

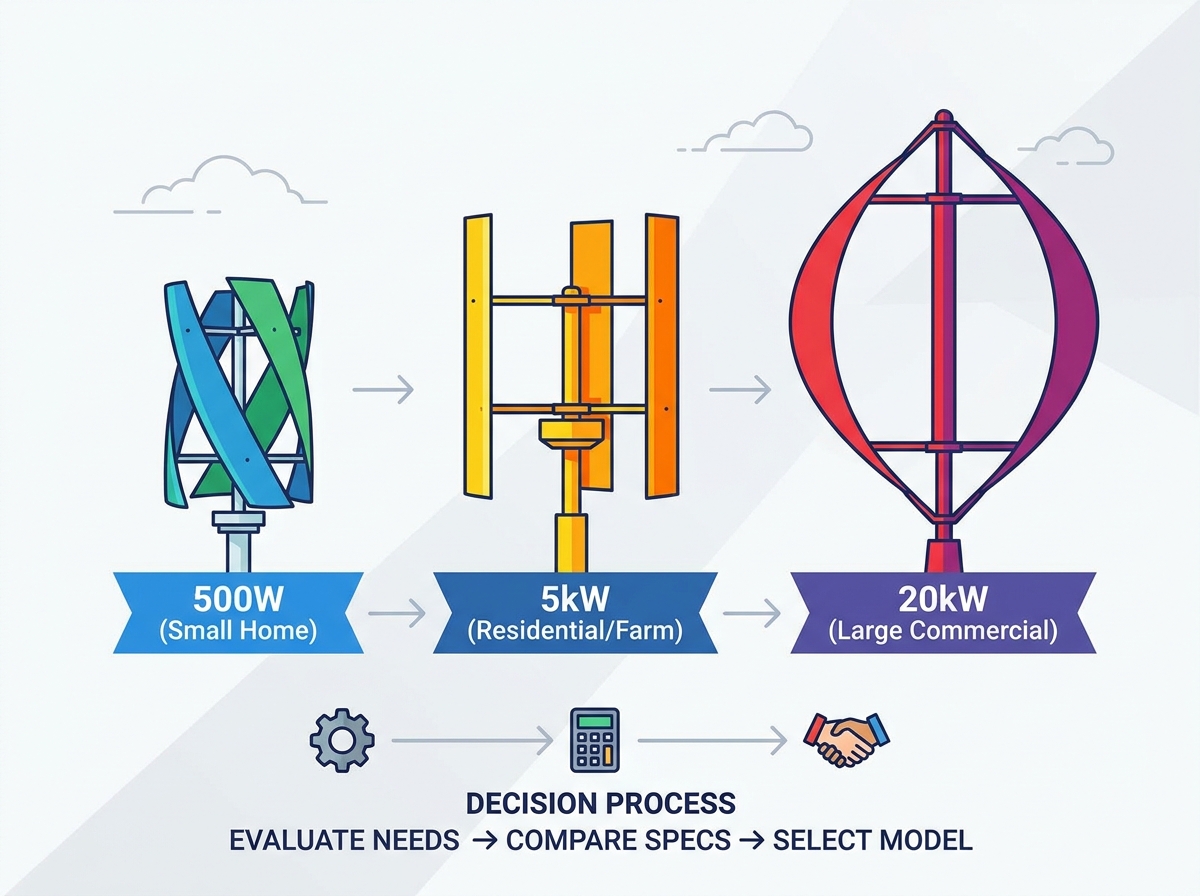

Seleccionar la capacidad correcta requiere hacer coincidir la producción de la turbina con su perfil de consumo de energía específico, las capacidades de almacenamiento de la batería y el espacio ocupado por el sitio. Dividimos estos sistemas en tres niveles de capacidad distintos.
Los sistemas de este nivel sirven para aplicaciones específicas y de bajo consumo. Los utilizamos para cargar baterías, vehículos recreativos, estaciones de telecomunicaciones remotas y energía suplementaria para cobertizos o cabañas fuera de la red. Al evaluar estas microturbinas, céntrese en la portabilidad, la facilidad de instalación y la compatibilidad con controladores de carga estándar de 12 V, 24 V o 48 V.
El rendimiento del arranque a baja velocidad es fundamental aquí. Estas pequeñas turbinas se utilizan con frecuencia en sistemas híbridos de energía solar y eólica. Al combinar una turbina de 1 kW con un panel solar, se aprovechan perfiles de generación estacionales complementarios. Depende del viento durante los meses de invierno nublados y tormentosos y de la energía solar durante los días despejados de verano. Esto garantiza una carga constante de la batería durante todo el año sin sobredimensionar el banco de baterías. Preste mucha atención al tamaño de los cables de CC; El funcionamiento de 12 V o 24 V en largas distancias requiere cobre de gran calibre para evitar caídas de voltaje inaceptables.
Este nivel de rango medio apunta a la compensación parcial de energía en el hogar, dependencias agrícolas y sistemas residenciales conectados a la red. A esta escala, las dimensiones físicas del área barrida se vuelven significativas. Es probable que el rotor supere los 3 metros de altura y diámetro. Debe garantizar la compatibilidad del inversor y decidir entre una configuración estricta de conexión a la red o un sistema híbrido con respaldo de batería.
En este nivel son obligatorios sistemas de frenado robustos. Necesita tanto frenado electromagnético automático como bloqueos mecánicos manuales para proteger el rotor más grande durante tormentas. Además, dimensionar correctamente la capacidad del banco de baterías es fundamental. Necesita suficientes amperios-hora para amortiguar los picos de generación de viento altamente variables. También debe integrar una carga de descarga: un elemento calefactor resistivo que elimina el exceso de energía cuando las baterías están llenas y la red no funciona, evitando que la turbina se acelere demasiado y se destruya.
Las turbinas en el rango de 10kW a 20kW sirven a instalaciones comerciales, granjas, complejos turísticos ecológicos y actúan como generación de energía primaria para grandes propiedades fuera de la red. Estos sistemas requieren generadores síncronos de imanes permanentes (PMSG) trifásicos y electrónica de potencia sofisticada para rectificar la salida de CA salvaje en CC estable y luego invertirla en CA con calidad de red.
La instalación a esta escala implica una extensa ingeniería de cimientos. Verterá enormes plataformas de hormigón armado, utilizará el montaje asistido por grúa y cumplirá estrictos intervalos de mantenimiento a largo plazo. Este nivel también incluye las turbinas eólicas integradas en edificios (BIWT). Evaluamos la viabilidad de estructuras de hormigón de gran altura (de 30 a 35 metros de altura) donde se pueden aprovechar de forma segura los efectos de refuerzo estructural y túnel de viento. No se puede montar un sistema de 20 kW en una estructura estándar; requiere una integración de acero estructural especialmente diseñada.
Las hojas de especificaciones del fabricante a menudo destacan los mejores escenarios registrados en entornos controlados. Evaluar una turbina requiere mirar más allá de las métricas de marketing para comprender sus verdaderas capacidades mecánicas y eléctricas en el campo.
Indique a los compradores que ignoren la velocidad de corte. Si bien la turbina puede empezar a girar a 2 metros por segundo, la energía utilizable generada a esa velocidad es insignificante. Es posible que apenas supere la resistencia del cableado. En su lugar, concéntrese completamente en la velocidad nominal: la velocidad del viento necesaria para producir la potencia anunciada. Compare esta velocidad nominal directamente con los datos del anemómetro de su sitio. Si una turbina tiene una potencia nominal de 5 kW a 12 m/s, pero su sitio tiene un promedio de 6 m/s, generará una fracción de esa energía. La velocidad del viento de supervivencia indica la velocidad máxima que la estructura puede soportar antes de una falla mecánica catastrófica.
La calidad del alternador dicta la eficiencia del sistema. Busque generadores síncronos de imanes permanentes (PMSG) sin núcleo. Los alternadores estándar sufren de par dentado: la resistencia magnética que evita que el rotor gire desde un punto muerto. Los diseños sin núcleo eliminan el núcleo de hierro del estator, lo que reduce significativamente este par dentado. Un par de engranaje más bajo permite que la turbina gire libremente con vientos más suaves, lo que aumenta la producción anual general de energía.
La energía eólica aumenta con el cubo de la velocidad del viento. Una tormenta puede destruir una turbina desprotegida en segundos. Evalúe rigurosamente los dispositivos de seguridad. Requiere sistemas que cuenten con frenado electromagnético automático, que acorta las fases del estator para desacelerar el rotor. Requiere desviar la carga de descarga para eliminar el exceso de voltaje de manera segura. Finalmente, exija bloqueos mecánicos manuales (frenos de disco físicos o pasadores de bloqueo) para asegurar el rotor durante eventos climáticos extremos o mantenimiento de rutina.
Los materiales de las aspas determinan la vida útil y el rendimiento bajo cargas cíclicas. El aluminio extruido ofrece una excelente durabilidad y resistencia a los rayos UV, pero es pesado, lo que aumenta el par de arranque requerido. La fibra de carbono proporciona una relación peso-resistencia excepcional, lo que mejora la velocidad de arranque y la eficiencia, pero cuesta mucho más. La fibra de vidrio ofrece un término medio, pero puede sufrir degradación por rayos UV con el tiempo. Concéntrese en los límites de fatiga y en cómo los materiales manejan vibraciones constantes y cargas de viento lateral.
Nunca confíe únicamente en los datos internos del fabricante. Verifique las reclamaciones utilizando certificaciones de terceros independientes como MCS, Intertek, SGS o SWCC. Analice informes de pruebas de campo del mundo real en lugar de simulaciones de túneles de viento de laboratorio. Los túneles de viento proporcionan un flujo laminar suave. No pueden replicar las caóticas condiciones de turbulencia, lluvia y formación de hielo de los sitios de instalación reales. Datos del campo de demanda.
Una turbina eólica es una inversión en infraestructura a largo plazo. Un modelo financiero preciso requiere calcular todos los desembolsos de capital y gastos operativos durante toda la vida operativa del sistema.
No evalúe el costo de la turbina de forma aislada. Calcule el gasto de capital total. Esto incluye el hardware de la turbina, la estructura de la torre de acero, el hormigón de los cimientos y las barras de refuerzo, electrónica de potencia especializada (rectificadores, controladores de carga, inversores), alquiler de equipo pesado para la instalación y mano de obra eléctrica. Divida el costo total del proyecto por la potencia nominal para determinar el CAPEX real por vatio. Esta métrica le permite comparar el proyecto eólico directamente con un panel solar o un generador diésel.
Para comparar la energía eólica con la electricidad de la red, calcule el costo nivelado de energía. Tenga en cuenta la vida útil esperada, que suele ser de 15 a 20 años para un sistema en buen mantenimiento. Incluya los costos de mantenimiento programados, como reemplazos de rodamientos e inspecciones de palas. Divida estos costos de vida útil por la producción de energía anual (AEP) real proyectada según los datos de su sitio. Esto proporciona un costo realista por kilovatio-hora generado durante la vida útil del equipo.
Navegar por los créditos fiscales federales, estatales y locales para la energía renovable reduce drásticamente los períodos de recuperación. Investigue las subvenciones disponibles para pequeñas empresas agrícolas o rurales. Además, investigue las políticas de interconexión de servicios públicos. Los acuerdos de medición neta le permiten devolver el exceso de energía a la red, haciendo retroceder su medidor y acelerando el retorno de su inversión. Asegúrese de que el inversor elegido esté certificado para la interconexión de red en su jurisdicción específica.
Una planificación adecuada mitiga los puntos de fallo más comunes asociados a las instalaciones eólicas verticales. Las fallas en el campo rara vez se deben a fallas aerodinámicas; son el resultado de un montaje deficiente, cimientos inadecuados y un mantenimiento descuidado.
Deconstruya inmediatamente el mito del marketing de las turbinas residenciales montadas en el techo. Los edificios residenciales con estructura de madera no están diseñados para soportar la resonancia estructural, las cargas laterales dinámicas y la transmisión de vibraciones de baja frecuencia generadas por un rotor giratorio. El montaje en el techo provoca que los paneles de yeso se agrieten, las vigas del techo se vean comprometidas y un ruido interior insoportable. Compare esto con las instalaciones comerciales BIWT de hormigón armado de alta ingeniería en estructuras de gran altura. En un edificio comercial de 30 metros, la enorme estructura de hormigón absorbe de forma segura las vibraciones y la forma del edificio puede canalizar el viento hacia el rotor.
Las torres independientes son obligatorias para sistemas residenciales y comerciales pequeños. Elija entre torres arriostradas o monopolos independientes. Las torres arriostradas requieren menos acero y cimientos más pequeños, pero exigen una huella enorme para los anclajes de los alambres tensores. Los monopolos independientes son compactos pero requieren cimientos de hormigón armado profundos y macizos para resistir los momentos de vuelco. La parte inferior del rotor debe ubicarse al menos a 30 pies por encima de cualquier obstáculo dentro de un radio de 300 pies para escapar de la capa límite de turbulencia del suelo y acceder a un flujo de aire limpio y laminar.
Antes de comprar equipo, consulte las ordenanzas locales. Cree una lista de verificación estricta con respecto a las restricciones de altura máxima de la torre. Verificar retrocesos de linderos de propiedad; Muchas jurisdicciones exigen que la torre se retrase una distancia igual a su altura total más un 10 por ciento. Revise las estrictas ordenanzas sobre ruido en el límite de la propiedad. Las asociaciones de propietarios de viviendas frecuentemente prohíben por completo las torres independientes. Obtenga todos los permisos antes de verter concreto.
El principal punto de falla mecánica en los diseños verticales es el cojinete de empuje inferior. Este rodamiento soporta todo el peso vertical del rotor y al mismo tiempo soporta cargas de viento laterales severas. Especifique sistemas con puntos de engrase accesibles y rodamientos de rodillos cónicos de alta carga. Cumpla estrictamente con los intervalos de mantenimiento programados para evitar fallas catastróficas en los rodamientos.
Inspeccione y apriete todos los pernos de cimentación de la torre cada seis meses.
Bombee anualmente grasa sintética nueva en los cojinetes de empuje superiores e inferiores.
Pruebe el circuito de frenado electromagnético y descargue las resistencias de carga antes de la temporada de tormentas invernales.
Inspeccione los soportes de montaje de la hoja en busca de fracturas por tensión o piezas sueltas.
Verifique la tensión del cable de sujeción usando un tensiómetro si utiliza una torre de celosía arriostrada.
Si necesita ayuda para evaluar los datos de su sitio o seleccionar la topología correcta del alternador, por favor Contáctenos para una revisión técnica.
Instale un anemómetro del sitio a la altura prevista del centro durante 3 a 6 meses para recopilar datos de viento procesables y específicos del sitio.
Consulte a un ingeniero estructural autorizado para evaluar los requisitos de los cimientos de la torre, la capacidad de carga del suelo y las especificaciones del concreto de su propiedad.
Solicite gráficos completos de curvas de potencia certificados por terceros de los fabricantes preseleccionados antes de tomar cualquier decisión de compra.
Filtre los fabricantes que hagan afirmaciones imposibles de eficiencia que excedan el límite teórico de Betz del 59,3 por ciento.
R: Se desaconseja mucho. Los techos residenciales con estructura de madera no pueden absorber las vibraciones de baja frecuencia, las cargas laterales dinámicas y la resonancia estructural generadas por el rotor giratorio. Esto provoca un ruido interior intenso y posibles daños estructurales a las vigas. Se requiere montaje en torre independiente para aplicaciones residenciales.
R: Las turbinas Savonius se basan en arrastre, lo que ofrece un alto par de arranque y bajas velocidades de arranque, lo que las hace ideales para áreas turbulentas y con poco viento. Las turbinas Darrieus se basan en sustentaciones y ofrecen mayor eficiencia aerodinámica y velocidades de rotación más rápidas, pero requieren vientos más fuertes y más limpios para comenzar a girar.
R: La velocidad de corte solo indica cuando las aspas comienzan a girar, generando una energía insignificante que apenas supera la resistencia eléctrica. La velocidad nominal del viento indica la velocidad necesaria para producir la potencia anunciada por el fabricante, que es la métrica que realmente determina el rendimiento energético.
R: La parte inferior del rotor de la turbina debe montarse al menos a 30 pies por encima de cualquier obstáculo, incluidos árboles y edificios, dentro de un radio de 300 pies. Esto garantiza que la turbina funcione por encima de la capa límite del suelo turbulento en un flujo de aire laminar y limpio.
R: El mantenimiento más crítico involucra los cojinetes de empuje inferiores, que soportan todo el peso del rotor. Anualmente se requiere engrasar periódicamente, inspeccionar los sistemas de frenado electromagnético, apretar los pernos de la base y verificar la tensión de los cables tensores de la torre.
R: No necesariamente. Un sistema puro de conexión a la red utiliza un inversor especializado para enviar el exceso de energía directamente a la red pública sin baterías. Sin embargo, un sistema híbrido con un banco de baterías proporciona energía de respaldo durante cortes de red y amortigua los picos de generación eólica altamente variables.
