Rodzaje turbin wiatrowych o osi pionowej: objaśnienie konstrukcji H-Rotor, Savonius i śrubowych

W miarę jak rozproszone wytwarzanie energii rozszerza się na środowiska miejskie, poza siecią i z turbulentnymi wiatrami, standardowe systemy z osią poziomą często nie spełniają ograniczeń przestrzennych i aerodynamicznych. Wybór A turbina wiatrowa o osi pionowej wymaga uwzględnienia złożonych kompromisów aerodynamicznych. Inżynierowie i twórcy projektów muszą zrównoważyć moment rozruchowy, współczynnik mocy (Cp), zmęczenie konstrukcji i moc akustyczną, aby zapewnić wykonalność projektu i duże zyski.

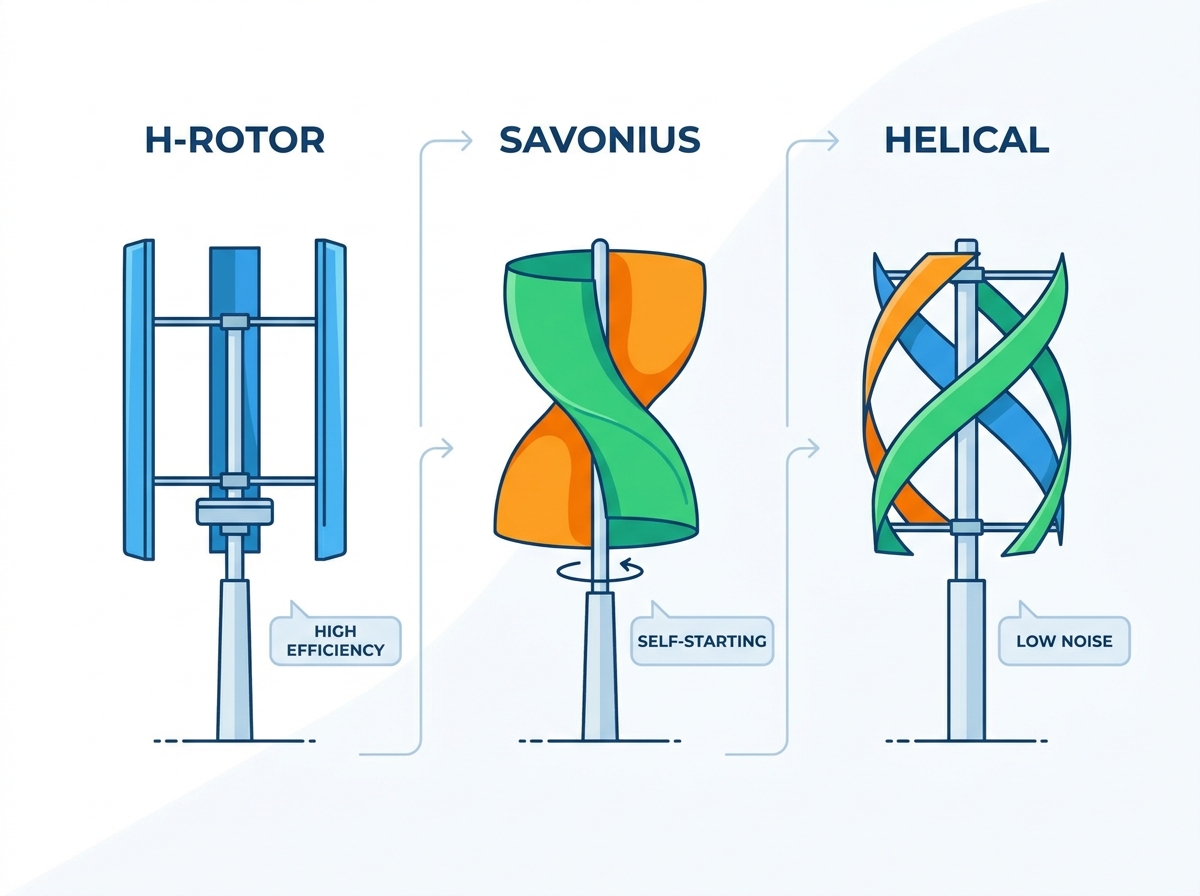

Ten przewodnik zawiera ocenę techniczną trzech głównych architektur turbin: Savonius, H-Rotor (Darrieus) i Helical. Porównujemy ich mechanikę działania, ryzyko wdrożenia i idealne scenariusze wdrożenia. Zdobędziesz przydatne informacje, które pomogą Ci w zakupach i planowaniu lokalizacji dla Twojego kolejnego projektu dotyczącego energii odnawialnej, zapewniając dopasowanie odpowiedniego profilu aerodynamicznego do konkretnych warunków w danym miejscu.

Kluczowe dania na wynos

• Wirniki Savonius wykorzystują mechanikę opartą na oporze, oferując doskonałe możliwości samorozruchu i wysoki moment obrotowy przy niskich prędkościach, ale zapewniają najniższą ogólną wydajność aerodynamiczną.

• Konstrukcje H-Rotor (Darrieus) działają w oparciu o aerodynamikę opartą na sile nośnej, osiągając wyższe współczynniki mocy i prędkości obrotowe, ale zazwyczaj wymagają zasilania zewnętrznego do zainicjowania obrotu i są narażone na znaczne naprężenia odśrodkowe.

• Konfiguracje śrubowe (Gorlov/Spiral) łagodzą niszczycielskie tętnienia momentu obrotowego i wibracje nieodłącznie występujące w konstrukcjach z prostymi łopatkami, poprzez ciągły rozkład obciążeń aerodynamicznych w całym cyklu obrotowym.

• Profilowanie wiatru specyficzne dla danego miejsca (intensywność turbulencji, przepływ wielokierunkowy) jest ostatecznym wyznacznikiem rentowności VAWT, często przewyższającym podstawowe wskaźniki wydajności turbiny.

Inżynierskie uzasadnienie turbiny wiatrowej o osi pionowej

W elektrowniach wiatrowych o skali użytkowej dominują turbiny wiatrowe o osi poziomej. Wymagają stałego, jednokierunkowego wiatru i ogromnego prześwitu. Architektura pionowa oferuje wyraźne korzyści w ograniczonych środowiskach. Systemy te charakteryzują się wszechkierunkową akceptacją wiatru. Nie wymagają skomplikowanych mechanizmów odchylenia do śledzenia kierunku wiatru. Można umieścić generator i ciężkie elementy układu napędowego na poziomie podłoża. Takie umiejscowienie drastycznie upraszcza dostęp konserwacyjny i zmniejsza wymagania dotyczące obciążenia konstrukcyjnego wieży.

Inżynierowie polegają na zaawansowanych modelach analitycznych, aby ocenić wydajność przed wdrożeniem. Modele z pojedynczym strumieniem zapewniają podstawowe szacunki wydajności. Modele Double-Multiple Streamtube (DMS) dokładniej obliczają obciążenie aerodynamiczne na wirniku. Obliczeniowa dynamika płynów (CFD) symuluje złożoną wizualizację turbulencji. Narzędzia te pomagają przewidzieć, jak różne profile łopat współdziałają z lokalnymi warunkami wietrznymi.

Konkretne scenariusze określają, gdzie te systemy pionowe są lepsze od poziomych odpowiedników. Strefy miejskie o dużych turbulencjach zakłócają tradycyjne łopaty. Ograniczona przestrzeń powietrzna lub ciasne ślady fizyczne ograniczają duże średnice wirnika. Układy wymagające bliskiego rozmieszczenia turbin korzystają z różnych profili odzyskiwania śladu. Pionowe turbiny wciągają szybciej poruszające się powietrze w dół w kierunku kilwateru, umożliwiając ciaśniejsze rozmieszczenie gospodarstw.

Zespoły oceniające miejsce muszą zmierzyć intensywność turbulencji i uskoku wiatru. Standardowe anemometry często nie wykrywają szybkich zmian kierunku. Anemometry dźwiękowe dostarczają danych o wysokiej częstotliwości potrzebnych do dokładnego modelowania wydajności turbiny pionowej. Aby skutecznie ustawić wirnik, należy zrozumieć specyficzną dynamikę przepływu wokół budynków lub naturalnych przeszkód.

Projekt fundamentów również znacznie się różni. Turbiny poziome wymagają masywnych, głębokich fundamentów, aby wytrzymać momenty wywracające spowodowane ciągiem na dużych wysokościach. Systemy pionowe rozkładają obciążenia w różny sposób. Niższy środek ciężkości pozwala na zastosowanie alternatywnych typów fundamentów, w tym pali śrubowych lub systemów balastowych, w zależności od warunków gruntowych i ograniczeń zagospodarowania przestrzennego.

Wirniki Savonius: działanie oparte na przeciąganiu i zapewniające wysoki moment obrotowy

Wirniki Savonius działają w oparciu o prostą mechanikę oporu i mechanizmu różnicowego. Wiatr popycha wklęsłą stronę wirnika w kształcie litery S skuteczniej niż stronę wypukłą. Ta różnica powoduje obrót. Turbiny te działają przy niskim współczynniku prędkości obrotowej końcówki (TSR). TSR zazwyczaj pozostaje poniżej 1. Ostrze nie może poruszać się szybciej niż popychający je wiatr. To podstawowe ograniczenie fizyczne ogranicza ich maksymalną prędkość obrotową.

Klasyczne konstrukcje Savonius wykorzystują proste, półcylindryczne ostrza. Spiralne geometrie Savonius skręcają te ostrza wzdłuż osi pionowej. Odmiana spiralna znacznie zmniejsza negatywny opór ostrza powracającego. Wygładza krzywą momentu obrotowego na całym obwodzie. To skręcenie zapobiega martwym punktom powszechnym w standardowych modelach hamulca z dwoma ostrzami.

Modele Savonius należy stosować w zastosowaniach wymagających wysokiego momentu rozruchowego. Przedkładają niezawodność nad surową moc wyjściową. Idealne przypadki użycia obejmują stacje monitorowania poza siecią i zdalne pompowanie wody. Przetrwają ekstremalne warunki pogodowe, w których szybkie turbiny mogą ulec samozniszczeniu.

• Zdalne telekomunikacyjne stacje bazowe wymagające ciągłego ładowania podtrzymującego.

• Pompowanie wody rolniczej w regionach o słabym wietrze.

• Arktyczne stacje badawcze borykające się z poważnymi warunkami oblodzenia.

• Boje nawigacyjne wymagające wytrzymałego i bezobsługowego zasilania.

Inżynierowie muszą zaakceptować znaczne ograniczenia strukturalne i kompromisy w zakresie wydajności. Współczynnik mocy zwykle waha się pomiędzy 15% a 20%. Jest to znacznie poniżej limitu Betza. Wysoki stosunek powierzchni materiału do powierzchni roboczej wpływa na koszty produkcji. Sprawia to również, że wielkogabarytowe turbiny Savonius są fizycznie niepraktyczne i zbyt ciężkie.

Wybór materiałów odgrywa ogromną rolę w konstrukcji Savonius. Aluminium klasy morskiej jest odporne na korozję, ale zwiększa wagę. Kompozyty z poliwęglanu lub włókna szklanego zmniejszają masę, ale wymagają stabilizacji UV. Należy zrównoważyć gęstość materiału z wymaganym momentem rozruchowym. Cięższe wirniki wymagają silniejszych wiatrów, aby pokonać bezwładność spoczynkową, co neguje główną zaletę konstrukcji opartej na oporze.

Projekty H-Rotor (Darrieus): wydajność oparta na udźwigu

Konstrukcje H-Rotor lub Darrieus wykorzystują proste łopatki płata do generowania siły nośnej. Wiatr przepływa przez płat, tworząc różnicę ciśnień. Podnoszenie to ciągnie ostrze do przodu. Wirniki H osiągają znacznie wyższe TSR niż modele oparte na oporze. Wirują szybciej niż sam wiatr. Prędkość ta przekłada się na znacznie lepszą efektywność pozyskiwania energii. Współczynniki mocy mogą sięgać nawet 35% lub 40%.

Projekty Pure Darrieus mają krytyczną wadę. Nie mogą się samoczynnie uruchomić przy słabym wietrze. Przy zerowej prędkości obrotowej kąt natarcia trafia w martwe pasma. Prosty płat nie wytwarza wystarczającej siły nośnej do przodu, aby pokonać bezwładność spoczynkową. Twórcy projektu muszą zintegrować mechanizmy rozruchowe wspomagane silnikiem. Rozwiązania motoryzacyjne połączone z siecią często zapewniają początkowy obrót wymagany do złapania wiatru.

Aby rozwiązać ten problem, cykloturbina oferuje zmodyfikowaną konstrukcję Darrieusa. Posiada ostrza o zmiennym skoku. Układy mechaniczne lub elektroniczne dynamicznie dostosowują kąt natarcia ostrzy podczas obrotu. Ta regulacja eliminuje samoczynnie uruchamiającą się strefę nieczułości. Optymalizuje siłę nośną przy różnych prędkościach wiatru, maksymalizując przechwytywanie energii w szerszym zakresie operacyjnym.

Wyzwania związane z inżynierią konstrukcyjną pozostają poważne. Wysokie prędkości obrotowe generują ekstremalne naprężenia odśrodkowe. W prostych ostrzach występują duże momenty zginające. Wał centralny i łożyska wytrzymują ciągłe, cykliczne obciążenia. Ryzyko zmęczenia materiału wymaga rygorystycznych badań nieniszczących podczas produkcji i częstych inspekcji w terenie.

Przeciągnięcie aerodynamiczne stanowi kolejną przeszkodę operacyjną. Wraz ze wzrostem prędkości wiatru kąt natarcia na wycofującą się łopatę może przekroczyć wartości krytyczne. Powoduje to dynamiczne przeciągnięcie, tworząc wiry, które wywołują silne wibracje. Inżynierowie wykorzystują zaawansowane profile płatów, takie jak NACA 0018 lub 0021, aby opóźnić charakterystykę przeciągnięcia i poszerzyć zakres operacyjny.

Turbiny śrubowe (Gorlov/spiralne): łagodzenie tętnienia momentu obrotowego

Projekty spiralne stanowią znaczący krok ewolucyjny. Dostosowują zasady siły nośnej Darrieusa (turbina śrubowa Gorłowa) i zasady oporu Savoniusa (opór spiralny). Producenci skręcają ostrza wokół środkowej osi pionowej. To przesunięcie geometryczne zmienia sposób interakcji turbiny z napływającym przepływem powietrza.

Podstawowa zaleta inżynieryjna polega na ciągłym włączaniu ostrzy. Proste ostrze uderza w wiatr jednocześnie, wywołując pulsujące siły. Nazywamy to „tętnieniem momentu obrotowego”. Tętnienie momentu obrotowego powoduje katastrofalne zmęczenie wirników H o prostych łopatkach. Spiralne ostrza eliminują tę destrukcyjną pulsację. Część skręconego płata zawsze utrzymuje optymalny kąt natarcia. To drastycznie zmniejsza wibracje i zwiększa trwałość konstrukcji.

Te zalety wprowadzają złożoność produkcji. Wytwarzanie precyzyjnych spiralnych profili wymaga zaawansowanych technik wytwarzania kompozytów. Nie można po prostu wytłaczać aluminium w celu uzyskania tych kształtów. Ta złożoność prowadzi do wyższych początkowych nakładów inwestycyjnych. Zapewnienie jakości staje się trudniejsze i wymaga skanowania laserowego i precyzyjnego wyważania dynamicznego.

Instalacja turbin śrubowych wymaga precyzyjnego ustawienia. Każde odchylenie od rzeczywistej pionowości pogarsza nierównomierne zużycie łożyska. Geodeci używają przepustów laserowych, aby upewnić się, że kołnierz montażowy jest idealnie wypoziomowany. Fundament musi być odporny na osiadanie z biegiem czasu, ponieważ nawet przechylenie o jeden stopień może wprowadzić destrukcyjne harmoniczne do obracającego się zespołu.

Protokoły konserwacji systemów śrubowych skupiają się głównie na integralności powierzchni. Skomplikowane zakrzywione powierzchnie są podatne na erozję powodowaną przez kurz i deszcz. Technicy stosują specjalistyczne taśmy lub powłoki poliuretanowe w celu zabezpieczenia matrycy kompozytowej. Regularne kontrole sprawdzają, czy nie ma rozwarstwień lub mikropęknięć wzdłuż osi skrętu.

Hybrydowe konfiguracje VAWT: niwelowanie luki w oporze podnoszenia

Systemy hybrydowe starają się łączyć najlepsze cechy różnych architektur. Powszechnie stosowane podejście polega na zamontowaniu małego wirnika Savonius bezpośrednio na centralnym wale turbiny H-Rotor Darrieus. Tworzy to zagnieżdżony system z dwoma wirnikami.

Synergia operacyjna napędza ten projekt. Wewnętrzny komponent Savonius zapewnia niezbędny moment rozruchowy przy niskich prędkościach wiatru. Wypycha turbinę poza bezwładność spoczynkową. Gdy system osiągnie wystarczające obroty, zewnętrzne ostrza Darrieusa przejmują kontrolę. Łopatki unoszące napędzają następnie wytwarzanie energii przy wyższych prędkościach.

Musisz dokładnie ocenić opór pasożytniczy. Przy dużych prędkościach obrotowych wirnik z oporem wewnętrznym staje się problemem. Tworzy opór aerodynamiczny. Opór ten nieznacznie ogranicza szczytową wydajność łopatek unoszonych na podnośniku. Inżynierowie muszą ocenić, czy dodatkowa złożoność mechaniczna i zmniejszona moc szczytowa uzasadniają korzyści związane z samorozruchem.

Systemy sterowania turbin hybrydowych wymagają zaawansowanego programowania. Falownik musi płynnie przełączać się między niską prędkością i wysokim momentem obrotowym wirnika wleczonego a dużą prędkością i niskim momentem obrotowym ostrzy podnoszących. Algorytmy śledzenia maksymalnego punktu mocy (MPPT) muszą uwzględniać tę pracę w dwóch trybach, aby zoptymalizować pozyskiwanie energii.

Mechaniczne połączenie pomiędzy dwoma typami wirników wymaga solidnej konstrukcji. Wirniki wewnętrzne i zewnętrzne podlegają różnym siłom aerodynamicznym i współczynnikom rozszerzalności cieplnej. Inżynierowie często używają sprzęgieł elastomerowych lub specjalistycznych pierścieni ślizgowych, aby izolować wibracje i zapobiegać pęknięciom naprężeniowym w punktach mocowania.

Ramy oceny technicznej: wybór odpowiedniego VAWT

Wybór właściwej architektury zależy całkowicie od oceny zasobów wiatrowych. Modele Savonius doskonale sprawdzają się przy słabym, bardzo turbulentnym wietrze. Modele Helical Darrieus wymagają wyższych, stałych wiatrów wielokierunkowych, aby uzasadnić ich koszt. Należy zmapować typ turbiny bezpośrednio na dane anemometru.

Skalowalność i odstępy między tablicami oferują wyjątkowe możliwości. Sąsiednie pionowe turbiny oddziałują aerodynamicznie. Badania wskazują, że blisko rozmieszczone, przeciwbieżne układy zwiększają ogólną wydajność gospodarstwa. Turbiny sprężają i przyspieszają przepływ powietrza pomiędzy sobą. Ten efekt przyspieszonego przepływu zwiększa wydajność jednostek wiatrowych.

Porównaj dokładnie profile akustyczne. Modele z windą generują wyraźny szum aerodynamiczny. Modele przeciągane działają znacznie ciszej. Umieszczone na poziomie podłoża układy napędowe zapewniają ogromne korzyści w zakresie konserwacji we wszystkich typach. Możesz serwisować generatory bez użycia ciężkich dźwigów, co upraszcza przestrzeganie zasad zagospodarowania przestrzennego na obszarach mieszkalnych lub komercyjnych. Planując swoją witrynę, integrując m.in turbina wiatrowa o osi pionowej wymaga dokładnego przeglądu lokalnych rozporządzeń w sprawie hałasu i wymogów dotyczących zapobiegania niepowodzeniom.

Standardy połączeń wzajemnych sieci określają komponenty elektryczne. Należy upewnić się, że wybrana turbina odpowiada wymaganiom lokalnego zakładu energetycznego w zakresie napięcia i częstotliwości. Zabezpieczenie przed wyspą jest obowiązkowe w przypadku systemów przyłączonych do sieci. Falownik musi automatycznie odłączać się od sieci podczas przerw w dostawie prądu, aby chronić pracowników mediów.

Ryzyka wdrożeniowe i strategie łagodzenia

Przedwczesna awaria łożyska głównego stwarza ogromne ryzyko wdrożeniowe. Asymetryczne obciążenie aerodynamiczne nierównomiernie popycha wał centralny. Ten stały nacisk boczny niszczy standardowe łożyska. Należy to złagodzić za pomocą łożysk z lewitacją magnetyczną (maglev) lub łożysk oporowych o dużej wytrzymałości, zaprojektowanych do ciągłych obciążeń bocznych.

Zabezpieczenie przed nadmierną prędkością nie podlega negocjacjom w przypadku modeli z windą. W przeciwieństwie do turbin poziomych, turbiny pionowe nie mogą łatwo odchylać łopatek od wiatru. Musisz szczegółowo opisać solidne mechanizmy hamulcowe. Mechaniczne hamulce tarczowe, spojlery aerodynamiczne i elektromagnetyczne obwody hamulcowe zapobiegają katastrofalnym awariom podczas ekstremalnych wiatrów.

Nagromadzenie lodu stanowi poważne zagrożenie w zimnym klimacie. Lód zmienia profil płata, niszcząc siłę nośną i powodując ogromne braki równowagi. Aktywne łagodzenie obejmuje wewnętrzne elementy grzewcze łopatek lub specjalistyczne powłoki hydrofobowe. Łagodzenie pasywne obejmuje protokoły automatycznego wyłączania wyzwalane przez czujniki temperatury i wibracji.

Uderzenia piorunów mogą zniszczyć elektronikę sterującą i uszkodzić łopatki kompozytowe. Prawidłowe uziemienie jest niezbędne. Inżynierowie instalują piorunochrony w najwyższym punkcie konstrukcji turbiny. Grube przewodniki miedziane bezpiecznie kierują energię uderzenia do głębokiej siatki uziemiającej, omijając wrażliwe łożyska główne i uzwojenia generatora.

Wniosek

Turbiny wiatrowe Savonius, H-Rotor i śrubowe turbiny wiatrowe o osi pionowej rozwiązują inny zestaw problemów operacyjnych. Konstrukcje Savonius zapewniają niezawodny samorozruch i duży moment obrotowy przy niskich prędkościach, podczas gdy wirniki typu H oferują wyższą wydajność aerodynamiczną, gdy dostępny jest wystarczający wiatr i wspomaganie rozruchu. Turbiny śrubowe stanowią użyteczny środek, redukując tętnienia momentu obrotowego, wibracje i cykliczne obciążenia strukturalne.

Najbardziej wydajna turbina na papierze nie jest automatycznie najlepszym wyborem dla prawdziwego projektu. Intensywność turbulencji, średnia prędkość wiatru, wymagania początkowe, ograniczenia akustyczne, pojemność konstrukcyjna, dostęp do konserwacji i narażenie na ekstremalne warunki pogodowe mogą zmienić ostateczną decyzję.

Dlatego niezawodny proces selekcji rozpoczyna się od danych wiatrowych specyficznych dla danego miejsca, a nie samej mocy znamionowej. Dopasowanie właściwości aerodynamicznych turbiny i wymagań mechanicznych do rzeczywistego środowiska instalacji to najbardziej praktyczny sposób na osiągnięcie stabilnej wydajności energetycznej, akceptowalnych wymagań konserwacyjnych i długoterminowej wartości projektu.

Często zadawane pytania

P: Jaka jest różnica między VAWT opartymi na unoszeniu i przeciąganiu?

Odp.: Turbiny oparte na oporze, takie jak Savonius, opierają się na działaniu wiatru popychającego łopatę. Powoduje to wysoki moment rozruchowy, ale niską prędkość obrotową. Turbiny napędzane windą, takie jak Darrieus, wykorzystują płaty do wytwarzania siły nośnej. Dzięki temu mogą obracać się szybciej niż prędkość wiatru, co zapewnia znacznie wyższą ogólną wydajność.

P: Dlaczego turbiny wiatrowe Darrieus mają trudności z samodzielnym uruchomieniem?

Odp.: Przy zerowej prędkości obrotowej kąt natarcia wiatru na prosty płat jest nieoptymalny. Nie generuje wystarczającej siły nośnej do przodu, aby pokonać spoczynkową bezwładność mechaniczną systemu. Aby zacząć się obracać, potrzebna jest siła zewnętrzna.

P: Co to jest cykloturbina i jak rozwiązuje problem samoczynnego uruchamiania?

Odp.: Cykloturbina to wyspecjalizowana odmiana wirnika typu H z łopatkami o zmiennym skoku. Dynamicznie dostosowując kąt natarcia łopatek podczas ich obrotu, generuje dodatnią siłę nośną nawet na postoju. Umożliwia to samoczynny rozruch turbiny bez silnika.

P: W jaki sposób turbina wiatrowa o pionowej osi śrubowej zmniejsza wibracje?

Odp.: Konstrukcja skręconego ostrza zapewnia, że ​​część płata jest zawsze pod optymalnym kątem natarcia. To ciągłe zaangażowanie wygładza siły aerodynamiczne. Eliminuje cykliczne impulsy momentu obrotowego i silne wibracje typowe dla konstrukcji z prostymi ostrzami.

P: Jaka jest maksymalna wydajność turbiny wiatrowej o osi pionowej?

Odp.: Teoretyczny limit Betza dla pozyskiwania energii wiatrowej wynosi 59,3%. Najwyższej klasy turbiny pionowe oparte na podnośnikach osiągają szczytową wydajność od około 35% do 40%. Modele oparte na przeciąganiu zazwyczaj osiągają maksymalną wydajność od 15% do 20%.

P: Czy turbiny wiatrowe o osi pionowej nadają się do użytku w środowiskach miejskich?

O: Tak. Charakteryzują się wszechkierunkową akceptacją wiatru, co pozwala im radzić sobie z chaotycznymi turbulencjami miejskimi. Wytwarzają niższą emisję akustyczną i mają kompaktowe wymiary. Jednakże montaż konstrukcyjny na budynkach wymaga rygorystycznej analizy drgań.

P: W jaki sposób aerodynamiki modelują wydajność turbin wiatrowych o osi pionowej?

Odp.: Inżynierowie używają modeli z pojedynczą rurą strumieniową do podstawowych szacunków. Do szczegółowych obliczeń obciążenia aerodynamicznego wykorzystują modele Double-Multiple Streamtube (DMS). Oprogramowanie do obliczeniowej dynamiki płynów (CFD) zapewnia złożoną wizualizację turbulencji i precyzyjne dane dotyczące interakcji łopatek.
