Istnieje powszechna rozbieżność pomiędzy deklarowaną mocą turbiny wiatrowej na tabliczce znamionowej a jej rzeczywistą produkcją energii w świecie rzeczywistym. Zarządzający obiektami, deweloperzy i właściciele nieruchomości często błędnie obliczają zwrot z inwestycji, ponieważ opierają się na mocy szczytowej, a nie na analizie działania turbiny w zależności od rozkładu prędkości wiatru charakterystycznego dla ich lokalizacji. Turbina o mocy 10 kW rzadko pracuje z mocą 10 kW w sposób ciągły. Zrozumienie tej luki jest niezbędne do dokładnego planowania energetycznego i doboru rozmiaru systemu.
Dekodowanie krzywej mocy – w szczególności zależności pomiędzy prędkością załączenia, mocą znamionową i prędkością wyłączenia – jest jedyną niezawodną metodą sprawdzenia poprawności turbina wiatrowa o osi pionowej do zastosowań komercyjnych lub mieszkaniowych. Poleganie na metrykach jednoliczbowych prowadzi do zbyt małych rozmiarów banków akumulatorów, niespełnienia wymagań dotyczących obciążenia i nieudanych projektów. W tym artykule omówiono mechanikę krzywych mocy, porównano konstrukcje wirników i przedstawiono praktyczne kroki umożliwiające obliczenie rzeczywistej rocznej produkcji energii w oparciu o metodologie przetestowane w praktyce.
Wydajność z tabliczki znamionowej jest sprawą drugorzędną: Moc znamionowa turbiny jest mniej krytyczna dla ROI niż jej wydajność przy średnich prędkościach wiatru charakterystycznych dla Twojej lokalizacji.
Projekt dyktuje krzywą: Turbiny wiatrowe o osi pionowej oparte na przeciąganiu (Savonius) i unoszeniu (Darrieus) charakteryzują się zasadniczo różnymi krzywymi mocy, co wpływa na ich przydatność w środowiskach o słabym i silnym wietrze.
Dane dotyczące lokalizacji są obowiązkowe: Dokładne obliczenia rocznej produkcji energii (AEO) wymagają mapowania krzywej mocy producenta względem rozkładu częstotliwości wiatru specyficznego dla danego miejsca (krzywa Weibulla).
Weryfikacja zmniejsza ryzyko: Niezależne oceny wydajności przeprowadzane przez strony trzecie są niezbędne, aby odfiltrować przesadne twierdzenia producenta dotyczące prędkości włączania i szczytowej wydajności.
Kupujący potrzebują ustandaryzowanych ram, aby ocenić, w jaki sposób turbina przekształca kinetyczną energię wiatru na moc wyjściową elektryczną w różnych warunkach. Krzywa mocy zapewnia dokładne ramy, ilustrując ograniczenia wydajności, progi generacji i wydajność aerodynamiczną przy każdej roboczej prędkości wiatru. Bez zweryfikowanej krzywej mocy przewidywanie uzysku energii jest wyłącznie domysłem.

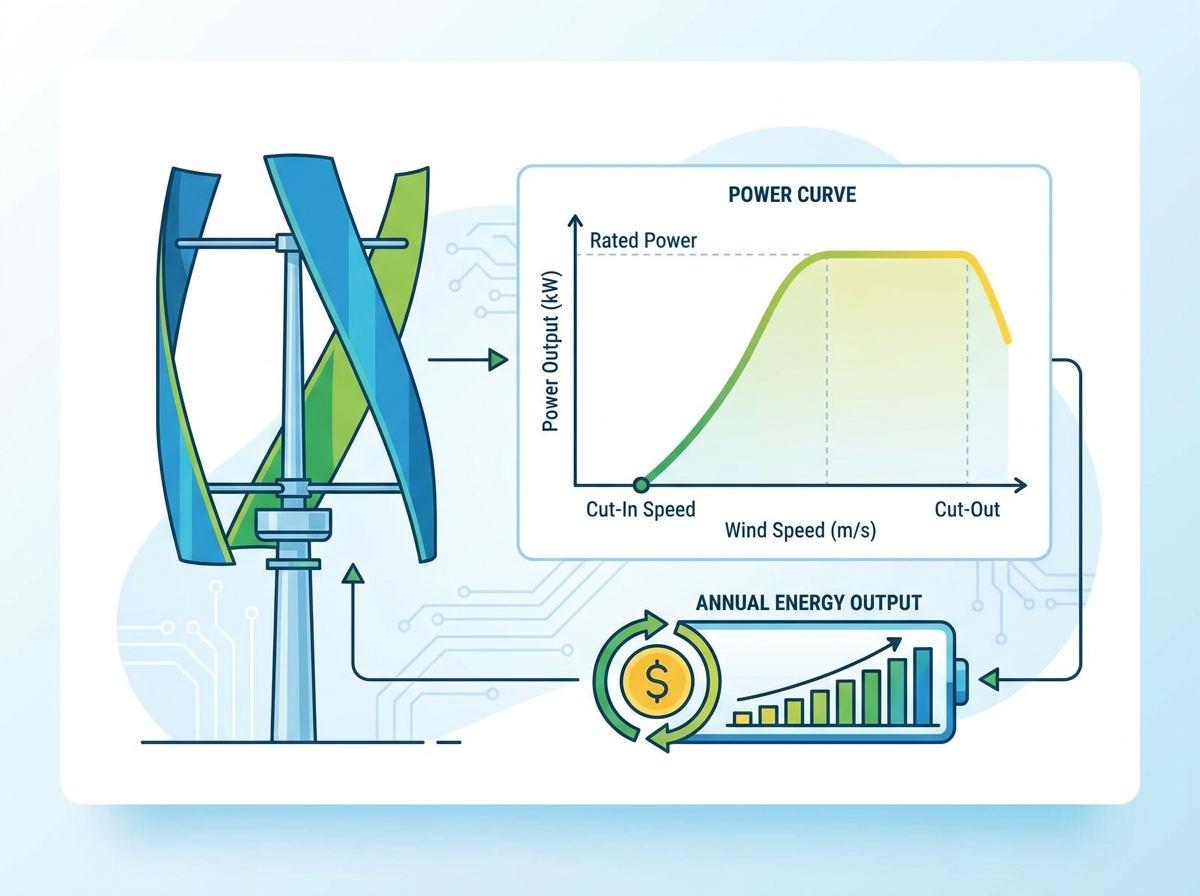

Odczarowanie wizualizacji wymaga spojrzenia na osie. Oś X odwzorowuje prędkość wiatru, zwykle mierzoną w metrach na sekundę (m/s) lub milach na godzinę (mph). Oś Y reprezentuje moc wyjściową, zwykle w watach (W) lub kilowatach (kW). Wykreślenie tych punktów identyfikuje obwiednię operacyjną turbiny, pokazując dokładnie, ile energii jest generowane przy danej prędkości wiatru. Inżynierowie terenowi wykorzystują tę krzywą, aby dopasować optymalny punkt turbiny do najczęstszych prędkości wiatru w danym miejscu.
Aby to zilustrować, rozważmy standardowy zestaw danych dotyczących krzywej mocy dla średniej wielkości turbiny pionowej. Poniższa tabela pokazuje, jak moc wyjściowa skaluje się nieliniowo wraz z prędkością wiatru, aż do osiągnięcia wydajności znamionowej.
Prędkość wiatru (m/s) |
Stan operacyjny |
Moc wyjściowa (W) |
|---|---|---|
0 - 2,5 |
Poniżej przecięcia (bez generacji) |
0 |
3.0 |
Osiągnięto prędkość włączania |
150 |
5.0 |
Rozpędzanie się |
800 |
8.0 |
Strefa Wysokiej Efektywności |
2400 |
11.0 |
Znamionowa prędkość wiatru |
5000 |
14.0 |
Rządzenie / Płaskowyż |
5000 |
18,0+ |
Wycięcie (włączone hamowanie) |
0 |
Prędkość włączania to dokładna prędkość, przy której turbina pokonuje tarcie mechaniczne i opór aerodynamiczny, aby rozpocząć wytwarzanie użytecznej energii elektrycznej. Tarcie mechaniczne pochodzi głównie z łożysk wału głównego i momentu zaczepowego generatora synchronicznego z magnesami trwałymi (PMSG). Niższe prędkości załączania mają kluczowe znaczenie w środowiskach miejskich lub turbulentnych o nierównomiernym przepływie wiatru, umożliwiając systemowi przechwytywanie energii w częstych okresach słabego wiatru.
Ważne jest, aby rozróżnić prędkość wiatru włączającą i dolną prędkość wiatru „rozruchową”. Prędkość rozruchu ma miejsce wtedy, gdy wirnik zaczyna się obracać, ale nie wytwarza użytecznej mocy, dopóki nie osiągnie progu załączenia. Turbina obracająca się powoli przy wietrze o prędkości 2 m/s może wyglądać imponująco, ale jeśli prędkość włączania wynosi 3,5 m/s, do kontrolera ładowania przepływa zero watów.
Znamionowa prędkość wiatru oznacza punkt, w którym turbina osiąga maksymalną reklamowaną moc wyjściową, często nazywaną mocą z tabliczki znamionowej. Po osiągnięciu tej prędkości krzywa mocy zwykle się spłaszcza. Generator i falownik są fizycznie ograniczone do tego limitu, aby zapobiec przegrzaniu i awarii elektrycznej.
Unikaj pułapki zakupowej polegającej na kupowaniu wyłącznie w oparciu o wysoką moc znamionową. Jeśli turbina wymaga znamionowej prędkości wiatru 14 m/s, aby osiągnąć swoją szczytową moc, ale w miejscu instalacji średnia prędkość wiatru wynosi 6 m/s, nigdy nie zdasz sobie sprawy z reklamowanej wydajności. Płacisz za wytrzymałe miedziane uzwojenia i duże falowniki, które pozostaną niedostatecznie wykorzystane przez cały okres użytkowania sprzętu.
Fizyczna wysokość i średnica wirnika określają jego obszar omiatania. W przypadku wirników typu H oblicza się to po prostu jako wysokość pomnożoną przez średnicę. Obszar omiatania bezpośrednio skaluje krzywą mocy, ustalając fizyczny górny limit wychwytywania energii kinetycznej przed uwzględnieniem jakichkolwiek mechanicznych lub aerodynamicznych strat wydajności. Większy obszar omiatany wychwytuje więcej wiatru, przesuwając całą krzywą mocy w górę.
Fizyki nie oszukasz. Jeśli producent twierdzi, że wirnik ma moc wyjściową 10 kW, a jego powierzchnia wynosi zaledwie 3 metry kwadratowe, twierdzenie to jest matematycznie niemożliwe w oparciu o gęstość powietrza i granicę Betza. Ocena zatoczonego obszaru umożliwia szybkie sprawdzenie rzeczywistości pod kątem przesadzonych broszur marketingowych.
Prędkość wyłączenia to prędkość, przy której włączają się układy hamulcowe, aby zatrzymać wirnik. Zapobiega to katastrofalnym awariom konstrukcyjnym lub elektrycznym podczas ekstremalnych warunków pogodowych. Mechanizmy hamujące zwykle zawierają dynamiczne rezystory hamujące (obciążenia zrzutowe), które elektrycznie blokują generator, wspomagane mechanicznymi hamulcami tarczowymi w celu zapewnienia dodatkowego bezpieczeństwa.
Wartości znamionowe prędkości wiatru umożliwiające przeżycie określają bezwzględną maksymalną siłę wiatru, jaką turbina stacjonarna może wytrzymać bez uszkodzenia. Wskaźnik ten jest niezbędny w przypadku instalacji w regionach narażonych na huragany lub o silnych porywach. Solidna wytrzymałość wymaga wytrzymałych odciągów, wzmocnionych mocowań fundamentowych i rozpórek łopatek ze stali o wysokiej wytrzymałości na rozciąganie lub włókna węglowego.
Zrozumienie dwóch głównych architektur pomaga wyjaśnić, w jaki sposób zasady aerodynamiki kształtują odpowiednie krzywe mocy. Konstrukcja wirnika decyduje o tym, czy turbina nadaje się do momentu obrotowego przy niskich prędkościach, czy do wydajności przy dużych prędkościach. Musisz dopasować typ rotora do konkretnego reżimu wietrzności w Twojej lokalizacji.
Wirniki Savonius działają na zasadzie oporu, pchając pod wiatr jak żagiel. Tworzy to profil operacyjny o wysokim momencie obrotowym i niskiej prędkości. Charakterystyka krzywej mocy konstrukcji Savonius obejmuje niższe prędkości załączania i doskonałe możliwości samorozruchu. Zaczynają się obracać przy bardzo lekkim wietrze bez pomocy zewnętrznej.
Jednakże doświadczają szybkiego plateau mocy wyjściowej i mają niższą ogólną wydajność aerodynamiczną. Nieodłączny opór na ostrzu powracającym (strona poruszająca się pod wiatr) ogranicza ich maksymalną prędkość obrotową. Turbiny Savonius rzadko przekraczają współczynnik prędkości obrotowej końcówki (TSR) wynoszący 1,0, co oznacza, że końcówka łopaty porusza się dokładnie z prędkością wiatru.
Idealny do bardzo turbulentnych środowisk miejskich na poziomie gruntu.
Doskonały do wież telekomunikacyjnych poza siecią, wymagających niezawodnego ładowania podtrzymującego.
Preferowany, gdy prostota mechaniczna i niskie koszty utrzymania przewyższają szczytową wydajność energetyczną.
Nadaje się do ekstremalnie zimnych klimatów, gdzie gromadzący się lód może zablokować płaty nośne.
Wirniki Darrieusa, w tym wirniki typu H i warianty śrubowe, wykorzystują kształty płatów do generowania siły nośnej, co skutkuje dużą prędkością obrotową. Ich krzywe mocy wykazują wyższą sprawność szczytową i większy uzysk energii przy wyższych prędkościach wiatru. Dobrze zaprojektowana turbina Darrieusa może osiągnąć TSR od 3,0 do 4,0, dzięki czemu łopatki obracają się znacznie szybciej niż prędkość wiatru w otoczeniu.
Kompromisem jest słaba zdolność do samostartu. Płaty nie są w stanie wytworzyć wystarczającej siły nośnej podczas postoju. Często wymagają zewnętrznych silników, konstrukcji hybrydowych (zawierających mały wirnik Savonius wewnątrz łopatek Darrieusa) lub wyższych prędkości włączania, aby zainicjować obrót, zanim przejmą kontrolę siły nośne. Jednak po włączeniu ich krzywa mocy gwałtownie rośnie, co czyni je znacznie lepszymi w zakresie wytwarzania energii masowej na otwartych obszarach o silnym wietrze.
Przejście od teoretycznych wskaźników turbin do obliczania rzeczywistych zysków finansowych i energetycznych wymaga danych specyficznych dla danego miejsca. Sama krzywa mocy nie mówi, ile energii wygenerujesz w ciągu roku. Należy połączyć możliwości turbiny z realiami meteorologicznymi panującymi w danym miejscu.
Aby obliczyć roczną produkcję energii (AEO), należy nałożyć krzywą mocy turbiny na wykres rozkładu prędkości wiatru Weibulla dla konkretnej lokalizacji geograficznej. Krzywa Weibulla to funkcja gęstości prawdopodobieństwa, która pokazuje częstotliwość różnych prędkości wiatru w Twojej lokalizacji. Opiera się na dwóch parametrach: współczynniku kształtu (k), który wskazuje zmienność prędkości wiatru, oraz współczynniku skali (c), który odnosi się do średniej prędkości wiatru.
Mnożąc godziny spędzone przy każdej prędkości wiatru przez moc wyjściową przy tej prędkości, określasz całkowity uzysk energii. Na przykład, jeśli w Twojej lokalizacji występują wiatry o prędkości 6 m/s przez 1200 godzin w roku, a turbina generuje 1 kW przy prędkości 6 m/s, ten konkretny moduł wiatrowy wnosi 1200 kWh do całkowitej rocznej sumy. Powtarzasz to obliczenie dla każdego przedziału prędkości wiatru, aby znaleźć ostateczny AEO.
Opieranie się wyłącznie na średnich rocznych prędkościach wiatru może poważnie zafałszować prognozy ROI. Wiatr rzadko jest stały przez cały rok. W danym miejscu prędkość może wynosić średnio 6 m/s rocznie, ale zimą średnio 9 m/s, a latem średnio 3 m/s. Jeśli Twój obiekt wymaga dużego obciążenia klimatyzacją w lecie, sama turbina wiatrowa nie będzie w stanie sprostać temu sezonowemu zapotrzebowaniu.
Generowanie miesięcznych lub sezonowych krzywych mocy pomaga ocenić wydajność w różnych sezonowych warunkach wiatrowych. Umożliwia to dostosowanie przewidywanej produkcji energii do sezonowego zapotrzebowania na energię. Inżynierowie terenowi wykorzystują te dane sezonowe do doboru systemów hybrydowych, łącząc turbinę wiatrową z panelami słonecznymi, których szczyt osiągany jest w letnich miesiącach przy słabym wietrze.
Konstrukcje z osią pionową lepiej radzą sobie z wiatrami dookólnymi i turbulentnymi niż tradycyjne turbiny. Nie muszą odchylać się (obracać), aby stanąć twarzą w twarz z wiatrem, co pozwala im wychwytywać energię z szybko zmieniających się podmuchów. Zaleta ta często odzwierciedla się w wyższych rzeczywistych uzyskach w środowiskach miejskich w porównaniu z teoretycznymi krzywymi mocy uzyskanymi z testów gładkiego przepływu laminarnego.
Do dokładnego modelowania AEO należy zawsze używać danych z anemometru wysokości piasty, a nie danych o pogodzie na regionalnych lotniskach. Dane lotniskowe są mierzone z odległości 10 metrów na szeroko otwartych polach. Jeśli instalujesz turbinę w 5-piętrowym budynku komercyjnym otoczonym innymi konstrukcjami, uskok wiatru i turbulencje drastycznie zmienią profil wiatru. Instalacja anemometru rejestrującego dane w dokładnie zaplanowanym miejscu montażu na co najmniej 90 dni to jedyny sposób na zapewnienie wiarygodnych danych dotyczących wiatru.
Kontekstualizacja wydajności w porównaniu ze standardowymi turbinami wiatrowymi o osi poziomej (HAWT) zapewnia wyraźniejszy obraz ogólnej wartości i przydatności zastosowania. Każdy projekt spełnia inne wymagania operacyjne i ograniczenia miejsca.
HAWT generalnie charakteryzują się lepszymi krzywymi mocy i wyższą ogólną wydajnością, często zbliżającą się do 40-50% wydajności aerodynamicznej na metr kwadratowy powierzchni omiatanej. Przechwytują więcej energii w płynnych, laminarnych przepływach wiatru. Jednak HAWT cierpią na „opóźnienie odchylenia”, gdy kierunek wiatru szybko się zmienia. Turbina musi się fizycznie obracać, aby skierować się w stronę nowego kierunku wiatru, co powoduje utratę czasu generacji i utratę wydajności aerodynamicznej podczas przejścia.
Konstrukcje pionowe generują energię w sposób ciągły niezależnie od kierunku wiatru, zapobiegając stratom związanym z odchyleniem. W bardzo turbulentnym środowisku, takim jak dachy, grzbiety górskie lub kaniony miejskie, turbina pionowa często będzie działać lepiej niż turbina pozioma o tym samym obszarze po prostu dlatego, że nigdy nie przestaje generować podczas szybkich zmian wiatru.
W wielu scenariuszach niższa wydajność szczytowa jest akceptowalnym kompromisem. Niższy profil akustyczny turbiny pionowej i mniejszy ślad przestrzenny często uzasadniają jej zastosowanie zamiast HAWT. Turbiny poziome generują znaczny hałas w postaci wirów szczytowych, tworząc rytmiczny „szum”, który narusza przepisy dotyczące hałasu w budynkach mieszkalnych. Turbiny pionowe działają przy niższych przełożeniach prędkości obrotowej końcówki, drastycznie zmniejszając hałas aerodynamiczny.
Co więcej, zarządy zagospodarowania przestrzennego często odrzucają turbiny poziome ze względu na wpływ wizualny i ryzyko odrzucenia łopat. Turbiny pionowe mają bardziej zwarty, wizualnie zamknięty profil, który jest łatwiejszy do dopuszczenia w gęsto zaludnionych obszarach. Oceniając krzywą mocy, należy wziąć pod uwagę te realia, które pozwalają na to; wysokowydajny HAWT generuje zerową moc, jeśli miasto odmówi wydania pozwolenia na budowę.
Ochrona inwestycji wymaga zidentyfikowania typowych pułapek na rynku małych i średnich turbin wiatrowych. Twierdzenia producenta należy sprawdzić pod kątem praw fizycznych i niezależnych testów. Branża jest niestety nękana przesadnymi materiałami marketingowymi.
Niezbędne jest wykrywanie nierealistycznych krzywych mocy. Uważaj na zakręty, które przekraczają granicę Betza wynoszącą 59,3% wydajności aerodynamicznej lub wymagają ogromnej mocy przy nieprawdopodobnie niskich prędkościach wiatru. Jeśli producent twierdzi, że wirnik ma tylko 2 metry wysokości i 2 metry szerokości, moc wyjściowa wynosi 5 kW przy 5 m/s, matematyka jest fałszywa.
Przed sfinalizowaniem zamówienia zawsze żądaj certyfikacji strony trzeciej, takiej jak SWCC (Small Wind Certification Council) lub normy IEC 61400. Zweryfikowane dane są jedyną wiarygodną podstawą do wyliczenia ROI. Jeśli producent odmówi dostarczenia surowych danych dotyczących krzywej mocy lub raportów z niezależnych testów, należy je natychmiast zdyskwalifikować. Jeśli potrzebujesz pomocy w weryfikacji specyfikacji, możesz to zrobić skontaktuj się z nami w celu niezależnej recenzji proponowanego sprzętu.
Cykliczne obciążenie aerodynamiczne nieodłącznie związane z działaniem osi pionowej wpływa na długoterminową niezawodność mechaniczną. Podczas każdego obrotu na ostrza działają zmienne siły – poruszające się pod wiatr, w poprzek wiatru i wycofujące się przed wiatrem. Powoduje to ciągłe zginanie i naprężenie rozpórek ostrzy i wału głównego.
W obliczeniach AEO i ROI w cyklu życia należy uwzględnić spadek mocy w czasie spowodowany zużyciem łożysk i generatorów. Łożyska stożkowe w końcu ulegną zużyciu, zwiększając tarcie mechaniczne i zwiększając prędkość zacięcia. Regularne harmonogramy konserwacji, obejmujące smarowanie łożysk, kontrolę momentu obrotowego śrub i inspekcję łopatek, mają kluczowe znaczenie dla utrzymania krzywej mocy przez cały okres eksploatacji turbiny.
Turbina wiatrowa o osi pionowej jest opłacalną inwestycją tylko wtedy, gdy jej konkretna krzywa mocy pokrywa się ze zweryfikowanym profilem wiatrowym w miejscu instalacji. Należy nadać priorytet projektom Savonius dla środowisk o słabym wietrze i dużych turbulencjach, gdzie kluczowa jest niezawodność i samoczynny rozruch. Wybierz projekty Darrieus dla lokalizacji o większym wietrze, wymagających większego uzysku energii, pod warunkiem, że problemy z samorozruchem zostaną odpowiednio złagodzone dzięki projektom hybrydowym lub wspomaganiu silnika.
Kolejne kroki wdrożenia obejmują:
Zainstaluj anemometr rejestrujący dane dokładnie na zamierzonej wysokości piasty, aby rejestrować prędkości wiatru i intensywność turbulencji specyficzne dla danego miejsca przez co najmniej 90 dni.
Żądaj surowych, nieskorygowanych danych krzywej mocy i raportów certyfikacyjnych innych firm od producentów z krótkiej listy.
Wykonaj niezależne modelowanie AEO, nakładając zweryfikowaną krzywą mocy na specyficzne dane dystrybucji Weibulla dla Twojej lokalizacji.
Oblicz sezonowe uzyski energii, aby upewnić się, że moc wyjściowa turbiny jest zgodna z miesiącami szczytowego zapotrzebowania na energię w Twoim obiekcie.
Ustal harmonogram konserwacji zapobiegawczej, koncentrując się na smarowaniu łożysk i momencie obrotowym amortyzatora, aby zapobiec pogorszeniu się krzywej mocy w miarę upływu czasu.
Odp.: Dobra prędkość włączania zazwyczaj mieści się w zakresie od 2 do 3 metrów na sekundę (4,5 do 6,7 mil na godzinę). Niższe prędkości załączenia pozwalają turbinie na wcześniejsze rozpoczęcie wytwarzania energii, co jest bardzo korzystne w środowiskach miejskich lub przy słabym wietrze, gdzie podmuchy o dużej prędkości są rzadkie.
Odp.: Oblicz AEO, mnożąc moc wyjściową przy każdej prędkości wiatru (z krzywej mocy producenta) przez liczbę godzin, w których w Twojej lokalizacji występuje określona prędkość wiatru w ciągu roku. Dane godzinowe pochodzą z wykresu rozkładu Weibulla specyficznego dla danego miejsca.
Odp.: Generalnie mają niższą wydajność, ponieważ podczas obrotu niektóre łopaty poruszają się pod wiatr, tworząc opór. Ponadto często działają bliżej ziemi, gdzie prędkość wiatru jest niższa i bardziej turbulentna w porównaniu do większych wysokości wykorzystywanych przez turbiny poziome.
Odp.: Kiedy prędkość wiatru przekracza limit wyłączenia, włącza się układ hamulcowy turbiny. Zwykle obejmuje to dynamiczne hamowanie elektryczne, a następnie mechaniczne hamulce tarczowe. Zatrzymuje to obracanie się wirnika, aby zapobiec uszkodzeniom mechanicznym, uszkodzeniom konstrukcyjnym lub spaleniu generatora.
Odp.: Nie, turbiny Savonius są oparte na oporze oporu i posiadają doskonałe możliwości samostartu. Zwykle mają bardzo niskie prędkości załączania, co pozwala im rozpocząć obracanie się i wytwarzanie energii przy lekkim wietrze, bez potrzeby stosowania zewnętrznych rozruszników.
Odp.: Powierzchnia omiatania określa całkowitą ilość energii wiatrowej, którą turbina może przechwycić. Większy obszar omiatania wychwytuje więcej energii kinetycznej, co przesuwa całą krzywą mocy w górę, co skutkuje wyższą potencjalną mocą wyjściową przy wszystkich operacyjnych prędkościach wiatru.
