Контрольный список фундамента башни ветряных турбин: грунт, анкеры и нагрузки

Коммерческая жизнеспособность ветроэнергетического проекта полностью зависит от целостности фундамента. Разрушение фундамента приводит к катастрофическим простоям, очень сложной структурной модернизации или полной потере активов. Проектирование с учетом экстремальных динамических нагрузок, изменяющихся геотехнических условий и строгих требований не оставляет права на ошибку. Команды по закупкам и проектированию сталкиваются с огромным давлением. Они должны строго придерживаться сложных инженерных рамок, таких как серия IEC 61400.

Перед нами стоит серьезная задача: найти баланс между быстрым развертыванием проектов и структурной устойчивостью. Неоптимальные оценки площадки обычно ставят под угрозу долгосрочную производительность турбины. Мы предоставляем четкую систему оценки для разработчиков и групп инженеров по закупкам. Вы можете использовать это руководство для оценки данных объекта, структурного оборудования и возможностей подрядчика перед завершением разработки любого проекта фундамента. Этот контрольный список поможет вам устранить дорогостоящие «слепые зоны». Это позволит вашей команде обеспечить надежную, отвечающую требованиям и очень надежную установку.

Ключевые выводы

• Геотехнические данные диктуют модель: неглубокие гравитационные фундаменты по сравнению с глубокими свайными фундаментами должны оцениваться строго на основе локальной несущей способности почвы и данных о уровне грунтовых вод.

• Целостность анкерного болта является основным вектором разрушения: неоптимальное натяжение или усталость материала в анкерной клетке являются основной причиной нарушения конструкции.

• Динамические нагрузки требуют консервативного моделирования: при оценке необходимо учитывать не только статический собственный вес, но и аэродинамические опрокидывающие моменты и постоянную рабочую вибрацию.

• Обеспечение качества реализации не подлежит обсуждению: даже идеальные конструкции терпят неудачу без строгого контроля за затвердеванием бетона, нанесением раствора и испытанием на растяжение после установки.

Бизнес-риск неоптимального проектирования фундамента

Инженерные ошибки на этапе проектирования фундамента влекут за собой огромные финансовые последствия. Когда фундамент оседает неравномерно или структурный раствор разрушается, в результате возникает повреждение всей турбины. Операторы часто сталкиваются с серьезными эксплуатационными ограничениями. В крайних случаях происходит полный катастрофический коллапс. Вы должны взвесить разницу в стоимости между первоначальным обеспечением качества и восстановлением после строительства. Инъекции эпоксидной смолы, микросваи и ретроактивное усиление конструкции стоят в геометрической прогрессии, чем проведение тщательных первоначальных обследований объекта.

Структурный интерфейс действует как центральная нервная система установки. Критическая связь между Полюс башни ветряной турбины и бетонное основание определяют жизненный цикл всего агрегата. Если эта связь ухудшается, гармонические колебания усиливаются. Эти вибрации вызывают разрушительные циклы усталости прямо в гондоле и коробке передач.

Оценка фонда требует четко определенных критериев успеха. При рассмотрении первоначальных инженерных отчетов мы ищем три непреложных результата:

1. Гарантия срока службы конструкции: фундамент должен гарантировать срок эксплуатации от 20 до 30 лет без необходимости капитального структурного ремонта.

2. Строгие допуски на расчет: База должна поддерживать нулевую дифференциальную осадку за пределами жестких эксплуатационных пределов, указанных производителем турбины.

3. Соответствие нормам: проект должен обеспечивать поддающееся проверке соответствие местным нормам гражданского строительства и международным стандартам.

Геотехническая оценка: проверка состояния почвы и площадки

Исследования объекта составляют основу любого успешного ветроэнергетического проекта. Вы не можете полагаться на средние показатели почвы по региону. Инженеры должны пробурить скважины для каждого запланированного места установки турбины. Необходимые данные включают стратификацию грунта, прочность на сдвиг, несущую способность и профили сейсмической активности. Мы используем такие инструменты, как тестирование конусного проникновения (CPT), для сбора точных подземных показателей.

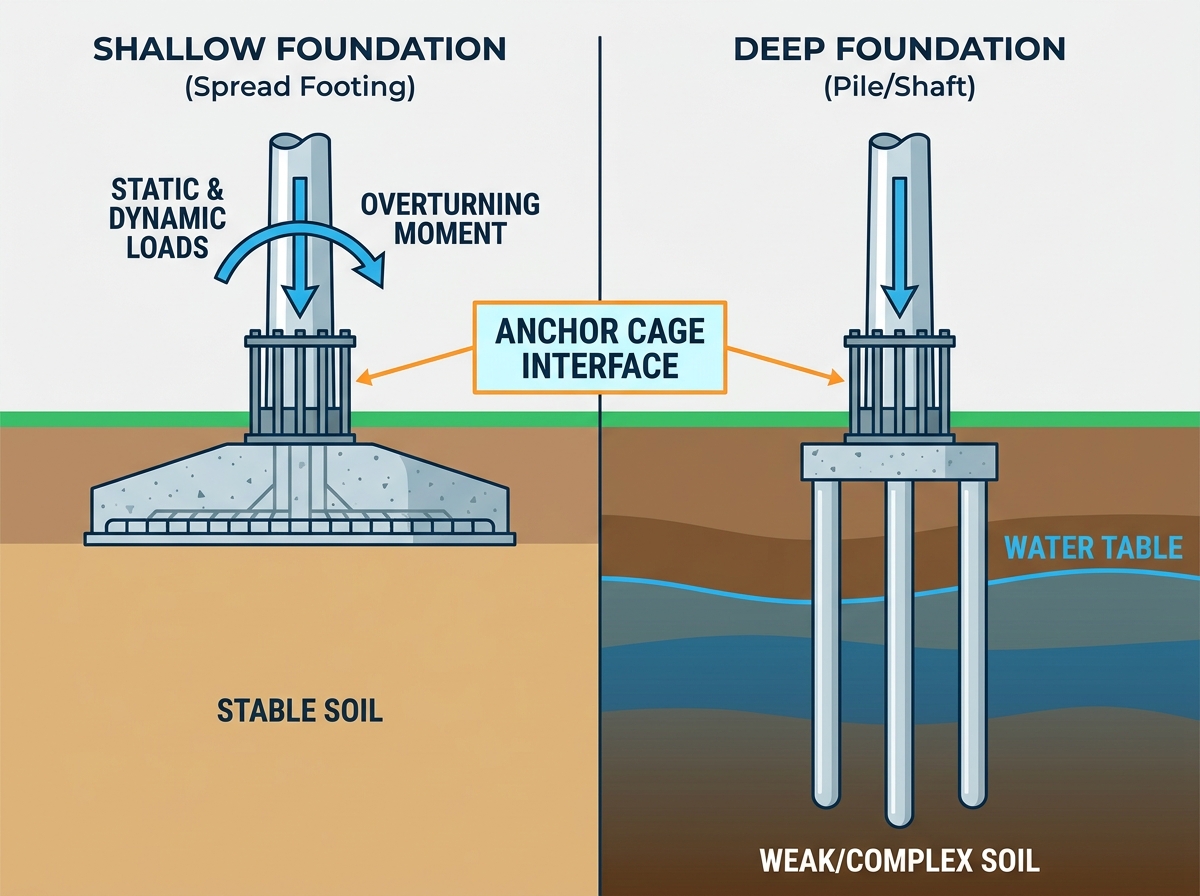

Вы должны оценивать категории фундаментов строго по этим эмпирическим данным о почве. Различные типы почв требуют разных инженерных подходов. Выбор неправильного типа фундамента резко увеличивает риск проекта.

Таблица: Типы фундаментов и сравнение данных о почве

Риски реализации усиливаются, когда в геотехнических отчетах не учитываются долгосрочные факторы окружающей среды. Неспособность учесть долгосрочные колебания уровня грунтовых вод часто приводит к катастрофе. Высокий уровень воды снижает эффективную нагрузку на почву. Во время сейсмического события это вызывает разжижение почвы. Разжижение заставляет почву вести себя как жидкость, мгновенно разрушая опору фундамента и наклоняя турбину.

Оценка анкерных болтов и клеток фундамента ветряной турбины

Анкерная клетка служит критической точкой перехода между гибкой стальной башней и жестким бетонным фундаментом. Оценка оборудования требует строгого внимания к характеристикам материалов. Инженеры должны проверить требования к пределу текучести для Анкерные болты фундамента ветряной турбины . Эти компоненты обычно соответствуют стандартам ISO 898-1 для высокопрочной стали. Низкокачественные стальные сплавы быстро выходят из строя при динамических ветровых нагрузках.

Мы должны внимательно изучить конструкцию и механику передачи нагрузки. Конструкция анкерного каркаса распределяет экстремальные растягивающие и сжимающие усилия глубоко в бетонной матрице. Когда ветер толкает турбину назад, передние болты испытывают сильное натяжение. Одновременно задние болты подвергаются интенсивному сжатию. Оптимально расположенное закладное кольцо предотвращает растрескивание бетона под действием эффекта качелей.

Снижение усталости и отказов требует превентивного проектирования. Перед покупкой необходимо тщательно оценить гарантии производителя. Ищите надежную защиту от коррозии, например, горячее цинкование, соответствующее точным стандартам ISO. Кроме того, укажите конструкции резьбы, устойчивые к усталости. Накатанная резьба обычно обеспечивает более высокую усталостную прочность по сравнению с нарезанной резьбой.

Соображения после установки имеют такое же значение, как и первоначальный дизайн. Вы должны оценить осуществимость будущих протоколов обслуживания.

• Натяжение болтов: могут ли ремонтные бригады легко получить доступ к болтам с помощью гидравлических инструментов для натяжения?

• Неразрушающий контроль (NDT): достаточно ли зазора для проведения ультразвукового контроля с фазированной решеткой на валах болтов?

• Доступ для замены: допускает ли конструкция выборочную замену болтов в случае возникновения сильной локальной коррозии?

Моделирование нагрузки: статические, динамические и аэродинамические силы

Ветровые турбины выдерживают хаотическую смесь физических сил. Обеспечение предлагаемого Конструкция фундамента башни ветряной турбины адекватно рассчитывает три основные силы, что имеет первостепенное значение для безопасности. Ваши инженерные модели должны включать перекрывающиеся размеры нагрузки, чтобы отражать реальную работу.

Диаграмма: Матрица оценки модели инженерной нагрузки

Скептические контрольные точки необходимы на этапе рассмотрения проекта. Вы должны активно проверять предположения о нагрузке. Никогда не принимайте обобщенные средние показатели по отрасли для ветровых классов. Убедитесь, что все математические модели соответствуют спецификациям конкретного производителя турбины (OEM). Фундамент, спроектированный для типовой турбины мощностью 2 МВт, выйдет из строя, если фактическая установленная турбина будет иметь немного больший диаметр ротора. Проверьте силы отклонения от курса и модели асимметричного накопления льда, чтобы обеспечить действительно консервативную конструкцию.

Риски реализации и логика составления короткого списка подрядчиков

Даже идеально смоделированный фундамент потерпит неудачу, если гражданское исполнение окажется неэффективным. Оценка опыта подрядчика является важным этапом закупок. Вы должны просмотреть их прошлые характеристики на аналогичных турбинах класса МВт. Проверить их ознакомление с терморегулированием массового бетона. Проверьте их историческую приверженность исключительно жестким строительным допускам.

Мы контролируем несколько важных контрольных точек обеспечения качества (QA) во время строительства:

• Размещение арматурного стержня и анкерного каркаса: геодезисты должны проверить точное выравнивание и ориентацию болтового каркаса перед заливкой бетона. Несоосность всего лишь в миллиметры препятствует правильному соединению фланцев башни.

• Протоколы отверждения бетона: Массивные гравитационные фундаменты во время отверждения выделяют огромное количество тепла гидратации. Подрядчики должны управлять этим теплом с помощью мониторинга термопар, чтобы предотвратить катастрофическое термическое растрескивание. Пиковые внутренние температуры должны строго контролироваться.

• Нанесение раствора: Для соединения башни с фундаментом требуется специальный высокопрочный, устойчивый к усталости раствор. Инспекторы должны оценить смешивание раствора, температуру нанесения и процессы отверждения без пустот.

Ваши следующие действия должны быть сосредоточены на строгости закупок. Структурируйте свои запросы предложений (RFP), чтобы требовать подробную информацию. Требуйте от всех подрядчиков, участвующих в тендере, детальных планов контроля качества (QCP). Кроме того, обязать независимые сторонние испытания прочности бетона на сжатие и качества стальной арматуры. Не позволяйте генеральному подрядчику самостоятельно сертифицировать важные этапы работ по материалам.

Заключение

Надежный фундамент ветряной турбины является результатом консервативного моделирования нагрузок, точного геотехнического соответствия и безупречного выполнения сборки анкерных болтов. Пропуск этапов оценки почвы или принятие дешевого оборудования создает неприемлемый профиль риска для всего жизненного цикла актива.

Используйте этот контрольный список для тщательного аудита предварительных инженерных отчетов. Оспорьте предположения поставщиков относительно ветровых нагрузок и динамики уровня грунтовых вод. Наконец, окончательно составьте окончательные списки строительных подрядчиков, основываясь исключительно на поддающихся проверке результатах контроля качества массового бетона.

Часто задаваемые вопросы

Вопрос: Каков стандартный расчетный срок службы фундамента башни ветряной турбины?

Ответ: Обычно срок службы составляет 20–30 лет, что соответствует сроку эксплуатации турбины, при условии проведения планового технического обслуживания и проверок натяжения.

Вопрос: Можно ли заменить анкерные болты фундамента ветряной турбины, если они повреждены?

Ответ: Это очень сложно и дорого. Большинство конструкций полагаются на резервирование и последующее натяжение. Полная замена часто требует специальных методов извлечения керна и модернизации.

Вопрос: Насколько допустима дифференциальная осадка фундамента ветряной турбины?

Ответ: Допуски чрезвычайно малы (часто менее 3–5 мм/м наклона), чтобы предотвратить катастрофические изменения динамического распределения нагрузки и опрокидывающих моментов. Характеристики зависят от производителя турбины.
