Los sistemas autónomos de energía renovable sufren de intermitencia inherente. La producción solar disminuye durante la noche y durante el invierno, mientras que los patrones del viento fluctúan de manera impredecible durante los días pico de verano. Intentar cerrar estas brechas generacionales con bancos de baterías de gran tamaño requiere un capital enorme y un potencial de almacenamiento de desechos. Integrando un La turbina eólica de eje vertical con un conjunto solar fotovoltaico (PV) ofrece un perfil de generación equilibrado, compensando las caídas estacionales y diurnas. Sin embargo, este enfoque híbrido introduce relaciones de tamaño complejas, conflictos con el controlador de carga y desafíos de integración estructural. La implementación exitosa de una microrred híbrida solar-eólica requiere auditorías de carga precisas, datos ambientales específicos del sitio y un marco de configuración estricto. Los ingenieros e instaladores deben garantizar que ambos sistemas funcionen sinérgicamente sin cuellos de botella en el inversor o el banco de baterías. Esta guía detalla las metodologías exactas para dimensionar, configurar y mantener un sistema robusto de energía renovable de doble fuente.
Generación complementaria: un sistema híbrido del tamaño adecuado aprovecha las compensaciones estacionales y diurnas (solar para el verano/día, viento para el invierno/noches) para reducir los requisitos generales de capacidad de la batería.
Separación del controlador: las entradas solares y eólicas poseen comportamientos de voltaje drásticamente diferentes; Requieren controladores de carga de doble entrada dedicados o especializados, junto con cargas de desvío (descarga) obligatorias para la turbina.
Viabilidad del sitio sobre las especificaciones: La potencia nominal de una turbina eólica de eje vertical es irrelevante sin un flujo de viento laminar (no turbulento), y generalmente requiere instalaciones a al menos 20 metros (60 pies) sobre los obstáculos del suelo.
Realidades estructurales: Los VAWT montados en techos introducen importantes riesgos de vibración y fatiga estructural; Los mástiles montados en el suelo son el estándar de la industria para la confiabilidad a largo plazo.
Depender de una única fuente renovable obliga a un ciclo profundo de la batería. Cuando los paneles solares dejan de producir al atardecer, el banco de baterías soporta toda la carga del sitio hasta la mañana. Esta descarga profunda diaria acelera la degradación química, provocando una sulfatación severa en los bancos de plomo-ácido y consumiendo rápidamente el ciclo de vida finito de las celdas de fosfato de hierro y litio (LiFePO4). Las fuentes duales mantienen un estado de carga (SoC) promedio más alto. La energía eólica frecuentemente alcanza su punto máximo durante las horas nocturnas o en condiciones de tormenta cuando la producción solar cae a cero. Este perfil de generación complementario reduce la profundidad de descarga (DoD). Mantener el banco de baterías por encima del 50 % de SoC en lugar de agotarlo al 20 % extiende la vida útil operativa del sistema de almacenamiento en años, lo que mejora directamente la confiabilidad del sistema.
A La turbina eólica de eje vertical proporciona ventajas mecánicas específicas sobre las turbinas eólicas de eje horizontal (HAWT) para microrredes híbridas. Los VAWT presentan aceptación del viento omnidireccional. No requieren un cojinete de guiñada mecánico ni una aleta caudal para seguir los cambios de dirección del viento. Esto los hace muy efectivos en entornos turbulentos o áreas con patrones de viento que cambian rápidamente. También cuentan con velocidades de conexión más bajas, generando energía utilizable en brisas más ligeras que dejarían un HAWT estacionario. Además, su huella espacial más reducida y su menor relación de velocidad de la punta de la hoja dan como resultado un funcionamiento más silencioso, lo que los hace adecuados para entornos residenciales o comerciales ligeros donde un HAWT masivo violaría las ordenanzas de zonificación.
Característica |
Turbina eólica de eje vertical (VAWT) |
Turbina eólica de eje horizontal (HAWT) |
|---|---|---|
Dirección del viento |
Omnidireccional (Acepta viento desde 360 grados) |
Direccional (Requiere mecanismo de guiñada) |
Velocidad de conexión |
Bajo (normalmente 2-3 m/s) |
Moderado a alto (normalmente 3-5 m/s) |
Nivel de ruido |
Bajo (relación de velocidad de punta más baja) |
Alto (swoosh aerodinámico desde altas RPM) |
Acceso de mantenimiento |
Generador a menudo ubicado en la base. |
Generador ubicado en lo alto de la torre. |
Requisito de espacio |
Huella vertical compacta |
Requiere un gran espacio libre para el diámetro de la hoja |
El establecimiento de métricas estrictas para una implementación híbrida dicta el enfoque de ingeniería. El objetivo principal es lograr una autonomía energética del 95 % o más, minimizando el tiempo de funcionamiento del generador o la dependencia de la red. Un sistema bien diseñado reduce el tamaño del banco de baterías requerido entre un 20 % y un 30 % en comparación con una instalación exclusivamente solar. Mantener una regulación de voltaje estable a través de entradas fluctuantes requiere una programación precisa del controlador de carga. La optimización del coeficiente general de rendimiento del sistema se basa en equilibrar las salidas máximas de ambas fuentes de generación con el perfil de carga diario, asegurando que ninguna fuente se corte excesivamente debido a un banco de baterías lleno.

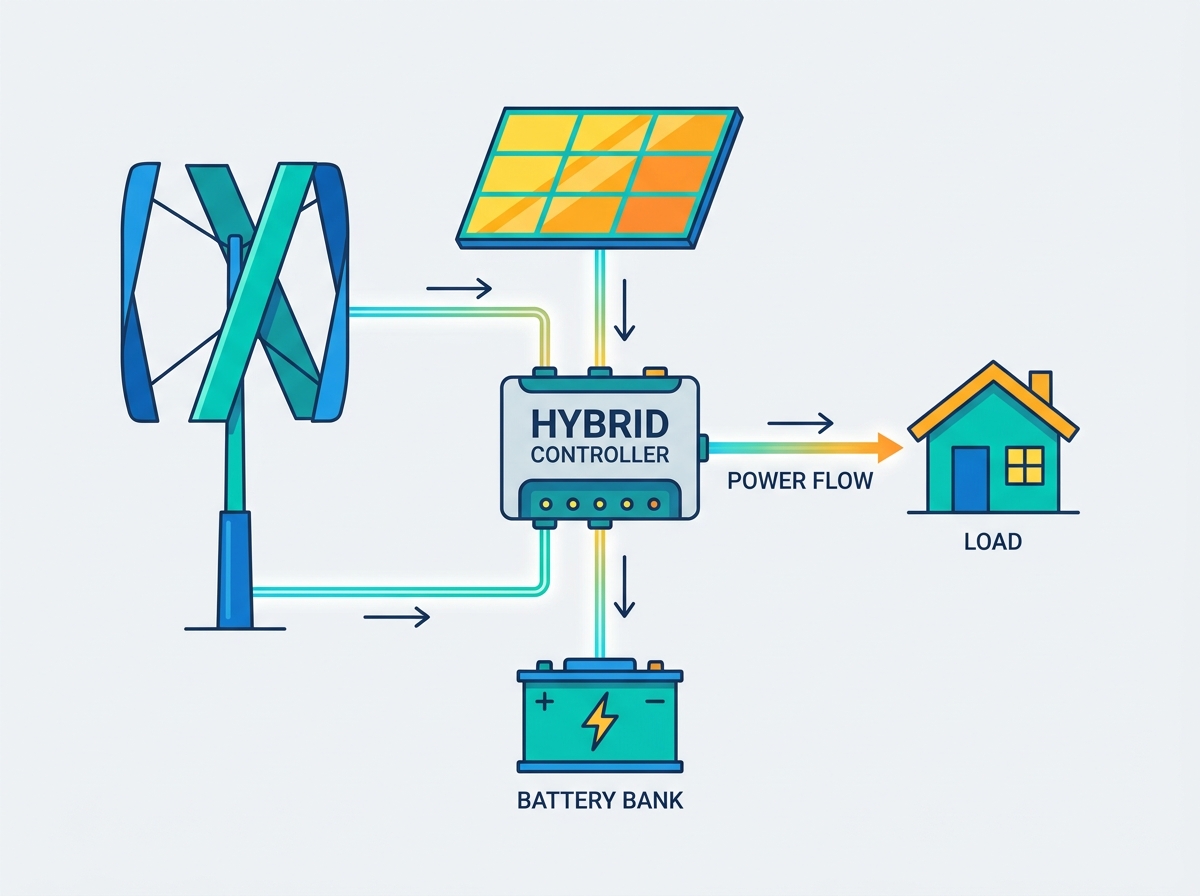

La arquitectura del sistema define cómo fluye la energía desde la generación hasta el almacenamiento. Los sistemas acoplados a CC alimentan fuentes solares y eólicas a un banco de baterías compartido a través de controladores de carga dedicados. Esta topología es muy eficiente para aplicaciones residenciales y fuera de la red porque evita las pérdidas de conversión asociadas con la inversión de CC a CA y nuevamente a CC para almacenamiento. Los sistemas acoplados a CA invierten las fuentes de CC a CA primero y luego las sincronizan en un bus de CA común. Esta configuración se adapta a microrredes a gran escala o modernizaciones conectadas a la red donde ya existe infraestructura de CA, lo que permite que los inversores solares conectados a la red funcionen junto con las turbinas eólicas de salida de CA.
Los requisitos de hardware difieren enormemente entre las configuraciones conectadas a la red y fuera de la red. Los sistemas conectados a la red requieren inversores interactivos con la red capaces de sincronizarse con la frecuencia y el voltaje de la red pública. Exigen una estricta protección anti-isla para evitar la retroalimentación de energía a la red durante un corte de servicio público, lo que protege a los trabajadores de la línea. Las configuraciones fuera de la red dependen completamente del almacenamiento local. Requieren inversores híbridos robustos capaces de gestionar grandes sobretensiones, como bombas de pozo o motores de compresores, sin soporte de servicios públicos. Los sistemas fuera de la red también requieren una gestión de carga de desvío más agresiva, ya que el exceso de energía no se puede vender a la empresa de servicios públicos.
Un sistema híbrido funcional se basa en componentes de hardware específicos y no negociables. La falta de cualquiera de estos elementos compromete la estabilidad y seguridad del sistema.
Matriz fotovoltaica: dimensionada para manejar cargas diurnas base y carga de baterías a granel.
Turbina eólica: captura energía cinética durante los períodos de baja radiación solar para hacer flotar el banco de baterías.
Diodos de bloqueo: evitan el flujo de corriente inversa entre fuentes no coincidentes y protegen los paneles solares del drenaje nocturno.
Controladores solares MPPT: maximice la eficiencia del panel solar rastreando el punto de máxima potencia del conjunto.
Controladores de viento PWM/MPPT: deben incluir capacidad de impulso para generación de bajas RPM y respuesta rápida a ráfagas de viento.
Cargas de descarga: Elementos calefactores resistivos esenciales para disipar el exceso de energía eólica cuando las baterías están llenas.
Inversores híbridos: gestionan la conversión de energía de batería de CC a energía de carga de CA, a menudo integrando relés de arranque automático del generador.
Sistemas de gestión de baterías (BMS): proteja la química de almacenamiento de litio contra sobretensiones, subtensiones y fugas térmicas.
El dimensionamiento preciso comienza con una estricta auditoría energética. Calcule los requisitos diarios de vatios-hora (Wh) enumerando todos los dispositivos eléctricos, su consumo de energía activa y su tiempo de funcionamiento diario. Identifique las sobrecargas máximas (kW) causadas por arranques de motores en bombas de pozo, compresores HVAC o herramientas pesadas de taller. Tenga en cuenta las variaciones estacionales. Un sitio puede necesitar 15 kWh por día en verano para refrigeración, pero sólo 8 kWh en invierno. Dimensione el inversor en función de la carga máxima simultánea de sobretensión y dimensione las fuentes de generación en función del consumo total diario de vatios-hora.
No confíe únicamente en los datos regionales del NREL (Laboratorio Nacional de Energía Renovable) o en las estaciones meteorológicas de los aeropuertos. La topografía local, las líneas de árboles y las estructuras adyacentes alteran drásticamente los perfiles del viento. Instale un anemómetro de registro de datos a la altura exacta del eje prevista para recopilar datos de velocidad del viento específicos del sitio durante al menos tres a seis meses. Calcule las horas de insolación solar según la sombra local, la inclinación del techo y la latitud. Compare la ventana solar confiable con la distribución de velocidad del viento medida para determinar la relación de generación óptima.
Dimensione el conjunto fotovoltaico para cubrir las cargas diurnas base y la carga inicial de la batería. Utilice la fórmula estándar: Carga diaria total / Horas de sol pico = Potencia requerida del conjunto. Tenga en cuenta las pérdidas del sistema, que normalmente oscilan entre el 15 % y el 20 % debido a la resistencia del cableado, la ineficiencia del inversor, la acumulación de polvo y los coeficientes de temperatura. Si un sitio requiere 10.000 Wh por día y recibe 4 horas pico de sol, el requisito bruto es de 2.500 W. Agregar un factor de pérdida del 20 % eleva el tamaño de matriz requerido a 3000 W.
El cálculo de la energía eólica requiere variables específicas. La ecuación de la energía eólica es P = 0,5 × ρ × A × v⊃3; × Cp. Aquí, ρ representa la densidad del aire (aproximadamente 1,225 kg/m³ al nivel del mar), A es el área barrida de la turbina en metros cuadrados y v es la velocidad del viento en metros por segundo. El coeficiente de potencia práctico (Cp) para un La turbina eólica de eje vertical suele oscilar entre 0,15 y 0,40. Esto se sitúa muy por debajo del límite teórico de Betz de 0,59. Ignore las clasificaciones máximas del fabricante, que a menudo se registran a velocidades de viento poco realistas, como 15 m/s (33 mph). Concéntrese completamente en la curva de potencia a la velocidad media del viento local, normalmente entre 4 m/s y 7 m/s.
Dimensione el banco de baterías para absorber de forma segura los picos de producción simultáneos tanto de la energía solar como de la eólica. La tasa de carga máxima (tasa C) de la química de la batería dicta qué tan rápido puede aceptar corriente. Las baterías de plomo-ácido generalmente toleran una tasa de carga de 0,1 C a 0,2 C, mientras que las baterías LiFePO4 pueden soportar de 0,5 C a 1,0 C. Si la potencia combinada de un panel solar de 5 kW y una turbina eólica de 2 kW llega a un banco de plomo-ácido de 400 Ah y 48 V, los 145 amperios resultantes exceden el límite seguro de 0,2 °C (80 amperios). Las baterías se sobrecalentarán, liberarán gas y fallarán. Calcule el amperaje potencial máximo de todos los controladores de carga y asegúrese de que la capacidad del banco de baterías pueda manejar esa afluencia de manera segura.
Cablear paneles solares y una turbina eólica en el mismo controlador de carga estándar garantiza una falla inmediata del sistema. Los paneles solares generan un voltaje relativamente estable, lo que permite que los algoritmos MPPT realicen un barrido sin problemas. Las turbinas eólicas producen un voltaje tremendamente fluctuante en función de las RPM instantáneas del rotor. Las bajas velocidades del viento producen un voltaje bajo de la turbina, que a menudo cae por debajo del voltaje en reposo del banco de baterías, lo que resulta en una corriente de carga cero. Especifique un controlador de carga de viento con funcionalidad de impulso-reducción automática. Este circuito aumenta el bajo voltaje generado durante el funcionamiento a bajas RPM hasta niveles de carga de la batería, capturando la energía cinética que los controladores estándar desperdiciarían.
Las cargas de desvío son mecánica y eléctricamente obligatorias para los sistemas eólicos. Cuando el banco de baterías alcanza el 100% de SoC, los controladores solares simplemente abren el circuito para detener la carga. No se puede abrir el circuito en una turbina eólica. Al eliminar la carga eléctrica, se elimina la resistencia electromagnética del estator. La turbina girará libremente, lo que provocará un rápido exceso de velocidad, destrucción de los cojinetes y fallas catastróficas de las palas. Las cargas de descarga, como elementos resistivos para calentar agua o calentadores de aire forzado, queman este exceso de energía. El controlador de carga utiliza modulación de ancho de pulso (PWM) para dirigir cantidades exactas de exceso de corriente a la carga de descarga, manteniendo la turbina bajo carga y regulando sus RPM.
El monitoreo del sistema requiere rastrear el desempeño distintivo de los subsistemas solar y eólico para verificar el retorno de la inversión. Los requisitos técnicos incluyen la instalación de derivaciones de CC independientes para el controlador solar y el controlador eólico, el cableado del anemómetro al registrador de datos y el establecimiento de protocolos de comunicación BMS a través del bus CAN o RS485. Las integraciones de monitoreo comercial y de bricolaje proporcionan datos granulares. Los instaladores utilizan con frecuencia microcontroladores como Arduino o ESP32 para conjuntos de sensores personalizados. Configure la telemetría Wi-Fi para registrar datos en plataformas de software centrales como Victron Venus OS, Home Assistant o Node-RED. Esto permite a los operadores rastrear la velocidad del viento en tiempo real en comparación con la salida de la turbina y monitorear la activación de la carga de descarga.
La cizalladura del viento y la fricción del suelo destruyen la eficiencia de las turbinas. La capa límite cerca de la superficie terrestre está llena de aire turbulento y arremolinado causado por árboles, edificios y topografía. Las directrices de la industria dictan que una turbina debe montarse a una altura mínima de 20 metros (60 pies). Alternativamente, móntelo a 10 metros por encima de cualquier obstáculo dentro de un radio de 100 metros. Esta elevación es necesaria para acceder a un flujo laminar suave. El viento turbulento cerca del suelo provoca una rotación errática de las palas, induce una tensión mecánica severa en el eje vertical y reduce drásticamente la producción de energía.
Ignore las afirmaciones de marketing sobre las turbinas fáciles de montar en el techo. El montaje en tejados introduce graves riesgos de resonancia armónica. A medida que la turbina gira, genera vibraciones de baja frecuencia. La transmisión de vibraciones estructurales viaja por el mástil y directamente hacia las vigas del techo, creando zumbidos insoportables dentro del espacio habitable. La fatiga del techo con el tiempo compromete la impermeabilización, filtraciones y fallas estructurales. Los mástiles montados en el suelo, anclados en zapatas de hormigón diseñadas con refuerzo de barras de refuerzo adecuado, son el estándar de la industria en cuanto a confiabilidad, seguridad y mitigación del ruido a largo plazo.
Navegar por las regulaciones locales es un obstáculo principal para la instalación. Investigue las ordenanzas locales sobre ruido, los requisitos de separación y las restricciones de altura antes de comprar hardware. Muchos municipios restringen las torres residenciales a 35 pies sin una variación especial. Los acuerdos de interconexión de red requieren equipos certificados por UL, cumplimiento de apagado rápido y aprobaciones eléctricas profesionales. Las asociaciones de propietarios frecuentemente bloquean por completo las instalaciones de turbinas visibles, lo que requiere una negociación cuidadosa, la presentación de datos de decibelios o variaciones de zonificación específicas.
Los sistemas híbridos requieren estrictas listas de verificación de mantenimiento mecánico y eléctrico para evitar fallas prematuras.
Engrase los cojinetes del eje principal cada 6 a 12 meses utilizando lubricantes sintéticos especificados por el fabricante.
Inspeccione las soldaduras de las hojas y las superficies compuestas en busca de microfracturas causadas por la tensión centrífuga y la degradación de los rayos UV.
Pruebe el torque de todos los pernos de montaje en el mástil, los cables tensores y el conjunto de la turbina según las especificaciones utilizando una llave dinamométrica calibrada.
Verifique el funcionamiento del freno mecánico y eléctrico activando manualmente una falla de exceso de velocidad.
Verifique todas las conexiones eléctricas de gran calibre para detectar corrosión, terminales flojos y daños térmicos utilizando un termómetro infrarrojo.
Pruebe el interruptor del freno de emergencia de cortocircuito manual para asegurarse de que detenga el rotor por completo.
Verifique los valores de resistencia de la carga de descarga con un multímetro para asegurarse de que los elementos calefactores no se hayan quemado.
Evalúe el costo por vatio de agregar capacidad solar versus el costo por vatio de agregar capacidad eólica. Los paneles solares se producen en masa, son muy asequibles y requieren un hardware de montaje mínimo. Las turbinas eólicas requieren mástiles de acero pesados, controladores de impulso especializados, cargas de desviación y costosas fundaciones de hormigón. El CAPEX inicial para la energía eólica es significativamente mayor por vatio. Sin embargo, el valor del viento radica en el momento de su generación. Generar 1 kWh de energía a las 2:00 a. m. durante una tormenta invernal es mucho más valioso que generar 1 kWh al mediodía de julio, ya que reduce directamente la necesidad de enormes y costosos bancos de baterías.
Compare la confiabilidad del estado sólido de los paneles solares con el desgaste mecánico de las turbinas. Los paneles solares habitualmente duran entre 25 y 30 años sin piezas móviles y solo requieren una limpieza ocasional. Las turbinas eólicas operan en entornos hostiles y dinámicos. Requieren reemplazos regulares de rodamientos, inspecciones de palas, mantenimiento de anillos colectores y actualizaciones de controladores. Considere estos costos continuos de operaciones y mantenimiento (O&M) en los cálculos de retorno de la inversión a largo plazo. Una turbina que requiere un reemplazo de rodamientos de $500 cada cinco años altera significativamente el período de recuperación.
Determinar cuándo es más viable económicamente simplemente sobredimensionar los paneles solares y el banco de baterías en lugar de introducir la complejidad de una turbina eólica. Si el sitio tiene recursos eólicos deficientes (velocidades promedio del viento inferiores a 4 m/s), gastar capital en baterías LiFePO4 adicionales y paneles solares montados en el suelo produce un mejor rendimiento. Utilice un sistema híbrido únicamente si los datos del anemómetro local demuestran una generación consistente y confiable durante los períodos de baja radiación solar. La escalabilidad en la energía solar es lineal; La escalabilidad del viento requiere aumentos exponenciales en la altura de la torre y el área de barrido.
Un sistema híbrido que combina generación solar y eólica proporciona una solución de ingeniería altamente resiliente para aplicaciones fuera de la red, ubicaciones de altas latitudes e infraestructura crítica. Esta resiliencia depende enteramente de recursos eólicos verificados, el estricto cumplimiento de las reglas de configuración eléctrica y una instalación mecánica adecuada.
Ejecute una auditoría energética integral para definir perfiles de carga diarios exactos y requisitos de sobretensión máxima antes de seleccionar los tamaños de inversor.
Instale un anemómetro de registro de datos a la altura propuesta del eje de la turbina y registre las velocidades del viento durante 3 a 6 meses para verificar la viabilidad del sitio.
Compre inversores con capacidad híbrida y controladores de carga eólica dedicados que admitan explícitamente cargas de desvío PWM.
Vierta zapatas de hormigón diseñado para un mástil montado en el suelo, evitando estrictamente las instalaciones montadas en el techo para evitar daños estructurales.
Consulte con un ingeniero de sistemas híbridos certificado para validar las topologías eléctricas, el tamaño de los cables y los límites de velocidad C de la batería.
R: Sí, puedes conectarlos al mismo banco de baterías, pero deben usar controladores de carga completamente separados. Cablear ambas fuentes a un solo controlador provoca conflictos de seguimiento de voltaje, destruye los algoritmos MPPT y provoca una falla inmediata del sistema.
R: No existe una proporción universal. El equilibrio depende enteramente de los datos meteorológicos específicos del lugar. Normalmente, la energía solar maneja la mayor parte de la carga diurna, mientras que la turbina eólica tiene el tamaño adecuado para mantener la carga de la batería durante la noche y durante los intensos meses de invierno.
R: Debe instalar un controlador de carga de viento dedicado equipado con una carga de desviación. Cuando el banco de baterías alcanza su capacidad máxima, el controlador redirige el exceso de corriente de viento a una carga de descarga resistiva, como un calentador de agua, evitando la sobrecarga mientras mantiene la turbina bajo carga mecánica.
R: Para acceder a un flujo de viento laminar suave y evitar turbulencias a nivel del suelo, la turbina debe montarse al menos a 20 metros (60 pies) sobre el suelo, o 10 metros por encima de cualquier obstáculo dentro de un radio de 100 metros.
R: No. Los controladores solares MPPT no pueden soportar los rápidos picos de voltaje ni los riesgos de giro libre asociados con las turbinas eólicas. El viento requiere controladores específicos que gestionen cambios rápidos de RPM, proporcionen funciones de refuerzo de bajo voltaje e integren cargas de desvío.
R: Se desaconseja el montaje en el techo. La resonancia armónica y las vibraciones estructurales generadas por la turbina giratoria se transmiten directamente a la estructura, provocando graves problemas de ruido y daños por fatiga a largo plazo en las vigas del techo.
