Автономные системы возобновляемой энергетики страдают от присущей им нестабильности. Производство солнечной энергии падает ночью и зимой, а характер ветра непредсказуемо колеблется в пиковые летние дни. Попытка преодолеть этот разрыв в производстве с помощью негабаритных аккумуляторных батарей требует огромного капитала и потенциала для хранения отходов. Интеграция Ветряная турбина с вертикальной осью и солнечной фотоэлектрической (PV) батареей обеспечивает сбалансированный профиль генерации, компенсируя сезонные и суточные провалы. Однако этот гибридный подход приводит к сложным соотношениям размеров, конфликтам контроллеров заряда и проблемам структурной интеграции. Успешное развертывание гибридной солнечно-ветровой микросети требует точного аудита нагрузки, данных об окружающей среде для конкретного объекта и строгой структуры конфигурации. Инженеры и монтажники должны обеспечить совместную работу обеих систем без возникновения узких мест в инверторе или аккумуляторной батарее. В этом руководстве подробно описаны точные методологии определения размеров, настройки и обслуживания надежной системы возобновляемой энергии с двумя источниками.
Дополнительная генерация: правильно подобранная гибридная система использует сезонные и суточные смещения (солнечная энергия для лета/дня, ветер для зимы/ночи) для снижения общих требований к емкости аккумулятора.
Разделение контроллеров. Солнечные и ветровые входы имеют совершенно разные характеристики напряжения; им требуются выделенные или специализированные контроллеры заряда с двойным входом, а также обязательные отводящие (сбрасывающие) нагрузки для турбины.
Жизнеспособность объекта превышает технические характеристики. Номинальная мощность ветряной турбины с вертикальной осью не имеет значения без ламинарного (нетурбулентного) ветрового потока, что обычно требует установки на высоте не менее 20 метров (60 футов) над наземными препятствиями.
Структурные реалии: установка VAWT на крыше сопряжена со значительными рисками вибрации и усталости конструкции; наземные мачты являются отраслевым стандартом долгосрочной надежности.
Использование одного возобновляемого источника приводит к необходимости частого использования батарей. Когда солнечные панели перестают работать на закате, аккумуляторная батарея несет всю нагрузку на объект до утра. Этот ежедневный глубокий разряд ускоряет химическую деградацию, вызывая сильную сульфатацию в свинцово-кислотных аккумуляторах и быстро сокращая конечный срок службы литий-железо-фосфатных элементов (LiFePO4). Двойные источники поддерживают более высокий средний уровень заряда (SoC). Энергия ветра часто достигает максимума в ночные часы или в штормовые условия, когда солнечная энергия падает до нуля. Этот профиль дополнительной генерации уменьшает глубину разряда (DoD). Поддержание уровня SoC аккумулятора выше 50% вместо его разряда до 20% продлевает срок службы системы хранения на годы, напрямую повышая надежность системы.
А Ветряная турбина с вертикальной осью обеспечивает особые механические преимущества по сравнению с ветряными турбинами с горизонтальной осью (HAWT) для гибридных микросетей. VAWT принимают всенаправленный ветер. Им не требуется механический подшипник рыскания или хвостовое оперение для отслеживания изменений направления ветра. Это делает их очень эффективными в турбулентных условиях или районах с быстро меняющимся характером ветра. Они также могут похвастаться более низкими скоростями включения, генерируя полезную мощность при более слабом ветре, который оставил бы HAWT неподвижным. Более того, их меньшая занимаемая площадь и меньшее соотношение скоростей кончиков лопастей приводят к более тихой работе, что делает их подходящими для жилых или легких коммерческих помещений, где массивное HAWT может нарушить постановления о зонировании.
Особенность |
Ветряная турбина с вертикальной осью (VAWT) |
Ветряная турбина с горизонтальной осью (HAWT) |
|---|---|---|
Направление ветра |
Всенаправленный (принимает ветер на 360 градусов) |
Направленный (требуется механизм поворота) |
Скорость включения |
Низкая (обычно 2–3 м/с) |
От умеренной до высокой (обычно 3–5 м/с) |
Уровень шума |
Низкий (нижнее передаточное отношение наконечника) |
Высокий (аэродинамический всплеск при высоких оборотах) |
Доступ для обслуживания |
Генератор часто расположен в основании. |
Генератор расположен на вершине башни. |
Требуемое пространство |
Компактная вертикальная опора |
Требуется большой зазор для диаметра лезвия. |
Установление жестких показателей для гибридного развертывания диктует инженерный подход. Основной целью является достижение 95 % или более высокой энергетической автономности, минимизация времени работы генератора или зависимости от сети. Хорошо спроектированная система уменьшает требуемый размер аккумуляторной батареи на 20–30 % по сравнению с установкой, использующей только солнечную энергию. Поддержание стабильного регулирования напряжения на нестабильных входах требует точного программирования контроллера заряда. Оптимизация общего коэффициента производительности системы основана на балансировке пиковых мощностей обоих источников генерации с профилем ежедневной нагрузки, гарантируя, что ни один из источников не отключится чрезмерно из-за полного заряда батарей.

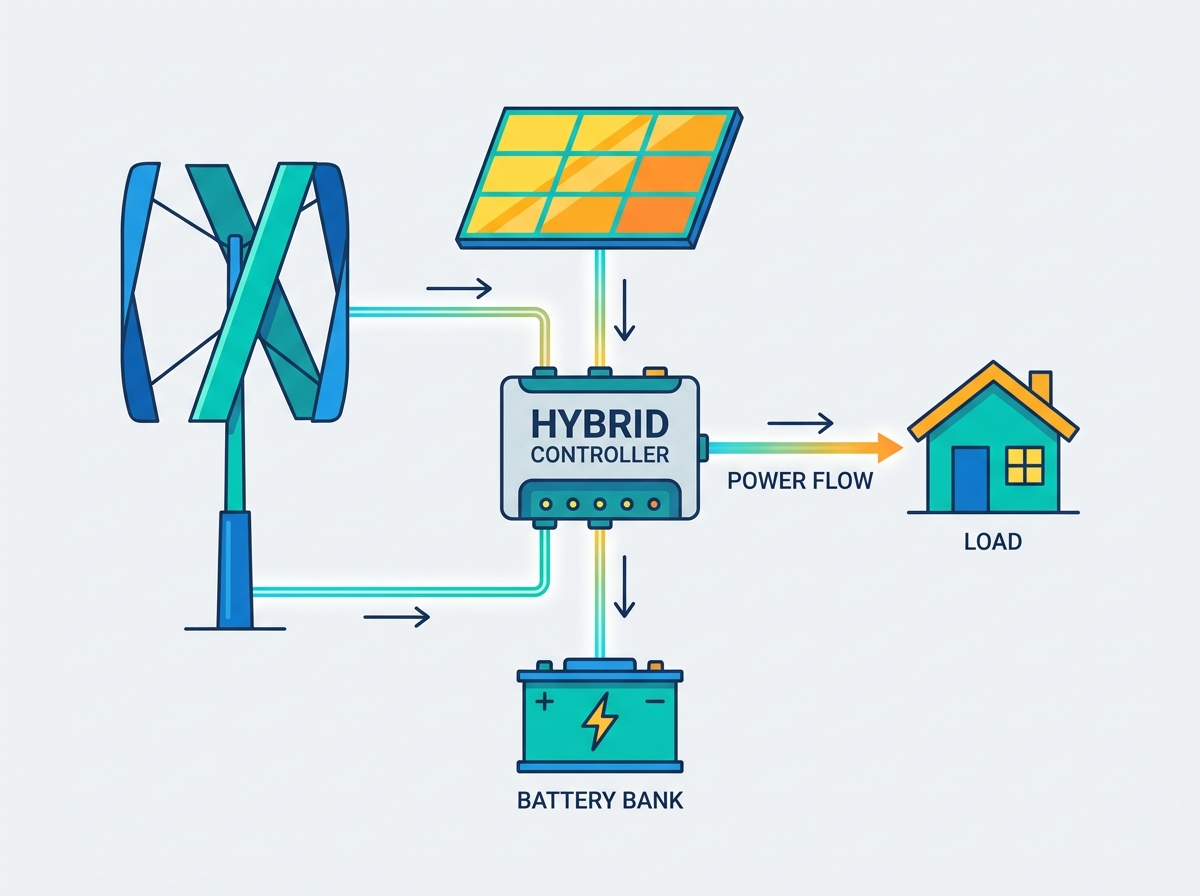

Архитектура системы определяет, как энергия передается от генерации к хранению. Системы с постоянным током подают как солнечные, так и ветровые источники в общий аккумуляторный блок через специальные контроллеры заряда. Эта топология очень эффективна для автономных и жилых приложений, поскольку позволяет избежать потерь преобразования, связанных с преобразованием постоянного тока в переменный и обратно в постоянный для хранения. Системы, связанные по переменному току, сначала инвертируют источники постоянного тока в переменный, а затем синхронизируют их на общей шине переменного тока. Эта установка подходит для крупномасштабных микросетей или для модернизации сетей, где уже существует существующая инфраструктура переменного тока, позволяя сетевым солнечным инверторам работать вместе с ветряными турбинами, вырабатывающими переменный ток.
Требования к оборудованию сильно различаются для сетевых и автономных систем. Для сетевых систем требуются интерактивные инверторы, способные синхронизироваться с частотой и напряжением сети. Они требуют строгой защиты от изолирования, чтобы предотвратить обратную подачу электроэнергии в сеть во время отключения электроэнергии, что защищает линейных работников. Автономные конфигурации полностью полагаются на локальное хранилище. Им требуются надежные гибридные инверторы, способные управлять большими импульсными нагрузками, такими как скважинные насосы или двигатели компрессоров, без поддержки со стороны коммунальных сетей. Автономные системы также требуют более агрессивного управления нагрузкой, поскольку избыточная мощность не может быть продана обратно коммунальному предприятию.
Функциональная гибридная система опирается на конкретные, не подлежащие обсуждению аппаратные компоненты. Отсутствие любого из этих элементов ставит под угрозу стабильность и безопасность системы.
Фотоэлектрический массив: рассчитан на базовую дневную нагрузку и зарядку аккумуляторов.
Ветряная турбина: улавливает кинетическую энергию в периоды низкой солнечной активности, чтобы поднять аккумуляторную батарею.
Блокирующие диоды: предотвращают обратный ток между несогласованными источниками и защищают солнечные панели от утечки в ночное время.
Солнечные контроллеры MPPT: максимизируйте эффективность солнечных панелей, отслеживая точку максимальной мощности массива.
Контроллеры ветра PWM/MPPT: должны иметь возможность повышения мощности для генерации низких оборотов в минуту и быстрого реагирования на порывы ветра.
Разгрузочные нагрузки: Резистивные нагревательные элементы необходимы для рассеивания избыточной энергии ветра, когда батареи заряжены.
Гибридные инверторы: управляют преобразованием энергии аккумулятора постоянного тока в мощность нагрузки переменного тока, часто интегрируя реле автоматического запуска генератора.
Системы управления батареями (BMS): защищают литиевые аккумуляторы от перенапряжения, понижения напряжения и температурного разгона.
Точный расчет начинается со строгого энергоаудита. Рассчитайте ежедневную потребность в ватт-часах (Втч), перечислив все электрические устройства, их потребляемую активную мощность и время их ежедневной работы. Определите пиковые импульсные нагрузки (кВт), вызванные запуском двигателей скважинных насосов, компрессоров систем отопления, вентиляции и кондиционирования или тяжелых цеховых инструментов. Учитывайте сезонные колебания. Летом для охлаждения объекту может потребоваться 15 кВтч в день, а зимой — только 8 кВтч. Выбирайте инвертор на основе максимальной одновременной пиковой нагрузки, а источники генерации — на основе общего ежедневного потребления ватт-часов.
Не полагайтесь исключительно на данные региональной NREL (Национальной лаборатории возобновляемых источников энергии) или метеостанций аэропортов. Местная топография, линии деревьев и прилегающие постройки радикально меняют профили ветра. Установите анемометр для регистрации данных на точно намеченной высоте втулки, чтобы собирать данные о скорости ветра для конкретного участка в течение как минимум трех-шести месяцев. Рассчитайте часы солнечной инсоляции на основе местного затенения, угла наклона крыши и широты. Сравните надежное солнечное окно с измеренным распределением скорости ветра, чтобы определить оптимальный коэффициент генерации.
Подберите фотоэлектрическую батарею так, чтобы она покрывала базовые дневные нагрузки и первоначальную зарядку батареи. Используйте стандартную формулу: Общая дневная нагрузка / Пиковое количество солнечных часов = Требуемая мощность массива. Учитывайте потери в системе, которые обычно составляют от 15% до 20% из-за сопротивления проводки, неэффективности инвертора, накопления пыли и температурных коэффициентов. Если объекту требуется 10 000 Втч в день и он получает 4 часа пиковой солнечной активности, исходная потребность составляет 2500 Вт. Добавление коэффициента потерь 20% увеличивает требуемый размер массива до 3000 Вт.
Расчет ветровой энергии требует определенных переменных. Уравнение ветровой энергии имеет вид P = 0,5 × ρ × A × v⊃3; × См. Здесь ρ представляет плотность воздуха (примерно 1,225 кг/м⊃3; на уровне моря), A — омываемая площадь турбины в квадратных метрах, а v — скорость ветра в метрах в секунду. Практический коэффициент мощности (Cp) для Вертикальная ось ветряной турбины обычно находится в диапазоне от 0,15 до 0,40. Это намного ниже теоретического предела Бетца, равного 0,59. Не обращайте внимания на пиковые характеристики производителя, которые часто регистрируются при нереальной скорости ветра, например 15 м/с (33 мили в час). Полностью сосредоточьтесь на кривой мощности при средней скорости местного ветра, обычно от 4 до 7 м/с.
Подберите аккумуляторный блок таким образом, чтобы он безопасно поглощал одновременную пиковую мощность как солнечной, так и ветровой энергии. Максимальная скорость заряда (C-скорость) химического состава батареи определяет, насколько быстро она может принимать ток. Свинцово-кислотные аккумуляторы обычно выдерживают температуру заряда от 0,1C до 0,2C, а батареи LiFePO4 — от 0,5C до 1,0C. Если совокупная мощность солнечной батареи мощностью 5 кВт и ветряной турбины мощностью 2 кВт попадает на свинцово-кислотную батарею емкостью 400 Ач с напряжением 48 В, то получаемые 145 ампер превышают безопасный предел 0,2C (80 ампер). Батареи перегреются, выпустят газ и выйдут из строя. Рассчитайте максимальную потенциальную силу тока всех контроллеров заряда и убедитесь, что емкость аккумуляторной батареи сможет безопасно выдержать этот приток.
Подключение солнечных панелей и ветряной турбины к одному и тому же стандартному контроллеру заряда гарантирует немедленный выход системы из строя. Солнечные панели выдают относительно стабильное напряжение, что позволяет алгоритмам MPPT работать плавно. Ветровые турбины производят сильно колеблющееся напряжение в зависимости от мгновенной скорости вращения ротора. Низкая скорость ветра приводит к низкому напряжению турбины, которое часто падает ниже напряжения покоя аккумуляторной батареи, что приводит к нулевому току заряда. Укажите контроллер ветрового заряда с функцией автоматического повышения напряжения. Эта схема повышает низкое напряжение, генерируемое при работе на низких оборотах, до уровня зарядки аккумулятора, улавливая кинетическую энергию, которую стандартные контроллеры тратят впустую.
Отклоняющие нагрузки механически и электрически обязательны для ветровых систем. Когда аккумуляторная батарея достигает 100% SoC, солнечные контроллеры просто размыкают цепь, чтобы прекратить зарядку. Вы не можете разомкнуть цепь на ветряной турбине. Снятие электрической нагрузки устраняет электромагнитное сопротивление статора. Турбина начнет свободно вращаться, что приведет к быстрому превышению скорости, разрушению подшипников и катастрофическому выходу из строя лопастей. Сбросные нагрузки, такие как резистивные водяные нагревательные элементы или обогреватели с принудительной подачей воздуха, сжигают эту избыточную энергию. Контроллер заряда использует широтно-импульсную модуляцию (ШИМ) для направления точного количества избыточного тока на разгрузочную нагрузку, поддерживая турбину под нагрузкой и регулируя ее обороты.
Мониторинг системы требует отслеживания различных характеристик солнечной и ветровой подсистем для проверки рентабельности инвестиций. Технические требования включают установку отдельных шунтов постоянного тока для контроллера солнечной энергии и контроллера ветра, подключение анемометра к регистратору данных и установление протоколов связи BMS через шину CAN или RS485. Интеграция домашнего и коммерческого мониторинга предоставляет детальные данные. Установщики часто используют микроконтроллеры, такие как Arduino или ESP32, для создания пользовательских массивов датчиков. Настройте телеметрию Wi-Fi для регистрации данных на центральных программных платформах, таких как Victron Venus OS, Home Assistant или Node-RED. Это позволяет операторам отслеживать в реальном времени скорость ветра в зависимости от мощности турбины и отслеживать активацию самосвальной нагрузки.
Сдвиг ветра и трение о землю снижают эффективность турбины. Пограничный слой у поверхности земли заполнен турбулентным, вихревым воздухом, вызванным деревьями, зданиями и топографией. Отраслевые директивы предписывают, чтобы турбина была установлена на высоте не менее 20 метров (60 футов). Альтернативно, установите его на высоте 10 метров над любым препятствием в радиусе 100 метров. Это возвышение необходимо для обеспечения плавного ламинарного потока. Турбулентный ветер у земли вызывает неравномерное вращение лопастей, вызывает серьезные механические нагрузки на вертикальный вал и резко снижает выходную мощность.
Не обращайте внимания на рекламные заявления о том, что турбины легко монтировать на крыше. Монтаж на крыше создает серьезный риск гармонического резонанса. При вращении турбина генерирует низкочастотные вибрации. Передача структурной вибрации спускается по мачте прямо на фермы крыши, создавая невыносимый гудящий шум внутри жилого помещения. Усталость крыши с течением времени приводит к ухудшению защиты от атмосферных воздействий, протечкам и разрушению конструкции. Наземные мачты, закрепленные на бетонных фундаментах с соответствующим армированием арматурой, являются отраслевым стандартом долгосрочной надежности, безопасности и снижения шума.
Соблюдение местных правил является основным препятствием при установке. Прежде чем покупать оборудование, изучите местные постановления о шуме, требования к высоте и ограничения по высоте. Многие муниципалитеты без особых отклонений ограничивают высоту жилых башен до 35 футов. Соглашения о присоединении к сети требуют наличия оборудования, сертифицированного UL, соблюдения требований по быстрому отключению и профессиональных согласований по электрооборудованию. Ассоциации домовладельцев часто полностью блокируют видимые турбинные установки, требуя тщательных переговоров, представления данных о децибелах или конкретных отклонений в зонировании.
Гибридные системы требуют строгих контрольных карт механического и электрического обслуживания, чтобы предотвратить преждевременный выход из строя.
Смазывайте подшипники главного вала каждые 6–12 месяцев, используя синтетические смазочные материалы, указанные производителем.
Осмотрите сварные детали лопаток и композитные поверхности на наличие микротрещин, вызванных центробежным напряжением и разрушением под воздействием ультрафиолета.
Проверьте крутящий момент всех монтажных болтов на мачте, растяжках и узле турбины в соответствии со спецификациями, используя калиброванный динамометрический ключ.
Проверьте работу механического и электрического тормоза, вручную вызвав ошибку превышения скорости.
С помощью инфракрасного термометра проверьте все толстые электрические соединения на наличие коррозии, ослабленных наконечников и термических повреждений.
Проверьте ручной аварийный выключатель тормоза на короткое замыкание, чтобы убедиться, что он полностью останавливает ротор.
Проверьте значения сопротивления разгрузочной нагрузки с помощью мультиметра, чтобы убедиться, что нагревательные элементы не перегорели.
Оцените стоимость ватта дополнительной солнечной мощности по сравнению со стоимостью ватта дополнительной мощности ветра. Солнечные панели производятся массово, очень доступны по цене и требуют минимального монтажного оборудования. Для ветряных турбин требуются тяжелые стальные мачты, специализированные контроллеры наддува, отводящие нагрузки и дорогие бетонные фундаменты. Первоначальные капитальные затраты на ветроэнергетику значительно выше на ватт. Однако ценность ветра заключается в сроках его генерации. Выработка 1 кВтч электроэнергии в 2:00 ночи во время зимнего шторма гораздо более ценна, чем выработка 1 кВтч в полдень в июле, поскольку это напрямую снижает потребность в массивных и дорогих аккумуляторных батареях.
Сравните твердотельную надежность солнечных панелей с механическим износом турбин. Солнечные панели обычно служат от 25 до 30 лет без движущихся частей и требуют лишь периодической очистки. Ветровые турбины работают в суровых, динамичных условиях. Они требуют регулярной замены подшипников, проверки лезвий, обслуживания контактных колец и обновления контроллера. Учитывайте эти текущие затраты на эксплуатацию и техническое обслуживание (O&M) при расчете долгосрочной рентабельности инвестиций. Турбина, требующая замены подшипников стоимостью 500 долларов каждые пять лет, существенно меняет срок окупаемости.
Определите, когда экономически выгоднее просто увеличить размер солнечной батареи и аккумулятора, а не усложнять ветряную турбину. Если на участке плохие ветровые ресурсы (средняя скорость ветра ниже 4 м/с), затраты на дополнительные батареи LiFePO4 и наземные солнечные панели принесут большую отдачу. Переходите к гибридной системе только в том случае, если данные местного анемометра подтверждают стабильное и надежное производство электроэнергии в периоды низкой солнечной активности. Масштабируемость солнечной энергии линейна; масштабируемость при ветре требует экспоненциального увеличения высоты башни и охватываемой площади.
Гибридная система, сочетающая солнечную и ветровую генерацию, обеспечивает высоконадежное инженерное решение для автономных приложений, мест в высоких широтах и критически важной инфраструктуры. Эта устойчивость полностью зависит от проверенных ветровых ресурсов, строгого соблюдения правил электрической конфигурации и правильной механической установки.
Прежде чем выбирать размеры инвертора, проведите комплексный энергетический аудит, чтобы определить точные профили ежедневных нагрузок и требования к пиковым пиковым нагрузкам.
Установите анемометр для регистрации данных на предполагаемой высоте ступицы турбины и записывайте скорость ветра в течение 3–6 месяцев, чтобы проверить жизнеспособность площадки.
Приобретите гибридные инверторы и специальные контроллеры ветрового заряда, которые явно поддерживают отводящую нагрузку ШИМ.
Залейте бетонные основания для наземной мачты, строго избегая установки на крыше, чтобы предотвратить повреждение конструкции.
Проконсультируйтесь с сертифицированным инженером по гибридным системам, чтобы проверить электрические топологии, размеры проводов и пределы заряда батареи.
О: Да, вы можете подключить их к одному аккумуляторному блоку, но они должны использовать совершенно разные контроллеры заряда. Подключение обоих источников к одному контроллеру вызывает конфликты отслеживания напряжения, разрушает алгоритмы MPPT и приводит к немедленному отказу системы.
Ответ: Универсального соотношения не существует. Баланс полностью зависит от погодных данных для конкретного места. Обычно солнечная энергия берет на себя большую часть дневной нагрузки, а ветряная турбина рассчитана на поддержание заряда батареи в ночное время и в тяжелые зимние месяцы.
О: Вам необходимо установить специальный контроллер ветрового заряда, оснащенный отводящей нагрузкой. Когда аккумуляторная батарея достигает полной емкости, контроллер перенаправляет избыточный ток ветра на резистивную разгрузочную нагрузку, например водонагреватель, предотвращая перезарядку и сохраняя при этом турбину под механической нагрузкой.
О: Чтобы обеспечить плавный ламинарный поток ветра и избежать турбулентности на уровне земли, турбину следует устанавливать на высоте не менее 20 метров (60 футов) над землей или на высоте 10 метров над любым препятствием в радиусе 100 метров.
Ответ: Нет. Контроллеры MPPT для солнечной энергии не могут справиться с резкими скачками напряжения или рисками свободного вращения, связанными с ветряными турбинами. Ветру требуются специальные контроллеры, которые управляют быстрыми изменениями оборотов, обеспечивают функции повышения низкого напряжения и интегрируют отвлекающие нагрузки.
Ответ: Монтаж на крыше крайне не рекомендуется. Гармонический резонанс и структурные вибрации, создаваемые вращающейся турбиной, передаются непосредственно на каркас, вызывая серьезные проблемы с шумом и долговременные усталостные повреждения ферм крыши.
